Kia Cee'd: Система предупреждения о выходе из полосы движения (LDWS) / Процедуры ремонта
|
Целевая точка обслуживания Авто
Калибровка (СПТАК)
|
Эта процедура обеспечивает способ калибровки камеры с помощью службы
техник выравнивает автомобиль по хорошо освещенной имитируемой прямой дорожной цели; предпочтительно
Настенный.
Если камера LDWS не работает, будет установлен код неисправности «Система вне калибровки».
в пределах заданных допусков.
LDWS будет поставляться для замены в полевых условиях вместе с «Системной калибровкой».
Диагностический код неисправности "Необходимая/вариантная ошибка кодирования" устанавливается, если поставлена сменная деталь.
напрямую с производства поставщика.
|
1.
|
Рекомендации по выбору подходящей цели
Для успешного завершения статической процедуры калибровки службы LDWS
необходимы следующие условия:
|
–
|
Поверхность цели (SST: 09890-3V100) должна быть перпендикулярна
камеру как в горизонтальной, так и в вертикальной ориентации для поддержания
максимум 1° крена.
|
|
–
|
Мишень крепится к жесткому опорному материалу для сохранения плоскостности.
требования.
|
|
–
|
Мишень должна иметь светоотражающую маркировку (не блеклую и не плохо окрашенную).
для представления особенностей переулка.
|
|
–
|
Размер мишени 30 см в ширину и 100 см в высоту.
|
|
–
|
Область монтажа НЕ ДОЛЖНА иметь штриховку или текст.
разметки рядом с целью.
|
|
–
|
Мишень должна быть хорошо освещена для оптимальной работы при использовании неколеблющихся
освещение. Не должно быть непрерывной тени, отбрасываемой на
цель.
|
|
|
2.
|
Процедура автоматической калибровки целевой точки обслуживания
|
(1)
|

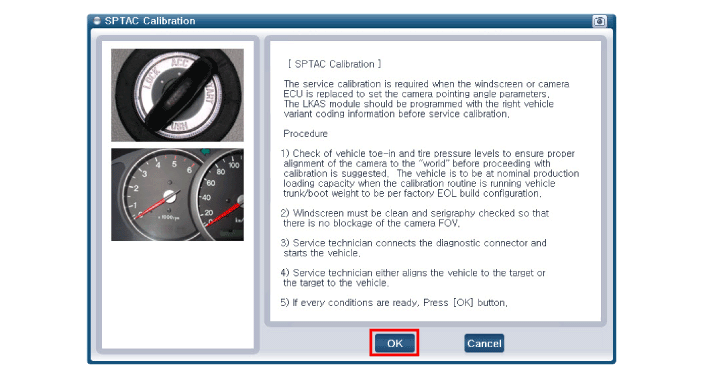

Рекомендуется проверить схождение автомобиля и давление в шинах.
уровни, чтобы обеспечить правильное выравнивание камеры по «миру»
прежде чем приступить к калибровке. Автомобиль для проведения калибровки
рутинная работа должна осуществляться при номинальной производственной нагрузке.
|
|
(2)
|
Ветровое стекло должно быть чистым и с шелкографией, чтобы на нем не было
Нет блокировки камеры.
|
|
(3)
|
Специалист по обслуживанию подключает диагностический разъем и запускает
автомобиль. Модуль камеры не должен активироваться нажатием
Переключатель.
|
|
(4)
|
Процедура сервисной калибровки может работать неправильно, если
ошибка системного уровня активна.
|
|
(5)
|

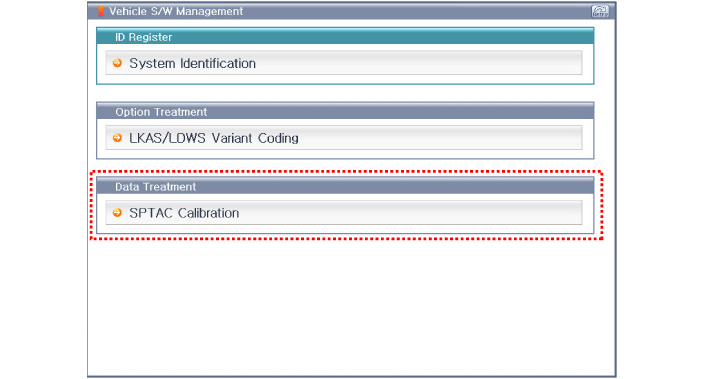

При работе со сменным ЭБУ: техник по обслуживанию инициирует
конфигурация сброса SPTAC.
|
|
(6)
|
Сервисный техник либо выравнивает автомобиль относительно цели, либо
цель к транспортному средству.
|
а.
|

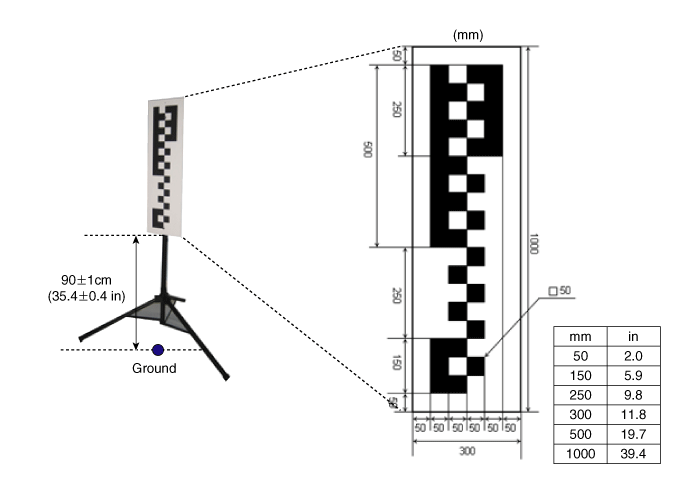

Нижняя часть мишени должна быть на расстоянии 90 ± 1 см (35,4 ± 0,4 дюйма).
от земли и совмещен с объективом камеры по горизонтали
ось.
|

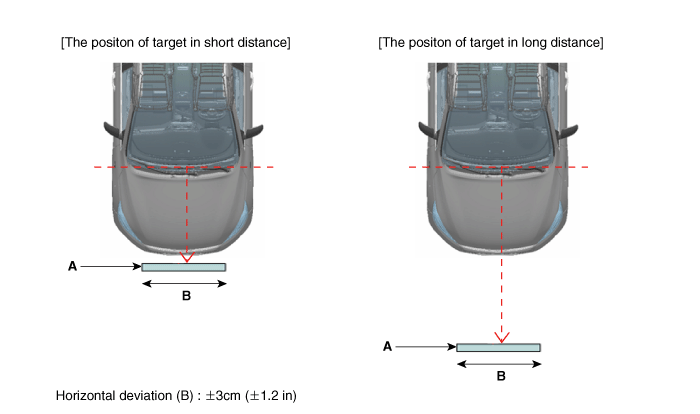

Мишень (A) размещается вдоль борта машины.
продольная ось (осевая линия) в пределах ±3 см (±1,2
в) центра мишени. (Горизонтальное отклонение
(В): ±3 см (±1,2 дюйма))
|
|
|
б.
|

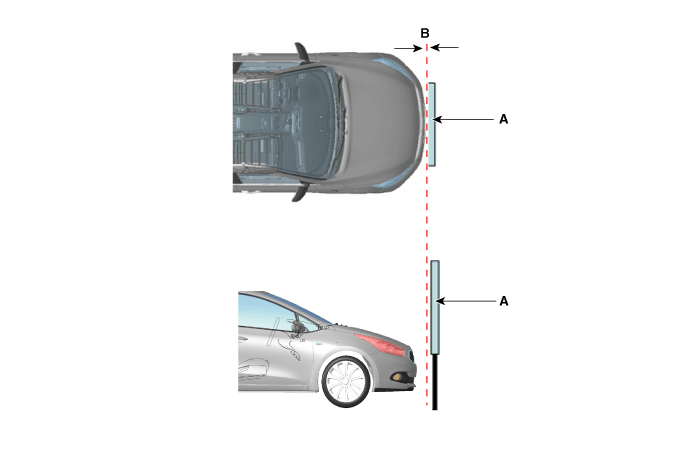

Положение цели (A) на коротком расстоянии: 0 ± 5 см (0 ± 2 дюйма) (B) перед передним бампером.
|
|
в.
|

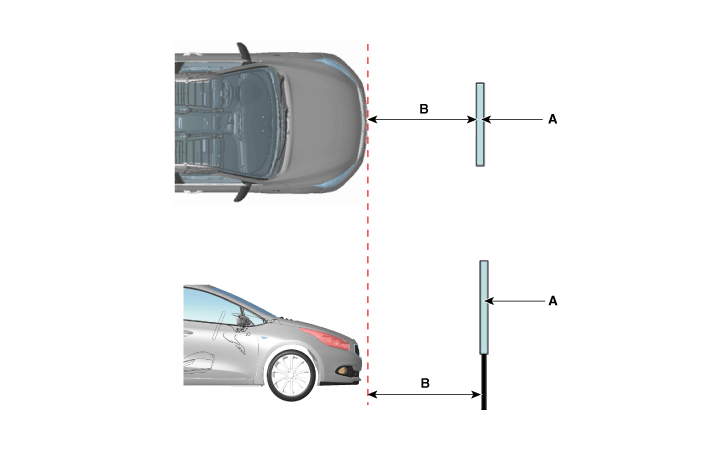

Положение цели (A) на большом расстоянии: 100 ± 5 см (39,4 ± 2 дюйма) (B) перед передним бампером.
|
•
|
Угол допуска цели по горизонтали
направление составляет ± 10°.
|
|
•
|
Угол допуска цели по вертикали
направление составляет ± 5°.
|
|
|
|
|
(7)
|

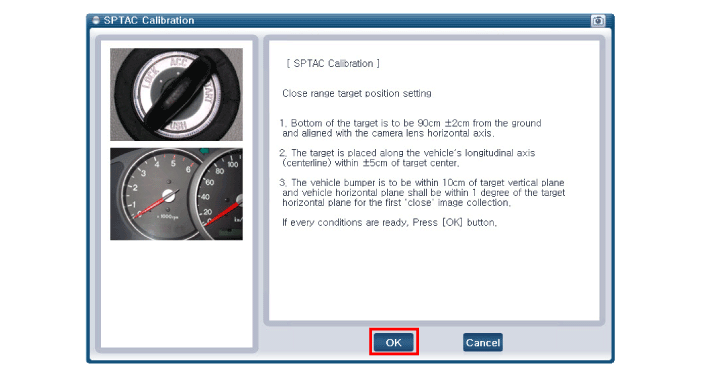

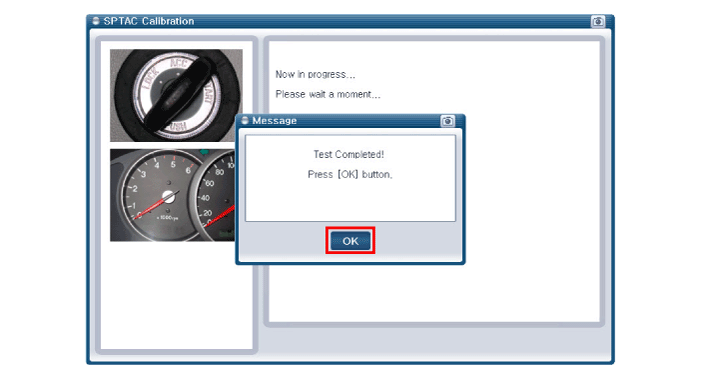

Техник обеспечивает целевое размещение и проверяет
Сообщение «ОК» на диагностическом приборе (GDS).
|
|
(8)
|
Сотрите все коды DTC.
|
|
(9)
|
Выключите IGN, а затем включите.
|
|
Драйв-тест
|
Система может не активироваться должным образом в следующих случаях:
|
–
|
В случае, если полоса не видна из-за яркого света или сильного дождя.
|
|
–
|
Если дорога покрыта снегом.
|
|
–
|
В случае, если лужа на дорожном покрытии отражает уличный свет или
фары от встречного автомобиля.
|
|
–
|
В случае блокировки объекта, такого как тротуар на стороне
дорога.
|
|
–
|
В случае наличия следов более чем одной полосы из-за дороги
ремонт.
|
|
–
|
В случае, если расстояние до впереди идущего транспортного средства очень мало.
|
|
–
|
Обязательно запустите тест привода, чтобы проверить нормальную работу после выполнения
проверка оптического угла.
|
|
–
|
Ехать по прямой дороге (длиннее 500 м) 2 белый или желтый
разметки полосы движения на скорости более 60 км/ч и проверьте, когда появится предупреждение.
активируется, когда вы намеренно приближаетесь к разметке полосы движения.
|
|
–
|
LDWS работает правильно, если пространство сегмента метки полосы движения меньше
чем 8м.
|
|
–
|
LDWS активируется при скорости автомобиля выше 60 км/ч.
|
|
–
|
Выполните тест вождения на автомобильной дороге или на шоссе.
|
|
