Kia Cee'd: Система предупреждения о выходе из полосы движения (LDWS) / Описание и работа

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Система предупреждения о выходе из полосы движения (LDWS) / Описание и работа

Описание

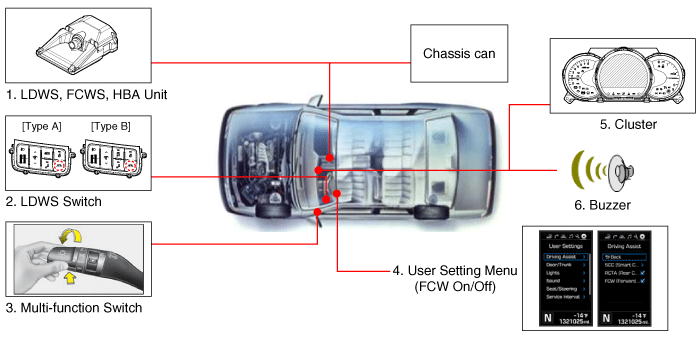

Блок-схема

LDWS состоит из следующих блоков

Нет

Элемент

Функция

Позиция

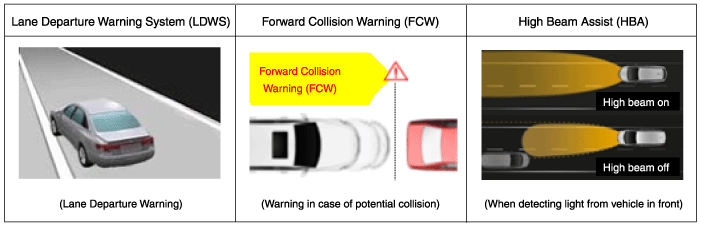

БЛОК LDWS

1)	Система предупреждения о выходе из полосы движения (LDWS): определяет полосу движения в спереди и включает функцию предупреждения, если транспортное средство находится в опасности выезда с проезжей части.

2)	FCW: контролирует переднюю часть автомобиля и включает функцию предупреждения. если транспортное средство находится в опасности столкновения

3)	Ассистент управления дальним светом (HBA): обнаруживает фары и задние фонари. автомобиля впереди и включает/выключает дальний свет.

4)	SLIF (информационная функция ограничения скорости) : Обнаруживает дорожные знаки с помощью камеры и отображения ограничения скорости информатин, используя картографические данные навигации.

Лобовое стекло

Переключатель LDWS

Переключатель включения/выключения LDWS

Аварийная площадка (слева)

Многофункциональный переключатель

Переключатель HBA On/Off (MF: автоматический режим)

Руль

Меню настроек пользователя

Меню включения/выключения SLIF, включения/выключения FCW

Кластерное меню

Кластер/зуммер

SLIF/FCW/LDWS Ослабевающий

Кластер

※ Европа: (LDWS/SLIF) / Китай, Ближний Восток, Австралия: (LDWS)

Блок камеры LDWS обрабатывает следующие функции, используя видеосигнал вход.

–	Обнаружение и анализ полосы движения

–	Обнаружить свет от впереди идущего автомобиля

–	Обнаружение и анализ состояния движущегося впереди транспортного средства и подача предупреждающих звуков (или сообщение) для водителя при необходимости.

–	Передает информацию, используя высокоскоростную связь CAN

Блок системы предупреждения о выходе из полосы движения (LDWS)

Система предупреждения о выходе из полосы движения — это удобное устройство, которое распознает полосы впереди, используя изображение с камеры и информацию о сигналах автомобиля и сигнализирует водителю в случае отклонения от полосы движения. Он состоит камеры и распознает полосу, вычисляя камеру входной сигнал изображения.

Сенсорный модуль, который обрабатывает изображение на экране, определяя полосу движения впереди. на блоке камеры определяет полосу движения и вычисляет основные параметры, т.е. смещение центра транспортного средства, ширина дороги, угол поворота транспортного средства и кривизна дороги, держаться полосы. Следующие процедуры относятся к распознаванию полосы движения. процесс через обработку изображения экрана.

(1)	Зондирование земли в процедуре ввода изображения дороги

(2)	Расчет фильтрации с выделением полосы движения

(3)	Извлечение точки-кандидата полосы движения (составляющие точки которые оцениваются как полоса)

(4)	Зондирование земли с помощью точки-кандидата

Процесс работы LDWS

При нажатии переключателя LDWS рабочее состояние выезда с полосы движения система предупреждения отображается в центре, пока горит лампа LDWS.

Конкретная классификация дисплеев показана в следующем стол.

Категория		Операция	Отображение и оповещение LDWS
Контроль (Кнопка)	На	LDWS вкл.
	Выключенный	LDWS выкл.
Статус операции		Кластерный индикатор
Условия эксплуатации		Активируется, если скорость автомобиля превышает установленную скорость при включенной системе LDWS. [Начало: 60 км/ч (37 миль в час) ↑] [Стоп: 55 км/ч (34 мили в час) ↓] ※ Предупреждение о выходе из полосы движения не активируется, если сигнал поворота или опасность лампа горит.

Процесс работы FCWS

Категория

Операция

Отображение и оповещение LDWS

Контроль
(УСМ)

На

FCW вкл.

Выключенный

FCW выкл.

Статус операции

Отображается только при включении будильника

Условия эксплуатации

Активируется, если скорость автомобиля превышает установленную скорость при включенной функции FCW.

[Начало: 40 км/ч (25 миль в час) ↑]
[Стоп: 35 км/ч (22 мили в час) ↓]

5.	Дисплей ФКВС

6.	Переключатель управления FCWS: состоит из меню настроек пользователя (USM)

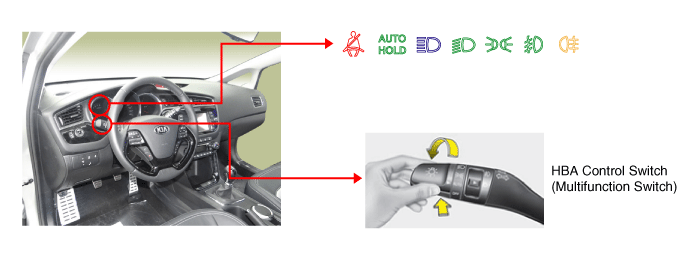

Ассистент дальнего света

(Положение многофункционального переключателя «Авто/дальний свет»)

Категория		Операция	Отображение и оповещение LDWS
Контроль (Кнопка)	На	Если переключатель дальнего света включен (нажатие-возврат) при многофункциональном Переключатель установлен на Авто.	HBA вкл. + ближний свет HBA вкл. + дальний свет
	Выключенный	Если переключатель дальнего света снова активирован, когда многофункциональный переключатель НЕ установлен на Авто или когда HBA включен.
Статус операции		Кластерный дисплей
Условия эксплуатации		Активируется, если скорость автомобиля превышает заданную скорость при включенном HBA. [Начало: 40 км/ч (25 миль в час) ↑] [Стоп: 35 км/ч (22 мили в час) ↓] ※ Активируется, только если многофункциональный переключатель установлен в положение «Авто» и «Низкий». Луч включен.

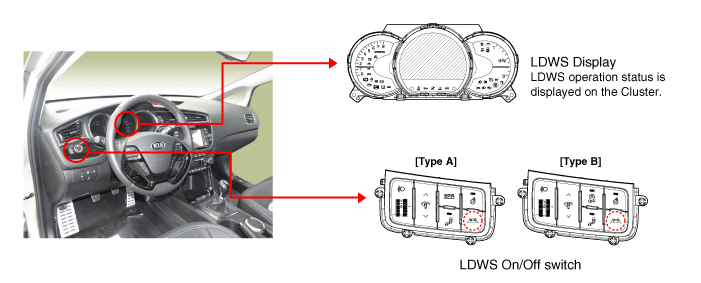

Переключатель ВКЛ/ВЫКЛ LDWS (A)

Когда переключатель LDWS нажат, LDWS включен, а индикатор LDWS горит. Когда переключатель нажимается снова, LDWS выключается, а индикаторная лампа гаснет.

[Введите]

[Тип Б]

Переключатель автоматического управления дальним светом: система автоматического управления дальним светом включается, если для многофункционального переключателя Light SW установлено значение AUTO, а для Light SW установлено значение Положение дальнего света (нажато).

–	Если переключатель освещения не установлен в положение AUTO или положение дальнего света, Система автоматического управления лучом выключена.

Метод тревоги LDWS

1.	Визуальная сигнализация: полоса в направлении выезда отмечена желтым цветом.

Условия эксплуатации ЛДВС

Условия эксплуатации LDWS следующие.

1.	Переключатель LDWS должен быть включен. В приборе горит лампа LDWS панели при включенном выключателе.

2.	Он работает, когда установлена функция LDWS и скорость автомобиля превышает 60 км/ч (37 миль в час). Функция тревожной сигнализации предварительно останавливается, когда скорость автомобиля ниже 60~55 км/ч (37~34 миль в час), и тревога перезапускается, когда это более 60 км / ч (37 миль в час).

Если водитель включает левые и правые поворотные огни, чтобы сообщить о намерении смены полосы движения, сигнал тревоги не сработает независимо от направления движения. выезд на полосу.

Функция предупреждения о выходе из полосы движения перезапускается через 2 секунды после выключение левого и правого поворотников.Тревоги не будет при включении аварийных фонарей.

4.	Включите переключатель для поворота фонарей, а затем смените полосу движения. Случайный смена полосы движения без включения поворотников на дальний свет направление генерирует сигнал тревоги.

5.	При пересечении полосы движения более чем на 40 % кузова срабатывает сигнализация. высвобождается, обнаруживая выезд для смены полосы движения.

Сигнализация выезда с полосы не срабатывает, когда транспортное средство движется по центр переулка.

Будьте осторожны в следующих условиях, так как LDWS может не работать должным образом.

–	Когда полоса плохо просматривается из-за дождя, снега, пыль, лужи или другие посторонние материалы

–	Когда вид нечеткий из-за плохой погоды, такой как туман/сильный дождь/сильный снег

–	При приближении солнечного луча, уличного фонаря или света автомобиль отражается на мокрой поверхности дороги

–	Если яркость резко изменилась при выходе из из туннеля

–	Когда задний фонарь сильно освещает направление транспортного средства

–	Когда налобный фонарь не используется или световой луч слишком слаб в ночи или в туннеле

–	Когда полоса не различима и дорога повреждена

–	Когда тень средней полосы покрывает переулок

–	Когда переулок и дорога не различаются пыль на дорожке

–	Когда есть более 2 полос движения слева или справа такие как эксклюзивная дорога автобуса

–	На извилистой или крутой дороге

–	Когда рядом с полосой есть знаки, отличные от полосы движения или аналогичные знаки с полосой движения (например, стрелка)

–	Когда есть граничная структура, такая как тротуар блокировать

–	При загрязнении ветрового стекла или объектива камеры LDWS с влагой или посторонними предметами

–	Когда расстояние до впереди идущего автомобиля чрезвычайно короткий или впереди идущий автомобиль едет по полосе

–	Когда автомобиль сильно потревожен

–	На участке расходящихся или сходящихся полос или сложных пересечение полосы движения (например, развязка и платная дорога)

–	Когда объект помещается на панель инструментов

–	Стрелка на поверхности дороги

–	Когда полоса слишком узкая или слишком широкая

–	Когда цвет полосы трудно различить с дороги

–	Когда температура вокруг комнатного зеркала очень высоко под прямыми солнечными лучами

–	Когда LDWS не определяет цвет полосы из-за окружающего освещения (например, внутри туннеля, секция натриевых ламп ночью и в дождь)

–	Когда зрение достаточно плохо, чтобы не чувствовать другого переулки

–	Эта система не работает, когда скорость автомобиля меньше 60 км/ч (37 миль в час) или разметка полосы движения не распознается.

–	Не используйте тонировку лобового стекла и не наклеивайте наклейки или аксессуары вокруг внутреннего зеркала заднего вида.

–	Держите LDWS подальше от воды.

–	Не разбирайте и не ударяйте по частям LDWS случайным образом.

–	Не кладите отражающий материал (белую бумагу или зеркало) на приборной панели, так как отражение солнечного света может вызвать неисправность.

–	Водитель может не слышать звуковой сигнал LDWS. из-за чрезмерного шума.

Компоненты и расположение компонентов

Компоненты 1. Переключатель LDWS ВКЛ/ВЫКЛ 2. Комбинация приборов 3. Блок ЛДВС ...

Процедуры ремонта

Целевая точка обслуживания Авто Калибровка (СПТАК) Эта процедура обеспечивает способ калибровки камеры с помощью службы техник выровняет автомобиль по хорошо освещенной смоделированной трассе ...
