Kia Stinger: Crash Pad / Панель кожуха рулевой колонки

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Панель кожуха рулевой колонки

Компоненты и расположение компонентов

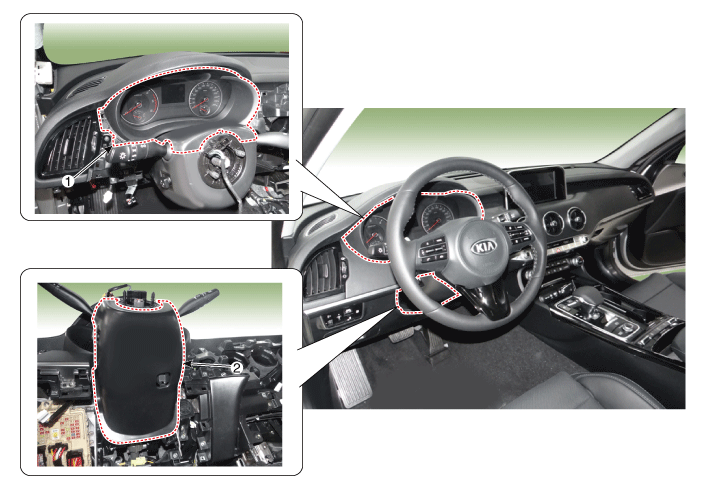

Расположение компонента

1. Кожух рулевой колонки верхний панель

2.Кожух рулевой колонки нижний панель

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

[Верхняя панель кожуха рулевой колонки]

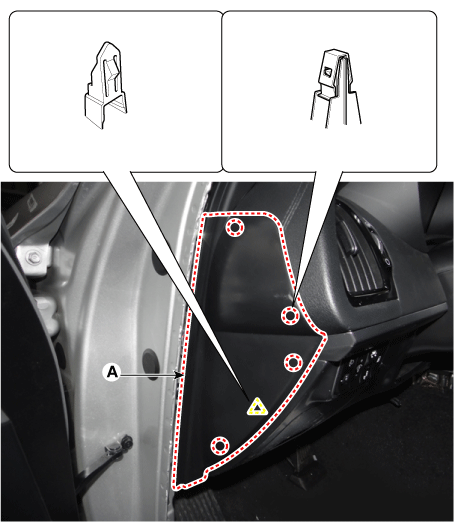

1.	Снимите боковую крышку аварийной подушки [LH] (A) с помощью съемника.

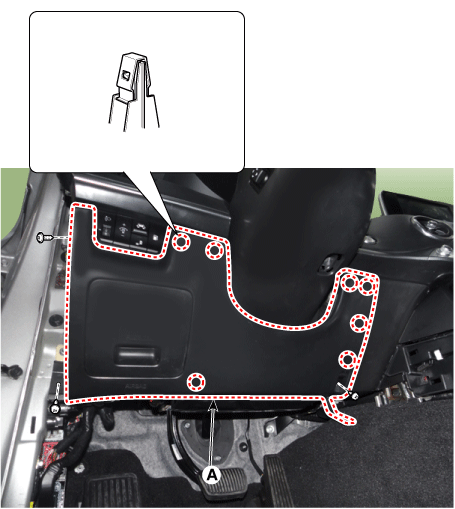

2.	Отделите нижнюю панель аварийного щитка (А) после ослабления болтов и винты.

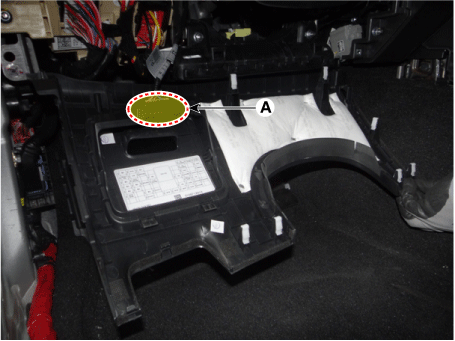

3.	Отсоедините разъем нижнего переключателя аварийной подушки (А).

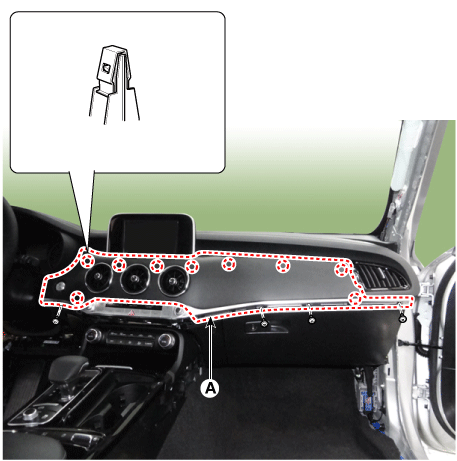

4.	Снимите декоративную накладку [LH] (A) после ослабления крепежных винтов.

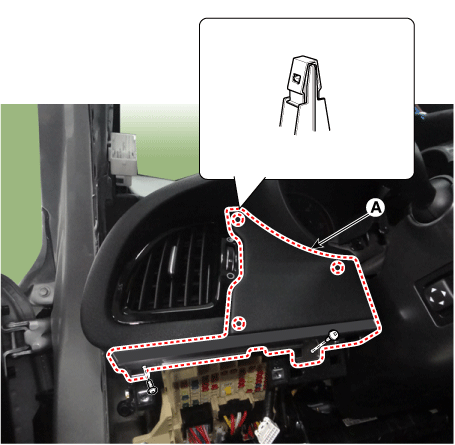

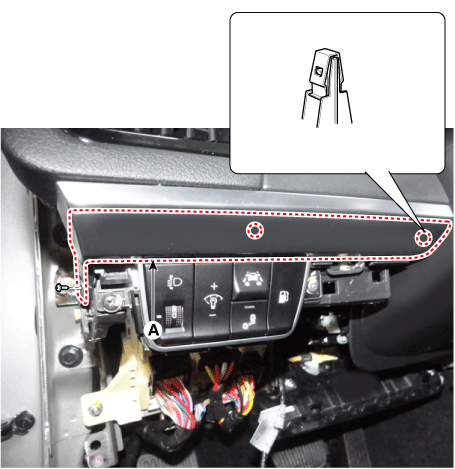

5.	Снимите панель со стороны водителя (A) защитной накладки после ослабления крепления. винты.

6.	Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.

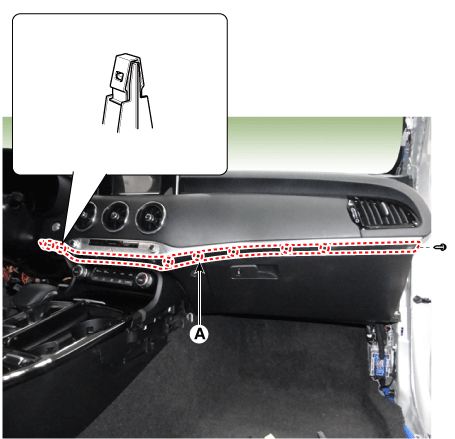

7.	Снимите декоративную накладку [RH] (A) после ослабления крепежных винтов.

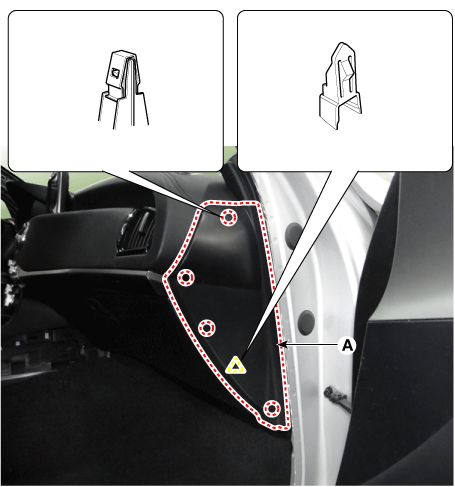

8.	Отделите панель боковой панели пассажира (A) после ослабления крепления. винты.

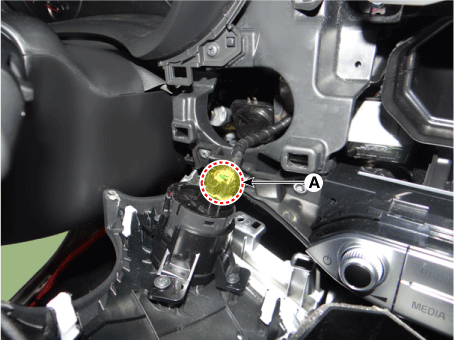

9.	Отсоедините разъем кнопки «Пуск/Стоп» (А), а затем снимите краш-бокс. подушечка для украшения.

10.	Снимите переднюю панель кластера (А) с помощью съемника.

11.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.

[Нижняя панель кожуха рулевой колонки]

1.	Снимите верхнюю панель аварийной подушки.

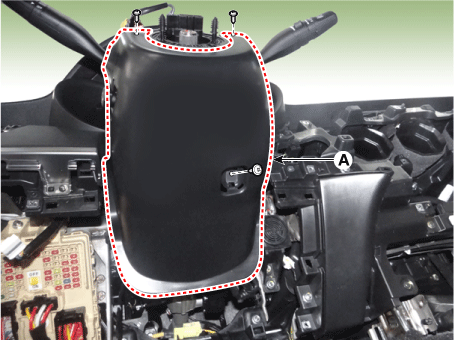

2.	Снимите нижнюю панель кожуха рулевой колонки (А), предварительно ослабив монтажные винты.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
