Kia Stinger: Crash Pad / корпус перчаточного ящика

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Аварийная площадка / Корпус перчаточного ящика

Компоненты и расположение компонентов

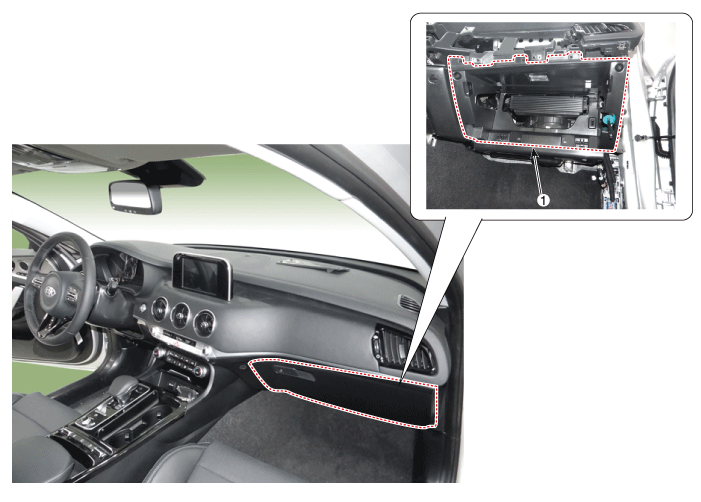

Расположение компонента

1. Корпус перчаточного ящика

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

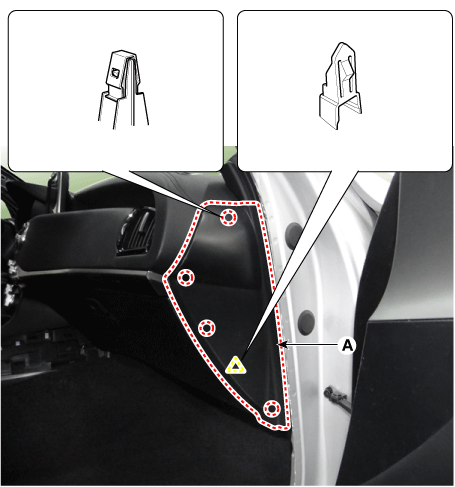

1.	Снимите боковую крышку аварийной подушки [RH] (A) с помощью съемника.

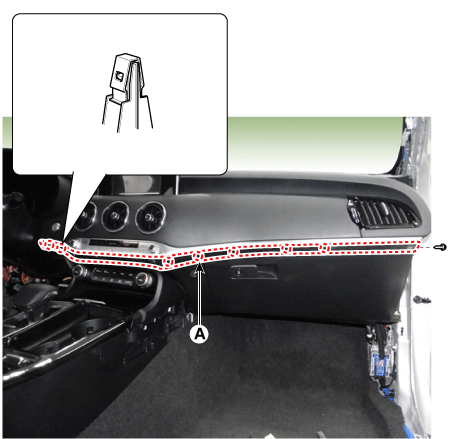

2.	Снимите декоративную накладку [RH] (A) после ослабления крепежных винтов.

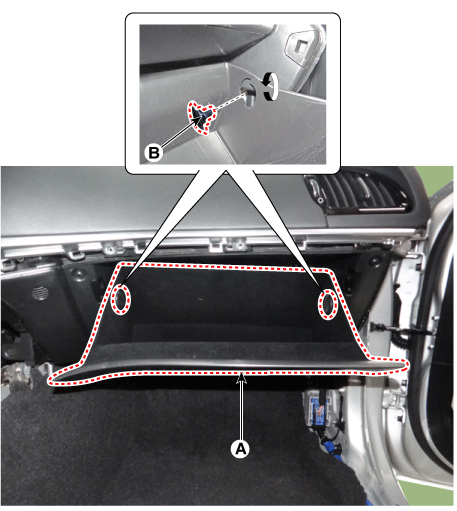

3.	Вытяните обе боковые заглушки (B) из перчаточного ящика (A).

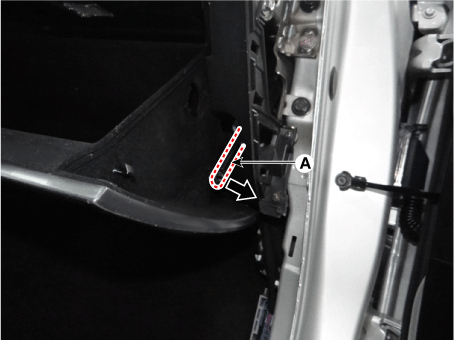

4.	Снимите воздушную заслонку (А) с перчаточного ящика (В).

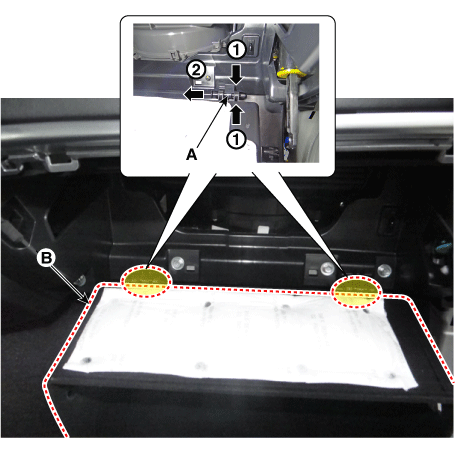

5.	Снимите стопорные штифты (А), затем снимите перчаточный ящик (В).

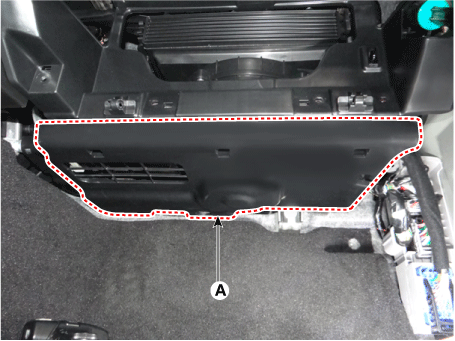

6.	Отделите защитную накладку под крышкой [RH] (A).

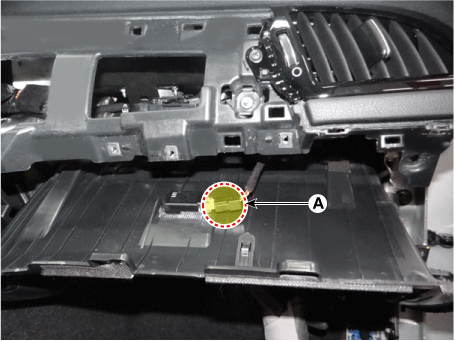

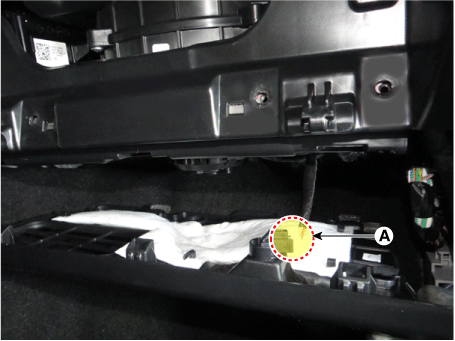

7.	Отсоедините разъем лампы (А) и снимите защитную накладку под крышкой.

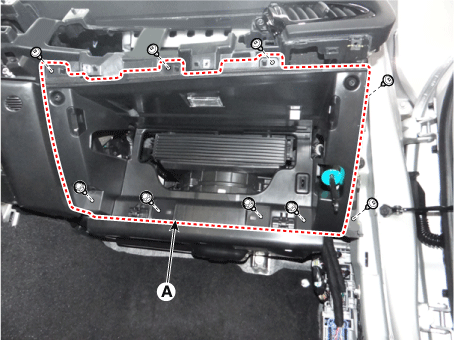

8.	Отделите корпус перчаточного ящика (А) после ослабления крепежных винтов, болты и гайки.

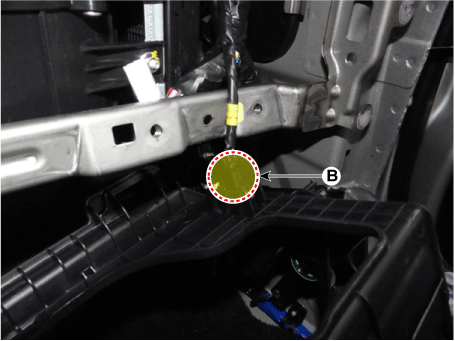

9.	Снимите корпус перчаточного ящика, отсоединив разъем (А), (В).

10.

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
