Kia Stinger: Переключатель управления электроприводом сиденья / сиденья с электроприводом

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Сиденье электрическое / Переключатель управления сиденьем с электроприводом

Процедуры ремонта

осмотр

Диагностика с помощью KDS

Электрическая система кузова может быть быстро диагностирована на наличие неисправных частей. с помощью системы диагностики автомобиля (KDS).

Диагностическая система (KDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает код неисправности (DTC).

(2)	Текущие данные: проверяет состояние входных/выходных данных системы.

(3)	Тест привода: проверяет рабочее состояние системы.

(4)	Дополнительные функции: Другие элементы управления, такие как опция системы и регулировка нуля.

2.	Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль с тестером.

3.	Выберите «Модуль сиденья с электроприводом (PSM)», чтобы проверить модуль сиденья с электроприводом (PSM).

4.	Выберите меню «Текущие данные», чтобы проверить текущее состояние ввода/вывода. данные. Входные/выходные данные для датчиков, соответствующих сиденью с электроприводом модуль (PSM) можно проверить.

Переключатель управления сиденьем

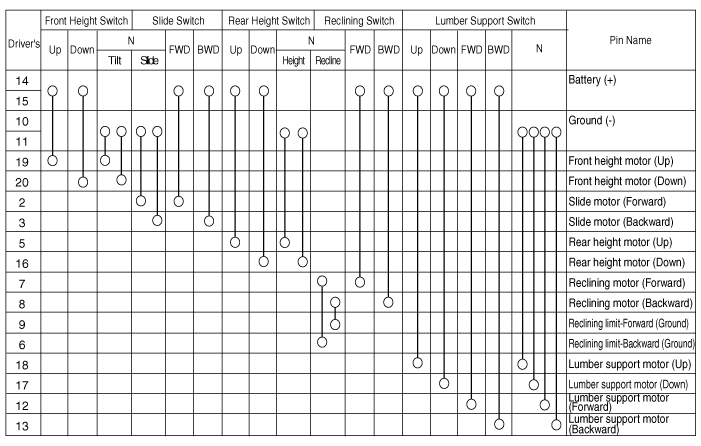

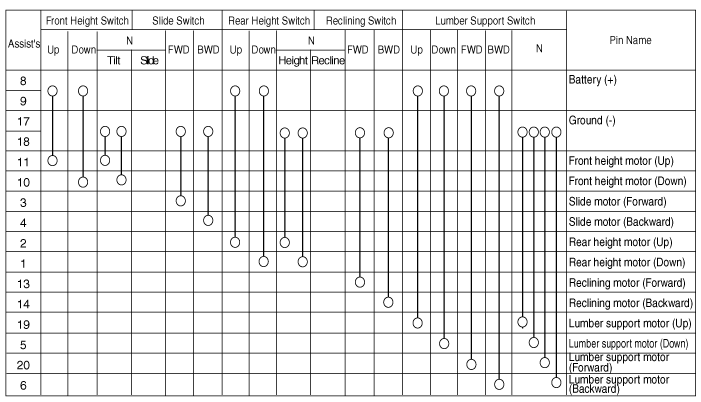

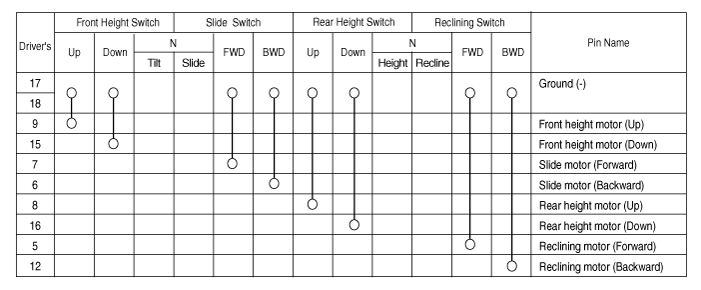

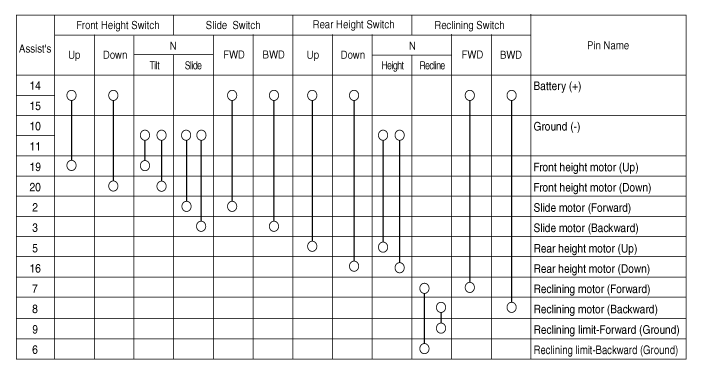

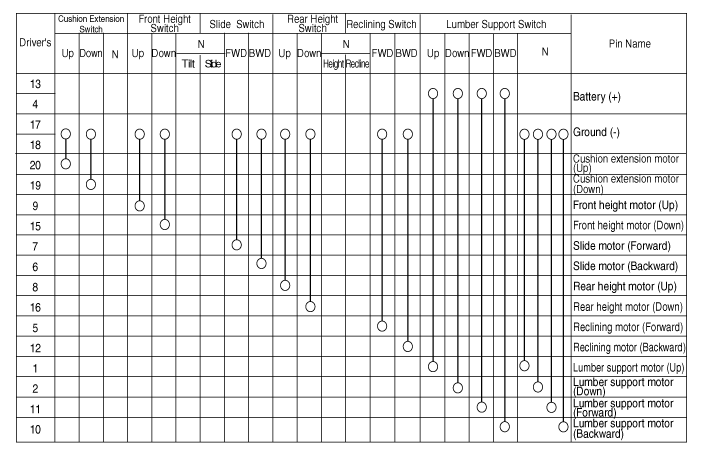

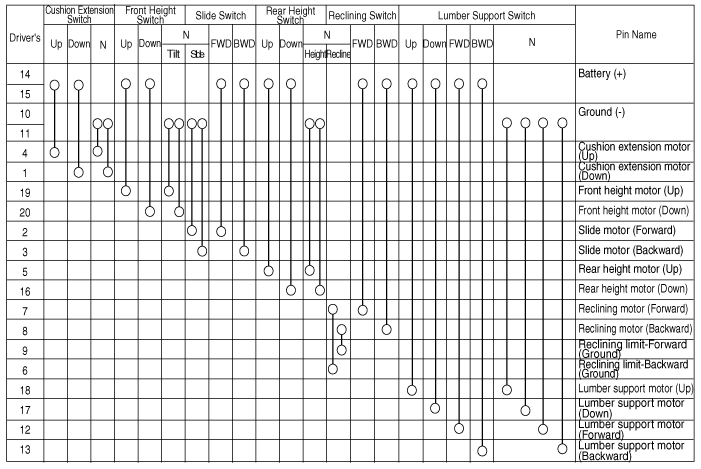

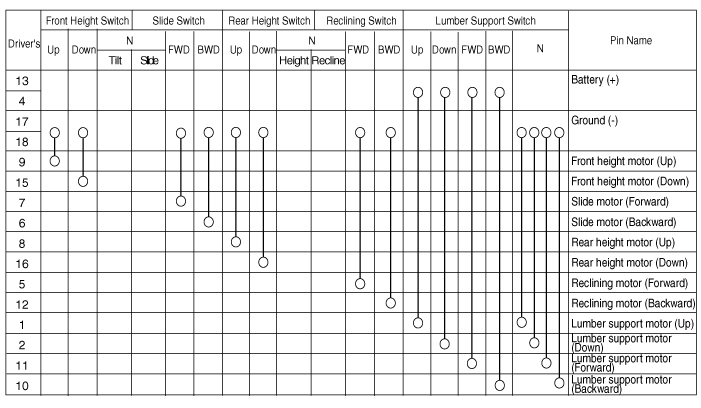

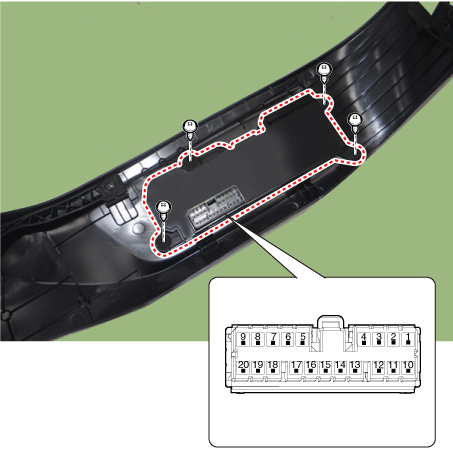

1.	Когда переключатель сиденья с электроприводом находится в каждом положении, убедитесь, что непрерывность существует между терминалами ниже. Если непрерывность не соответствует указанной, замените переключатель сиденья с электроприводом.

Сиденье водителя / IMS Тип

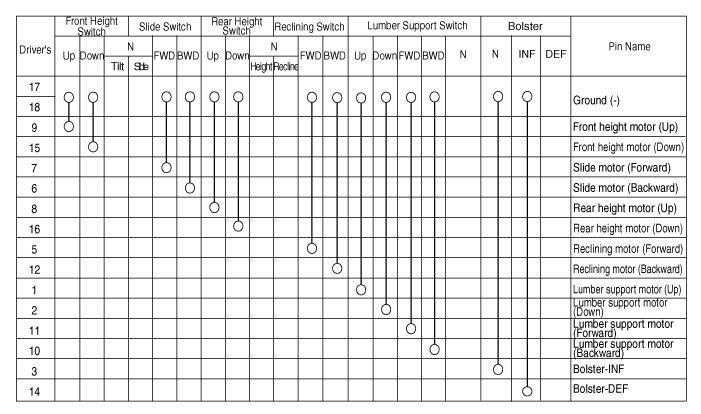

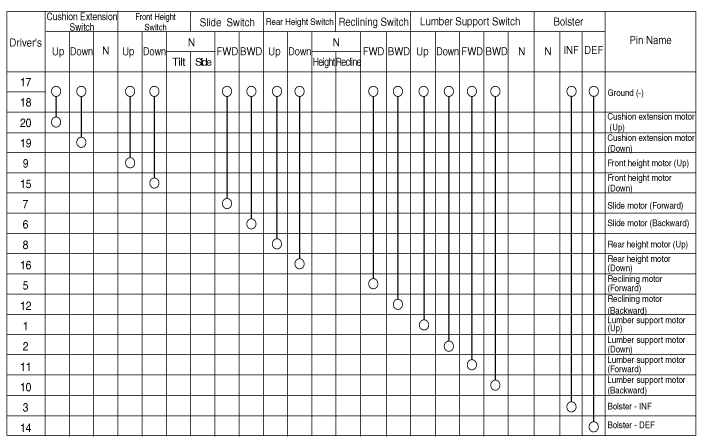

[16-ходовой (EXT + Bolster) Тип]

[14-канальный (EXT) тип]

[14-канальный (SLAB) тип]

[12-ходовой тип]

[8-сторонний тип]

Сиденье водителя / без IMS Тип

[14-канальный (EXT) тип]

[12-ходовой тип]

[8-сторонний тип]

Место помощника / без IMS Тип

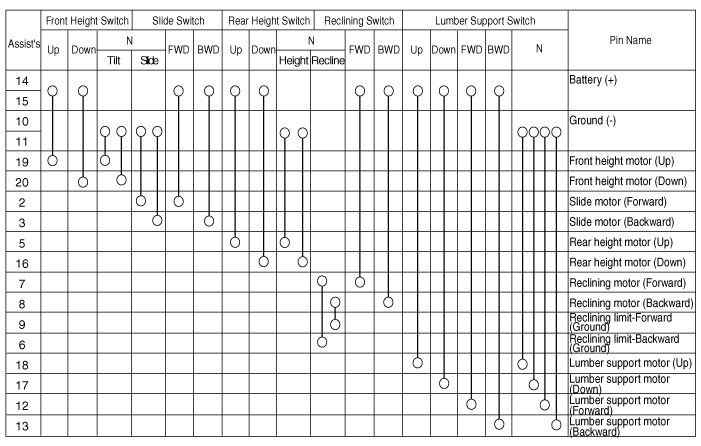

[12Way (Walk-In) Тип]

[12-ходовой тип]

[8-сторонний тип]

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите внешний кожух переднего сиденья. (См. Кузов — «Внешняя защитная крышка переднего сиденья»)

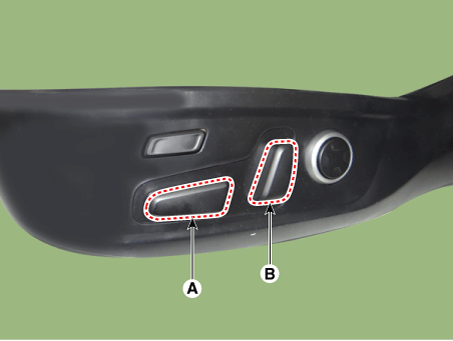

3.	Снимите ползунковую ручку (А) и ручку наклона (В).

4.	Снимите переключатель управления сиденьем с электроприводом (А), предварительно ослабив крепление. винты.

Монтаж

1.	Установите переключатель управления сиденьем с электроприводом.

2.	Установите скользящую ручку и ручку наклона.

3.	Установите внешний защитный кожух переднего сиденья.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.
