Kia Stinger: электропривод сиденья / мотор сиденья с электроприводом

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Сиденье электрическое / Мотор сиденья с электроприводом

Компоненты и расположение компонентов

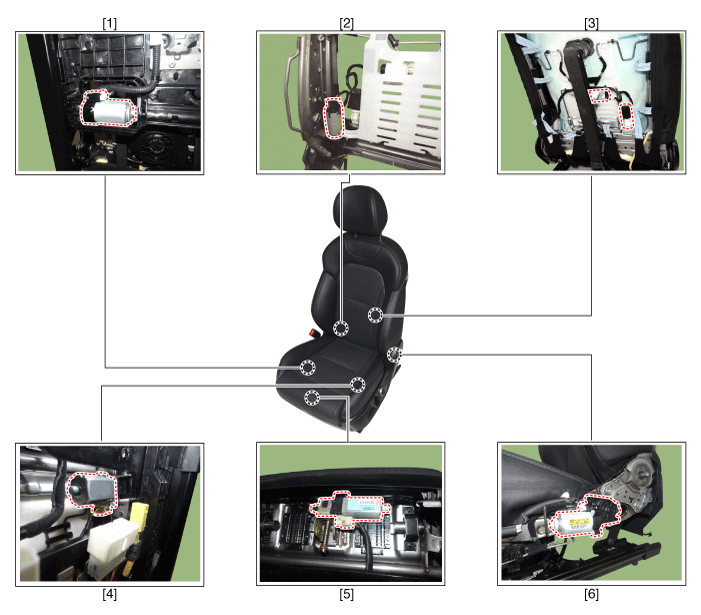

Расположение компонента

1. Скользящий двигатель
2. Наклонный двигатель
3. Двигатель поддержки пиломатериалов

4. Двигатель передней высоты
5. Двигатель выдвижения подушки
6. Двигатель задней высоты

Описание и работа

Описание

Двигатель сиденья с электроприводом приводится в действие двигателем в следующем.

1.	Слайд мотор

2.	Передний двигатель высоты

3.	Двигатель задней высоты

4.	Наклонный двигатель

Двигатель выдвижения подушки

•	Двигатель сиденья с электроприводом (спецификация IMS), установленный в этом транспортное средство использует датчик отверстия для расчета максимальной работы расстояние, поэтому он не требует концевого выключателя.

•	Но сиденья водителя/пассажира без спецификации IMS есть концевой выключатель в двигателе спинки.

Процедуры ремонта

осмотр

Мотор сиденья с электроприводом

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

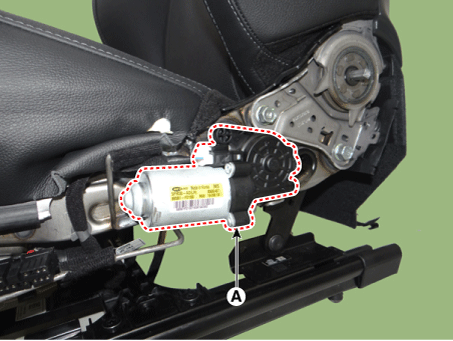

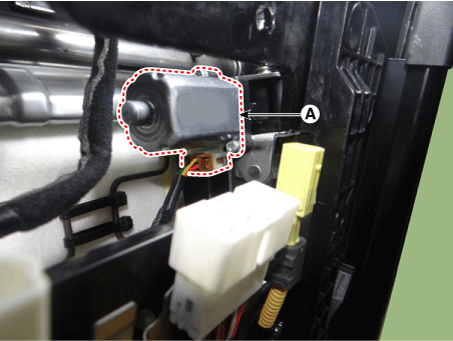

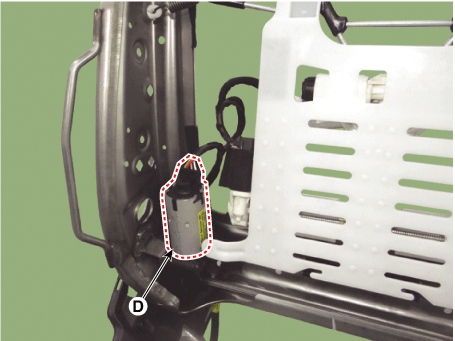

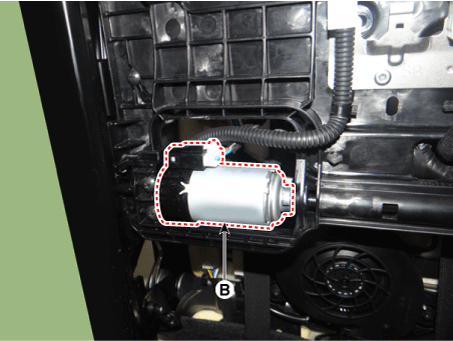

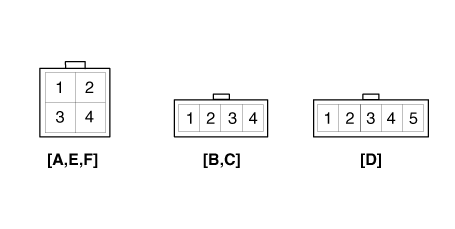

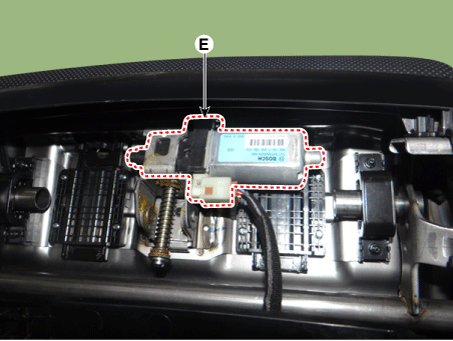

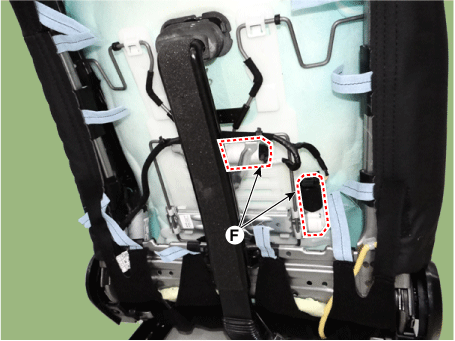

2.	Отсоедините разъемы для каждого двигателя. А : Высота спереди двигатель B : двигатель скольжения C : Высота сзади двигатель D : Лежащий двигатель Е : Подушка двигатель расширения F : Пиломатериалы опорный двигатель

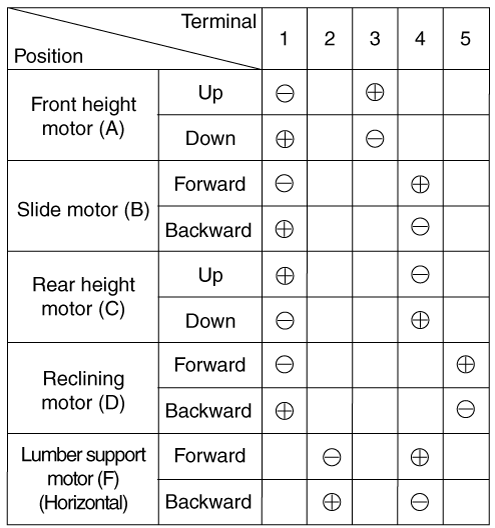

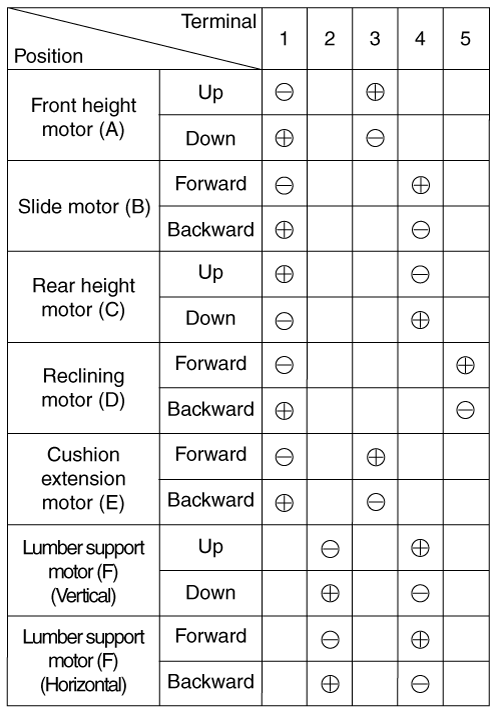

3.	Когда на разъем двигателя подается питание от батареи, проверьте двигатель для плавной работы.

4.	Поменяйте местами соединения и убедитесь, что двигатель вращается в обратном направлении.

5.	Если двигатель работает ненормально, замените его. [Водитель] [Помощь]

Удалять

Переднее сиденье

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)

Сиденье электрическое

...

Переключатель управления сиденьем с электроприводом

Процедуры ремонта осмотр Диагностика с помощью KDS 1. Электрическая система кузова может быть быстро диагностирована на наличие неисправных частей. с помощью системы диагностики автомобиля (KDS). ...
