Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Интеркулер

Компоненты и расположение компонентов

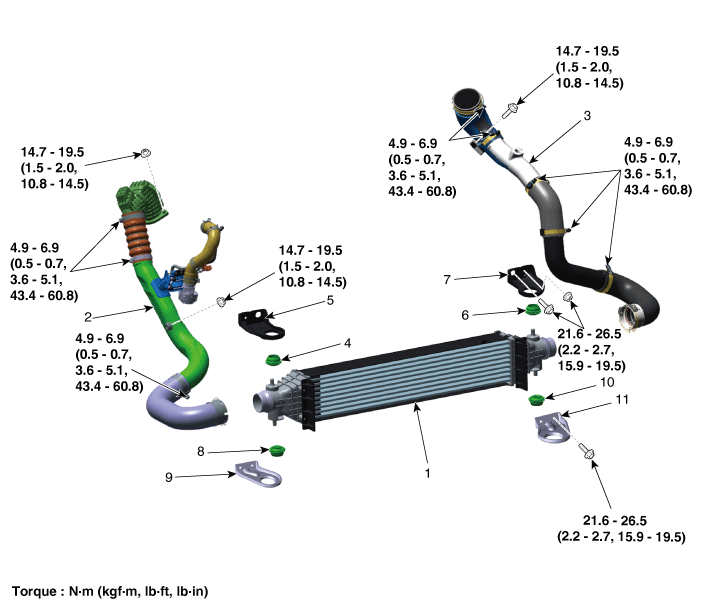

Компоненты

1. Интеркулер
2. Впускной шланг и трубка промежуточного охладителя
3. Выпускной шланг и трубка промежуточного охладителя
4. Изолятор верхнего крепления интеркулера (правый)
5. Верхний кронштейн интеркулера (правый)
6. Изолятор верхнего крепления интеркулера (левый)

7. Верхнее крепление интеркулера Кронштейн (левый)
8. Изолятор нижнего крепления интеркулера (правый)
9. Кронштейн нижнего крепления промежуточного охладителя (правый)
10. Изолятор нижнего крепления интеркулера (левый)
11. Кронштейн нижнего крепления промежуточного охладителя (левый)

Процедуры ремонта

Снятие и установка

Впускной шланг интеркулера & Трубка

1.	Снимите шланг воздухозаборника. (См. Система впуска и выпуска — «Воздухоочиститель»)

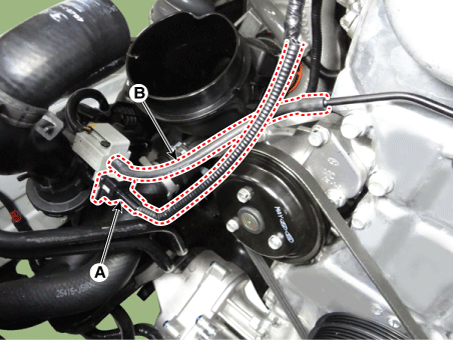

2.	Отсоедините разъем клапана рециркуляции (А) и вакуумный шланг. (Б).

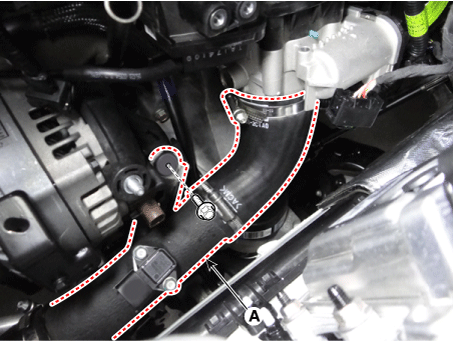

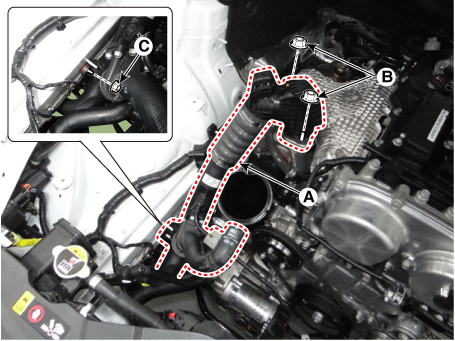

Снимите впускной шланг и трубку промежуточного охладителя в сборе (А).

Момент затяжки

Орехи (В):

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт·фут)

Гайка (С):

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)

4.	Снимите переднюю нижнюю крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

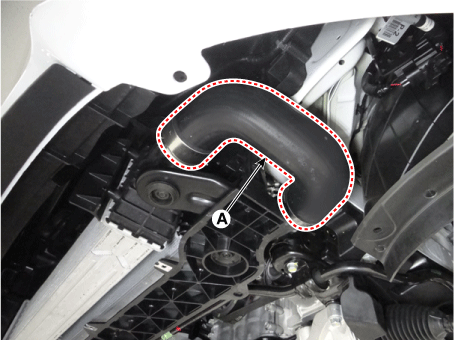

Снимите впускной шланг промежуточного охладителя (А).

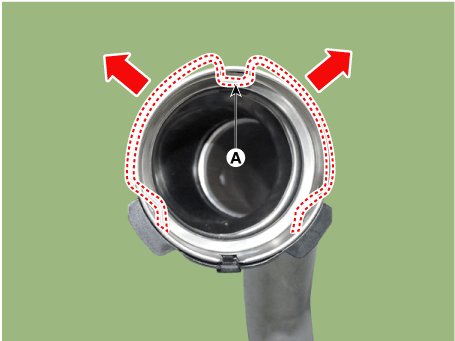

1)	При отсоединении впускного шланга интеркулера вытяните зажим быстроразъемного соединения (A) в направлении, указанном стрелкой как показано ниже.

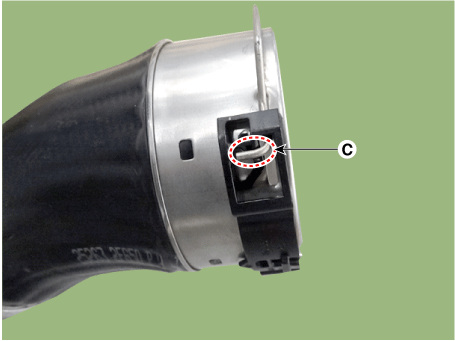

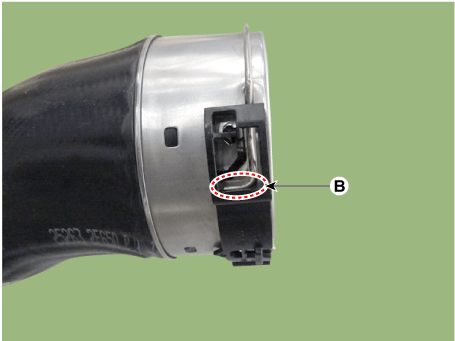

2)	Переместите зажим быстроразъемного соединения из положения (B) в положение (C), как показано ниже, и вытяните шланг быстрого соединения.

6.	Установите в порядке, обратном снятию.

Выход интеркулера Шланг и труба

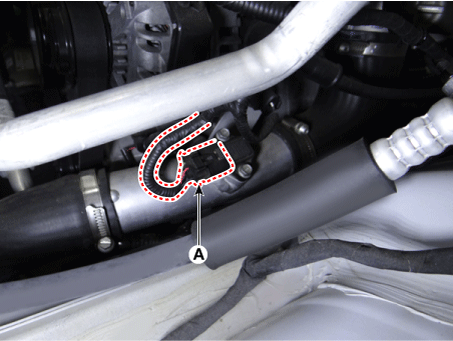

1.	Отсоедините разъем датчика давления наддува (А).

Снимите выпускной шланг и трубку промежуточного охладителя в сборе (А).

Момент затяжки

Зажим шланга :

4,9–6,9 Н·м (0,5–0,7 кгс·м, 3,6–5,1 фунт-фут. 43,4–60,8 фунт · дюйм)

(Если есть колпачок, затягивайте его до тех пор, пока колпачок не будет снят.)

Болт:

14,7–19,6 Н·м (1,5–2,0 кгс·м, 10,8–14,5 фунт-фут)

3.	Снимите переднюю нижнюю крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

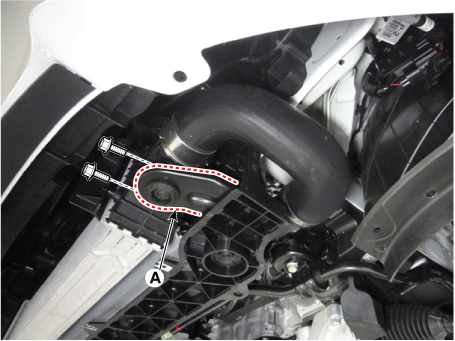

Снимите выпускной шланг промежуточного охладителя (А).

1)	При отсоединении впускного шланга интеркулера вытяните зажим быстроразъемного соединения (A) в направлении, указанном стрелкой как показано ниже.

2)	Переместите зажим быстроразъемного соединения из положения (B) в положение (C), как показано ниже, и вытяните шланг быстрого соединения.

5.	Установите в порядке, обратном снятию.

интеркулер

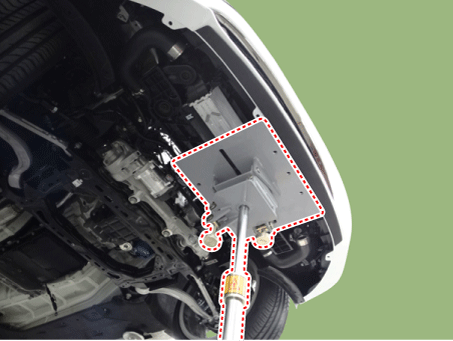

1.	Снимите переднюю нижнюю крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

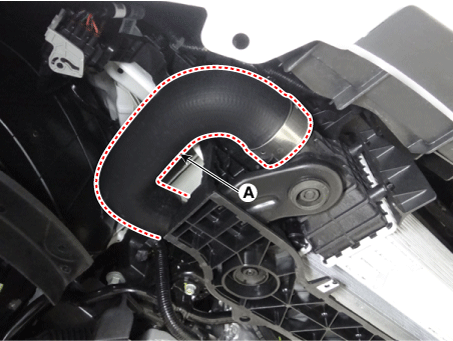

2.	Отсоедините впускной шланг промежуточного охладителя (А).

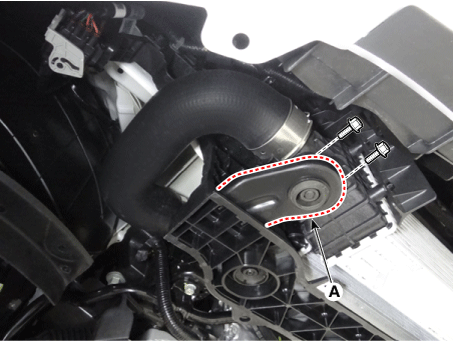

Отсоедините выпускной шланг промежуточного охладителя (А).

1)	Отсоедините выпускной шланг промежуточного охладителя (А).

2)	Переместите зажим быстроразъемного соединения из положения (B) в положение (C), как показано ниже, и вытяните шланг быстрого соединения.

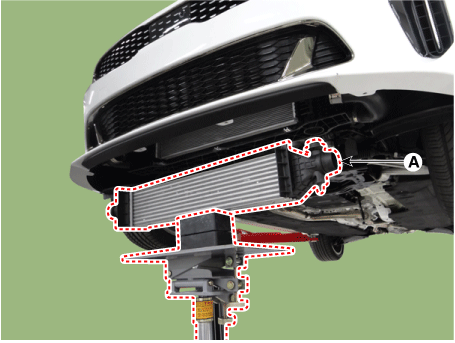

4.	Установите домкрат под промежуточный охладитель для поддержки промежуточного охладителя.

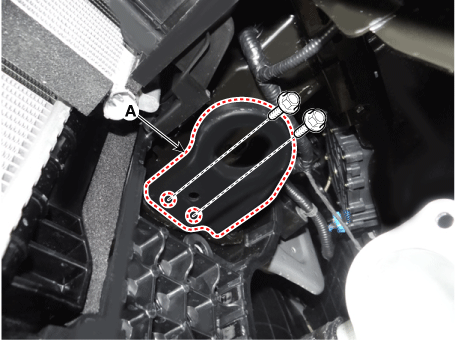

Снимите нижний монтажный кронштейн промежуточного охладителя (А).

Момент затяжки :

21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт·фут)

[левый]

[Правый]

6.	Снимите интеркулер (А).

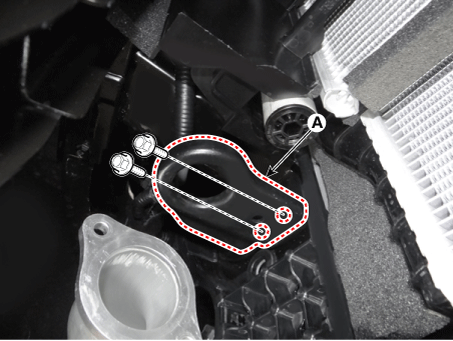

Снимите верхний монтажный кронштейн промежуточного охладителя (А).

Момент затяжки :

21,6–26,5 Н·м (2,2–2,7 кгс·м, 15,9–19,5 фунт·фут)

[левый]

[Правый]

8.	Установите в порядке, обратном снятию.
