Kia Stinger: система впуска и выпуска / воздухоочиститель

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Впускная и выпускная система / Воздухоочиститель

Компоненты и расположение компонентов

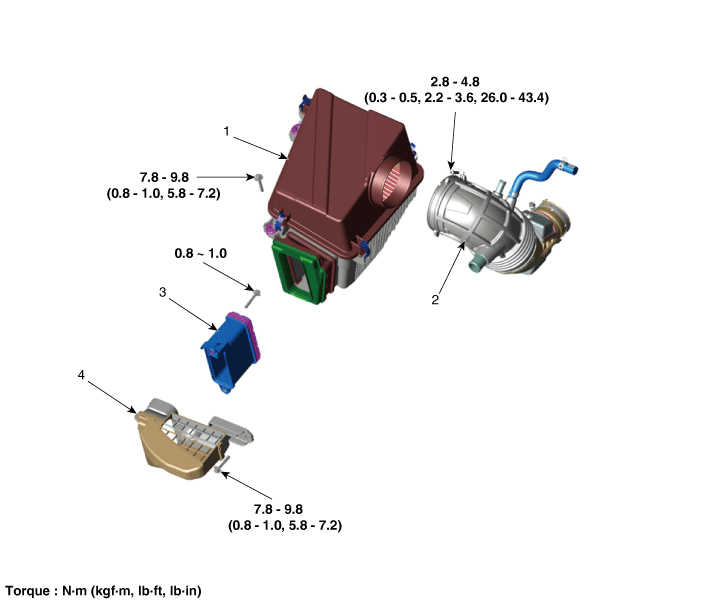

Компоненты

1. Воздушный фильтр в сборе
2. Шланг забора воздуха

3. Адаптер воздухоочистителя
4. Воздуховод

Процедуры ремонта

Снятие и установка

1.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

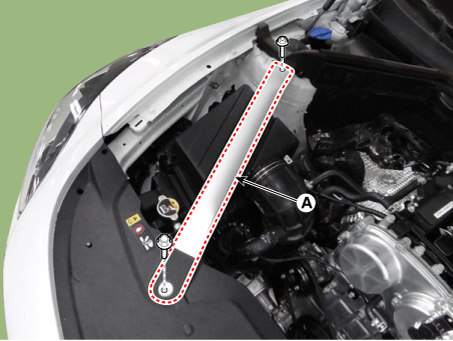

Снимите правую переднюю распорку (А).

Момент затяжки :

46,1–60,8 Н·м (4,7–6,2 кгс·м, 34,0–44,8 фунт-сила·фут)

Снимите воздушный фильтр в сборе.

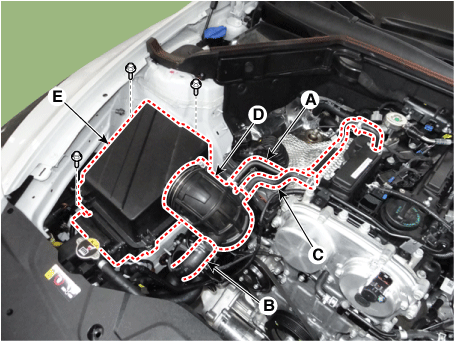

(1)	Отсоедините шланг сапуна (А), шланг рециркуляции (В) и вакуумный шланг (С).

(2)

Отсоедините воздухозаборный шланг (D) и снимите воздушный фильтр. сборка (Е).

Момент затяжки

Зажим шланга :

2,8–4,8 Н·м (0,3–0,5 кгс·м, 2,2–3,6 фунт-фут. 26,0 - 43,4 фунта·дюйм)

Сборка воздухоочистителя:

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт-фут)

4.	Установите в порядке, обратном снятию.

Замена

Элемент воздухоочистителя

Снимите правую переднюю распорку (А).

Момент затяжки :

46,1–60,8 Н·м (4,7–6,2 кгс·м, 34,0–44,8 фунт-сила·фут)

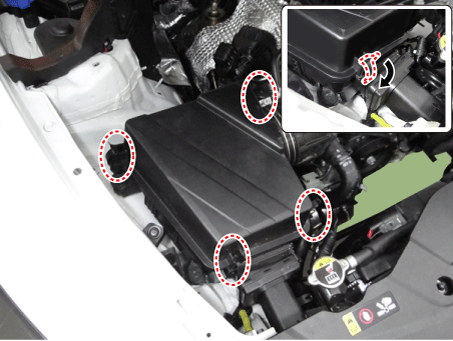

2.	Откройте крышку элемента воздушного фильтра, разблокировав зажим.

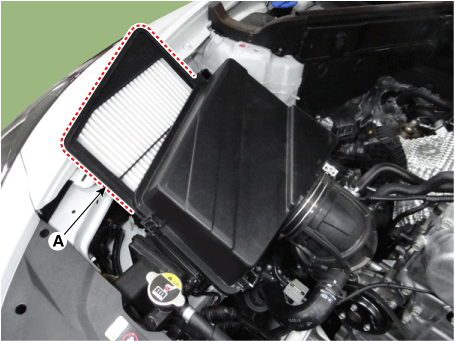

Замените элемент воздушного фильтра (А) новым.

Если внутри блока воздухоочистителя есть посторонние вещества, протрите внутреннюю часть узла воздухоочистителя, а затем замените элемент воздухоочистителя.

4.	Закройте крышку воздухоочистителя, зацепив зажимы.

осмотр

1.	Снимите элемент воздухоочистителя.

2.	Проверьте, не слишком ли загрязнен воздушный фильтр. Если это так, замените воздух элемент очистки.

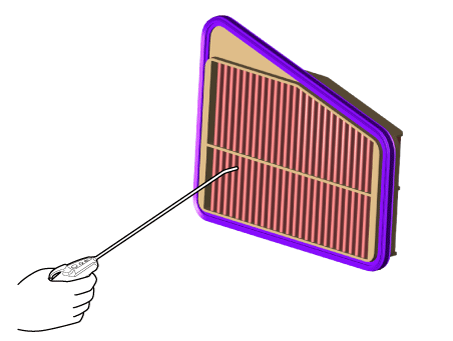

3.	Если элемент воздушного фильтра необходимо очистить, продуйте его сжатым воздухом. показано на рисунке, чтобы очистить его.
