Kia Stinger: система управления автоматической коробкой передач / E-Shifter

Kia Stinger CK 2018-2023 Руководство по ремонту / Автоматическая система трансмиссии / Автоматическая система управления коробкой передач / Электронный переключатель

Компоненты и расположение компонентов

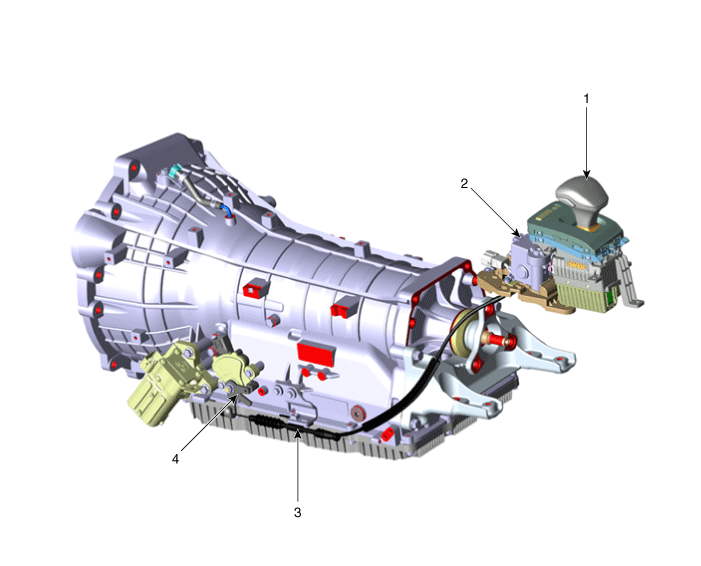

Компоненты

1. Электронный переключатель
2. Привод разблокировки парковки

3. Трос парковочного фиксатора
4. Рычаг разблокировки парковки

Принципиальные диаграммы

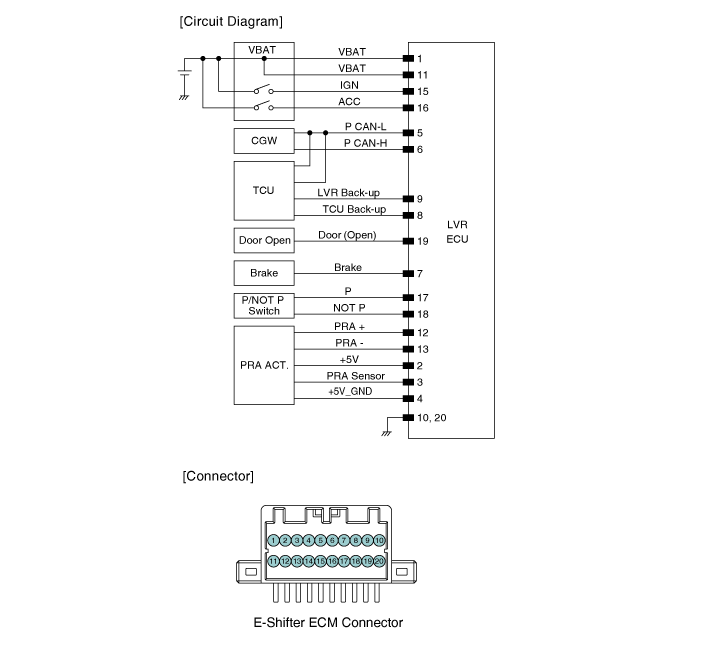

Принципиальная электрическая схема

Описание и работа

Описание

•	Принцип работы: любое изменение положения рычага распознается и передается через электрические сигналы от ЭБУ электронного рычага переключения передач к ТКМ.

•

Функция

–	Передача сигнала переключения передач

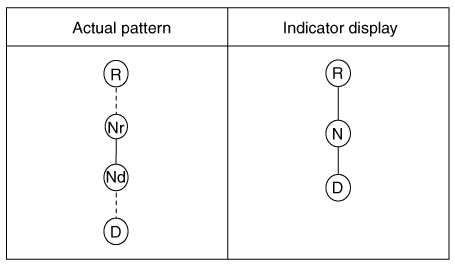

–	Дисплей рычага переключения передач

–	Блокировка переключения передач

–	Диагностика отказа системы

•	Схема работы электронного рычага переключения передач

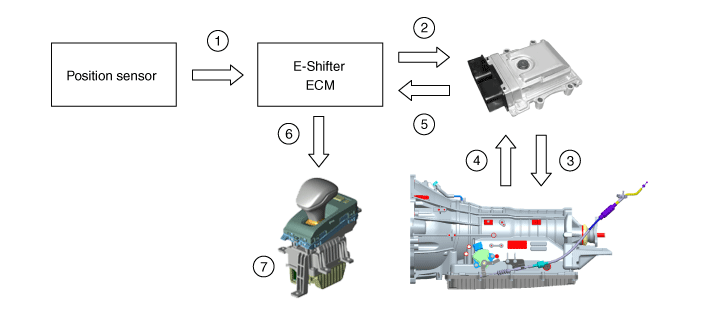

•	Порядок работы Диаграмма потока

1)	Положение рычага определяется, и данные отправляются в электронный рычаг переключения передач ЕСМ.

2)	Информация о положении рычага передается от электронного переключателя рычаг ECM к TCM (CAN + жесткий провод).

3)	TCM управляет AT таким образом, чтобы режим отражал положение рычага.

4)	TCM проверяет информацию о режиме окончательного переключения AT.

5)	TCM отправляет информацию об окончательном режиме переключения в электронный блок управления. рычаг переключения передач ЕСМ. (МОЖЕТ)

6)	ECM электронного рычага переключения передач отправляет информацию об окончательном режиме переключения к индикатору.

7)	На индикаторе появляется текущая информация об окончательном режиме смены.

Процедуры ремонта

Удаление

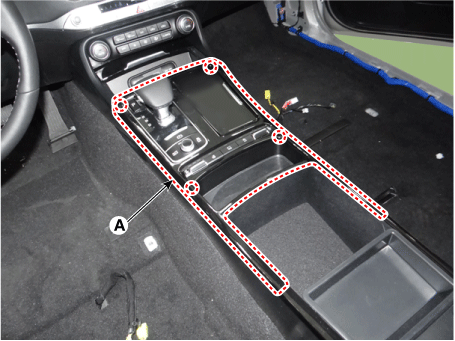

1.	Снимите верхнюю крышку консоли (А) с помощью съемника.

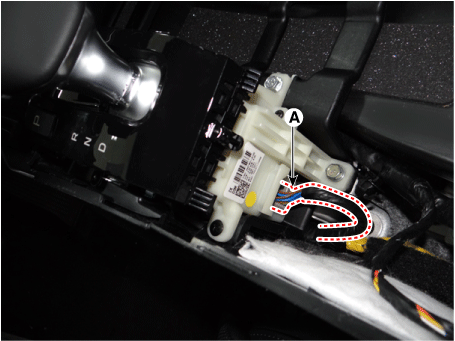

2.	Отсоедините главный разъем (А).

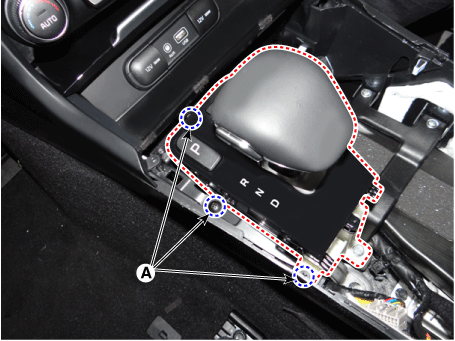

3.	Ослабьте крепежные винты электронного переключателя (А).

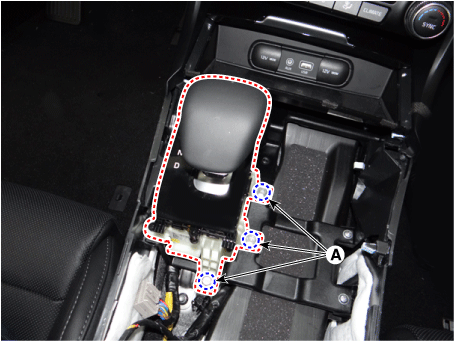

Ослабьте болты крепления электронного переключателя (А).

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.
