Kia Soul EV: Система смарт-ключа / Процедуры ремонта смарт-ключа
| осмотр |
| 1. |
Убедитесь, что красный свет мигает, когда на передатчике нажата кнопка блокировки или разблокировки двери.
|
| 2. |
Извлеките аккумулятор (А) и проверьте напряжение, если красный индикатор не мигает.
|
| 3. |
Вставьте батарею (А) в тестер (09954-2P100).
|
| 4. |
Нажмите кнопку проверки, и если на экране отобразится «0,00», это означает, что напряжение батареи составляет 2 В или меньше.
|
| 5. |
Если на экране отображается буква «L», это означает, что батарея разряжена и ее необходимо заменить.
|
| 6. |
Во избежание разряда электричества отключите питание тестера.
|
| 7. |
Замените батарею передатчика на новую, если напряжение
низкой мощности, затем попробуйте заблокировать и открыть двери с помощью передатчика.
нажав кнопку блокировки или разблокировки пять или шесть раз.
|
| 8. |
Если двери запираются и отпираются, передатчик исправен, но если
двери не запираются и не отпираются, зарегистрируйте код передатчика, затем
попробуй запереть и отпереть двери.
|
| 9. |
Если двери запираются и отпираются, передатчик исправен, но если двери не запираются и не отпираются, замените передатчик.
|
| Регистрация кода смарт-ключа (с использованием GDS) |
| 1. |
Подсоедините DLC-кабель GDS к разъему канала передачи данных (16 контактов) на нижней панели подушки безопасности со стороны водителя, включите питание GDS.
|
| 2. |

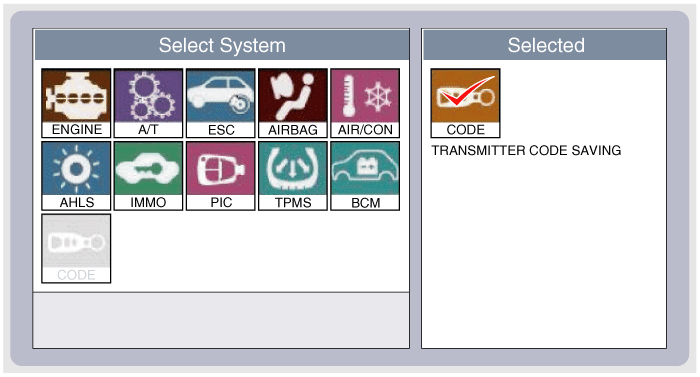

Выберите модель автомобиля, а затем выполните «СОХРАНЕНИЕ КОДА».
|
| 3. |

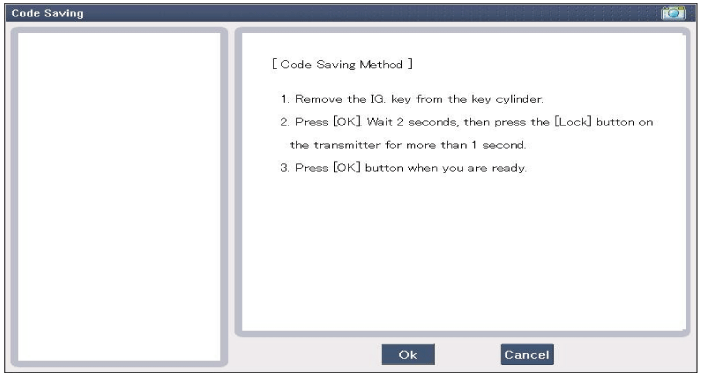

После выбора меню «CODE SAVING» нажмите кнопку «ENTER», чтобы отобразить следующий экран.
|
| 4. |

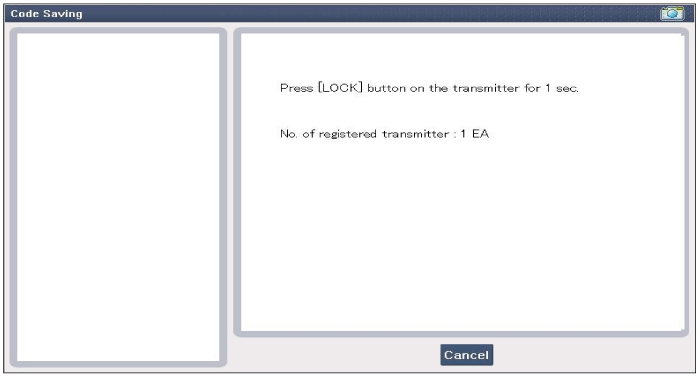

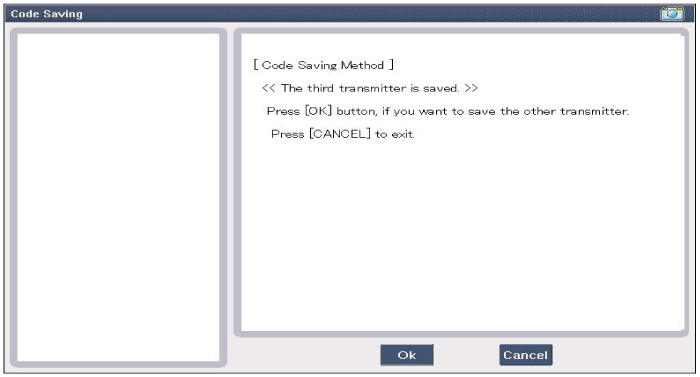

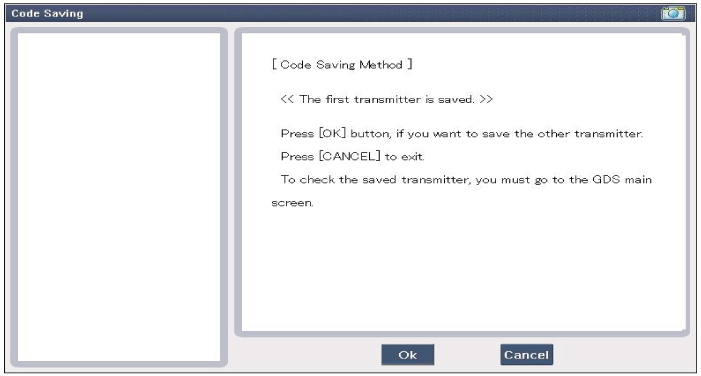

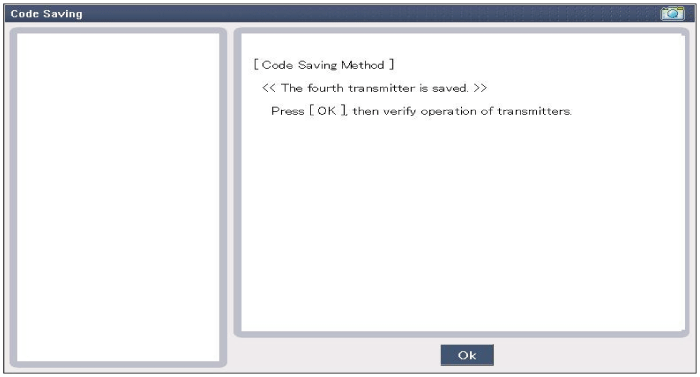

После нажатия SSB на «OFF», нажмите клавишу «ENTER», чтобы продолжить.
в следующий режим для сохранения кода. Выполните шаги с 1 по 4, а затем закодируйте
сохранение завершено.
|
| Сохранение кода смарт-ключа |
| 1. |
Подсоедините кабель DLC GDS к разъему канала передачи данных на нижней панели аварийной подушки со стороны водителя и включите питание GDS.
|
| 2. |

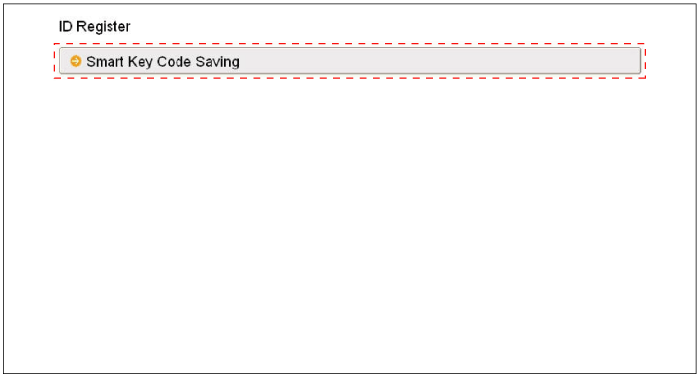

Выберите модель автомобиля, а затем выполните «Сохранение кода смарт-ключа».
|
| 3. |

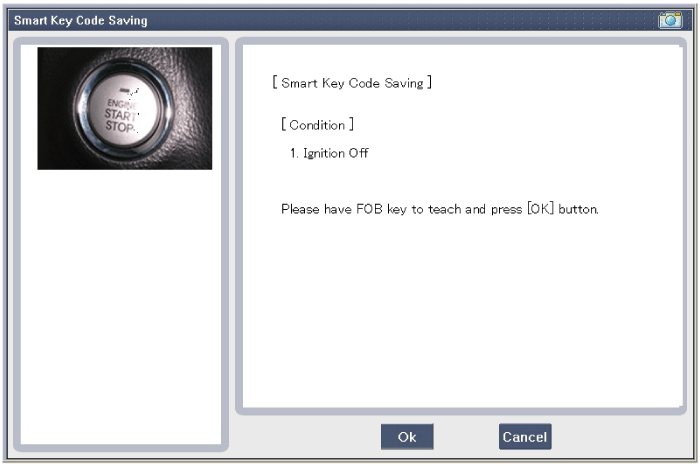

После выбора меню «Обучение интеллектуальным клавишам» нажмите кнопку «ВВОД», чтобы отобразить следующий экран.
|
| 4. |

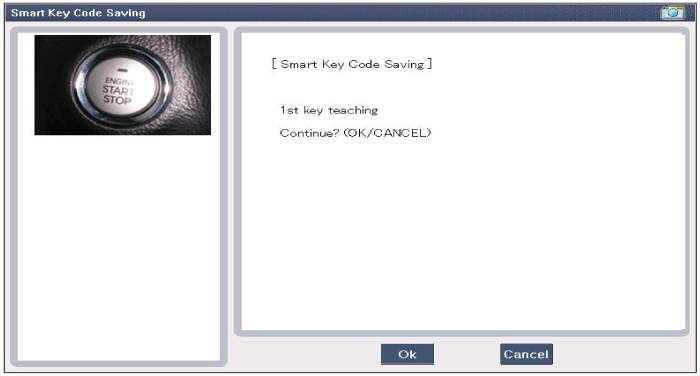

После нажатия SSB обучающей клавишей нажмите кнопку «ОК».
|
| 5. |
Введите «Пин-код» для обучения первой клавише.
|
| 6. |

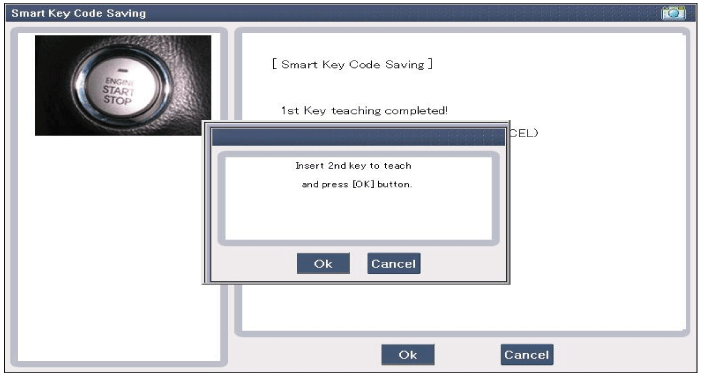

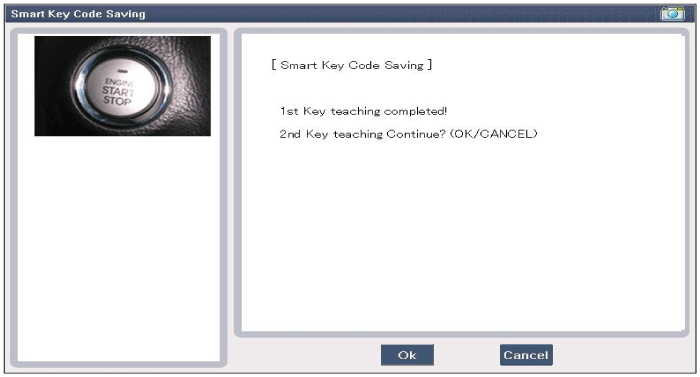

Подтвердите сообщение «Обучение первой клавиши завершено».
|
| 7. |

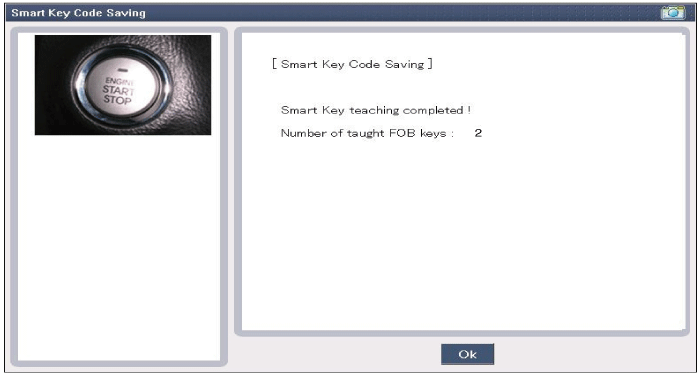

Подтвердите сообщение «Обучение второму ключу завершено».
|
