Kia Soul EV: Система смарт-ключа / Компоненты блока смарт-ключа и расположение компонентов
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Электрическая система кузова
/
Система смарт-ключей
/ Компоненты блока смарт-ключа и расположение компонентов

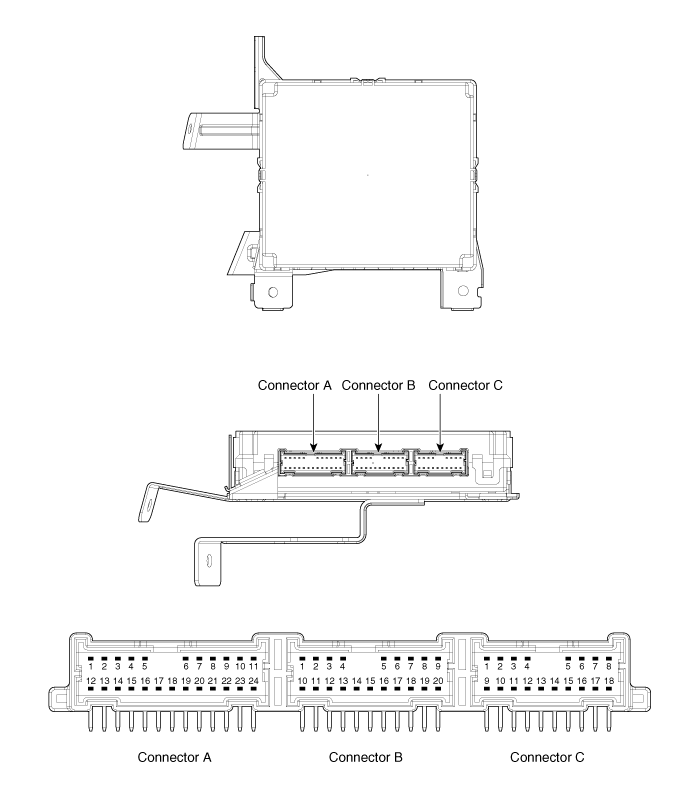

| Компонент (1) |
Информация о выводах разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
ЦП V_BAT
|
Масса боковой антенны помощника
|
Масса антенны иммобилайзера
|
|
2
|
V_BAT Нагрузка
|
Мощность боковой антенны помощника
|
Питание антенны иммобилайзера
|
|
3
|
Зажигание 1
|
Масса антенны со стороны водителя
|
-
|
|
4
|
Реле зажигания 2
|
Питание антенны со стороны водителя
|
-
|
|
5
|
Реле зажигания 1
|
Скорость колеса
|
-
|
|
6
|
-
|
положение Р
|
Индикатор SSB горит
|
|
7
|
-
|
-
|
Светодиод ACC SSB
|
|
8
|
EMS COM
|
C CAN низкий уровень
|
Мощность SSB-подсветки
|
|
9
|
-
|
C CAN высокий
|
-
|
|
10
|
B CAN высокий
|
Заземление внутренней антенны 1
|
-
|
|
11
|
B CAN низкий уровень
|
Мощность внутренней антенны 1
|
-
|
|
12
|
АКК
|
Масса антенны на бампере
|
-
|
|
13
|
Зажигание 2
|
Мощность антенны бампера
|
Предохранитель стоп-сигнала
|
|
14
|
Реле АСС
|
Заземление внутренней антенны 2
|
Тормозной переключатель
|
|
15
|
Реле стартера
|
Питание внутренней антенны 2
|
-
|
|
16
|
Начать отзыв
|
-
|
Индикатор иммобилайзера
|
|
17
|
ESCL батарея
|
об/мин
|
Внешний зуммер
|
|
18
|
-
|
-
|
Земля освещения SSB
|
|
19
|
-
|
SSB-переключатель 2
|
?
|
|
20
|
Кнопка переключения помощника
|
SSB-переключатель 1
|
|
|
21
|
Кнопка переключения драйвера
|
?
|
|
|
22
|
-
|
||
|
23
|
Силовая земля 2
|
||
|
24
|
Силовая земля 1
|
Процедуры ремонта смарт-ключа
осмотр
1.
Убедитесь, что красный свет мигает, когда на передатчике нажата кнопка блокировки или разблокировки двери.
2.
Извлеките аккумулятор (А) и проверьте напряжение, если красный индикатор не мигает...
Схемы смарт-ключей
Принципиальная электрическая схема
...
