Kia Soul EV: система управления высоковольтной батареей / главное реле, описание и работа
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Описание и работа главного реле
| Описание |
Главное реле установлено в блоке силовых реле (PRA) и управляет линией высокого напряжения.
Он соединяет питание между высоковольтной аккумуляторной батареей и соединительной коробкой высокого напряжения с помощью управляющего сигнала ЭБУ BMS.
Но когда ячейка батареи вздулась из-за перезарядки, главное реле и реле предварительной зарядки (PRA) не управляются RAD.
RAD устанавливается на каждый батарейный модуль и не будет работать, если батарея в норме.

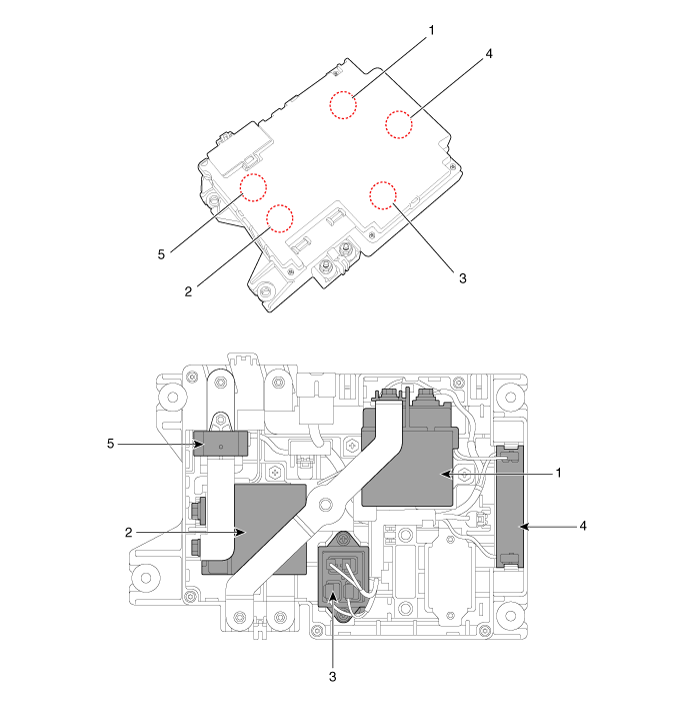

[С системой нагрева батареи высокого напряжения]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки 4. Резистор предварительной зарядки |
5. Датчик тока батареи
6. Реле нагревателя высоковольтной батареи 7. Предохранитель нагревателя высоковольтной батареи |

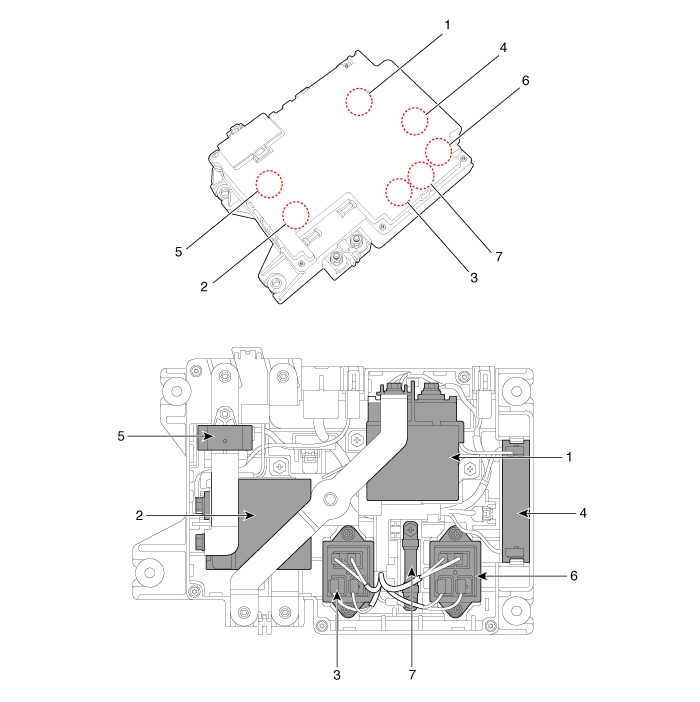

[Без системы обогрева высоковольтной батареи]
|
1. Главное реле (+)
2. Главное реле (-) 3. Реле предварительной зарядки |
4. Резистор предварительной зарядки
5. Датчик тока батареи |

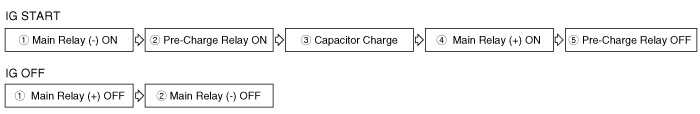

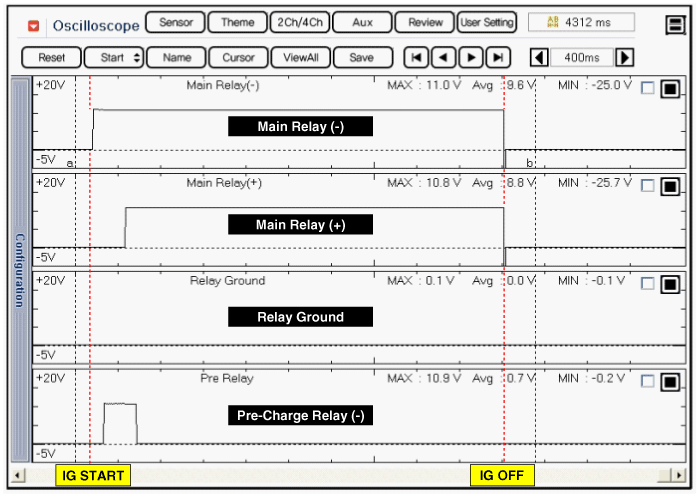

| Операция |
Технические характеристики главного реле
Спецификация
ПараметрСпецификацияONНоминальное напряжение (В)450Номинальный ток (А)200Падение напряжения (В)Менее 0,1 (200А)Рабочее напряжение катушки (В)12Сопротивление (?)21,6 ~ 26,4 (20°C)
ПунктСпецификация№ ...
Принципиальные схемы главного реле
Схема системы
С системой обогрева батареи высокого напряжения
Без системы обогрева высоковольтной батареи
Принципиальная электрическая схема
Без системы обогрева высоковольтной батареи
С высоковольтной батареей ...
