Kia Soul EV: Панорамный люк / Панорамный люк в сборе Процедуры ремонта

Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию / Кузов (внутри и снаружи) / Панорамный люк / Процедуры ремонта панорамного люка в сборе

Удаление
•
Чтобы снять панорамный люк в сборе, используйте инструменты, показанные на следующем рисунке:
[Схема инструментов]

Квадратный провод
Проволочный захват вставного типа
[Схема сборки инструмента]
•
Вставьте и закрепите квадратный провод в отверстие для вставки проволочного зажима .

1.
Снимите боковой молдинг крыши.
(См. Боковые молдинги кузова — «Боковые молдинги крыши»)
2.
Снимите переднее стекло.
(См. Панорамный люк на крыше — «Переднее стекло»)
3.
Снимите обшивку крыши.
(См. Обшивка крыши — «Сборка обшивки крыши»)
4.
Снимите модуль шторки безопасности (CAB).
(См. Система пассивной безопасности — «Модуль занавесочной подушки безопасности (CAB))».
5.
Снимите разъем электродвигателя панорамного люка (А), нажав на стопорный штифт.

6.
Ослабьте гайки крепления панорамного люка (А).
[Передний]
Момент затяжки :
9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

[Задний]
Момент затяжки :
9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

7.
Ослабьте болты (А) сбоку панорамного люка.
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

8.

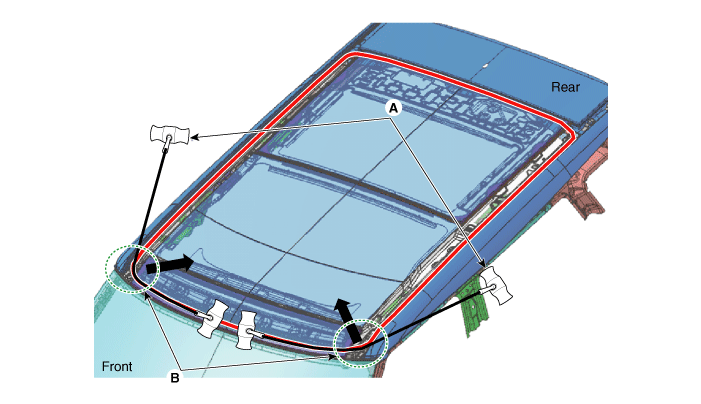

Потяните квадратный провод (A) влево и вправо, затем усилием в направлении стрелки, чтобы срезать остатки герметика на передний край (В).
•
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
•
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
•
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
•
Будьте осторожны, чтобы не повредить корпус.
•
Убедитесь, что два или более человека работают вместе при использовании проводов.

9.

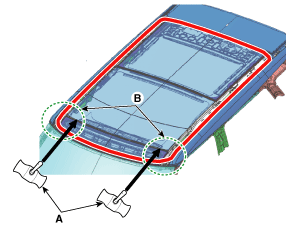

Протолкните проволоку (A) снаружи корпуса к лицевой стороне кромки (B) в направлении, указанном стрелкой.

10.
Когда провод будет виден внутри корпуса, потяните провод (A) внутрь.

11.

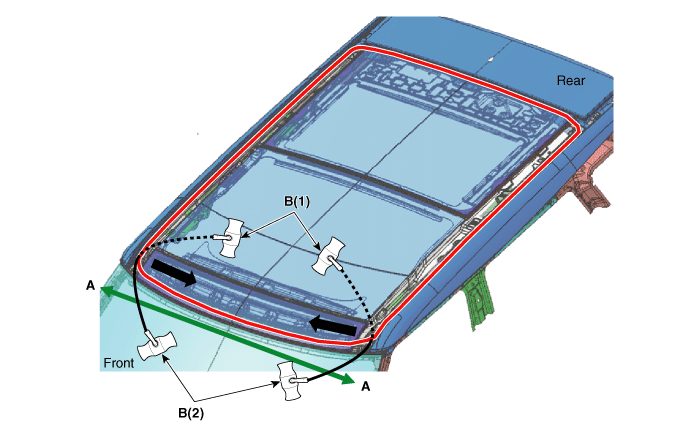

Потяните квадратный провод (B) влево и вправо, затем примените усилием в направлении стрелки, чтобы срезать остатки герметика на передняя часть (А-А).
–
B(1): работа внутри автомобиля
–
B(2): работа вне автомобиля
•
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
•
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
•
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
•
Будьте осторожны, чтобы не повредить корпус.
•
Убедитесь, что два или более человека работают вместе при использовании проводов.

•

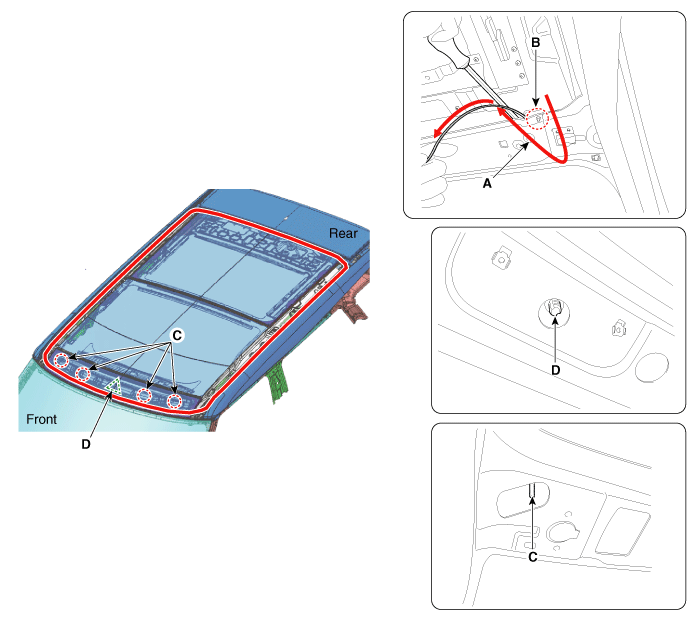

При использовании проволоки для удаления остатков герметика может помеха между отверстием гайки и отверстием устройства. Таким образом, выполнить работы по удалению герметика, как показано на следующем рисунке:
Используйте скребок или отвертку с плоской головкой, чтобы приподнять область между кузовом и панорамным люком.
Поверните и вытащите провод (A) между отверстием для гайки и отверстием устройства (B) в направлении, указанном стрелкой. Далее снова срезаем остатки герметика.
•
Будьте осторожны, чтобы не повредить отверстие под гайку (C).
•
Будьте осторожны, чтобы не повредить отверстие устройства (D).

12.
Потяните квадратный провод (B) влево и вправо, затем примените усилием в направлении стрелки, чтобы срезать остатки герметика на боковая секция (А-А).
–
B(1): работа внутри автомобиля
–
B(2): работа вне автомобиля
•
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
•
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
•
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
•
Будьте осторожны, чтобы не повредить корпус.
•
Убедитесь, что два или более человека работают вместе при использовании проводов.

13.

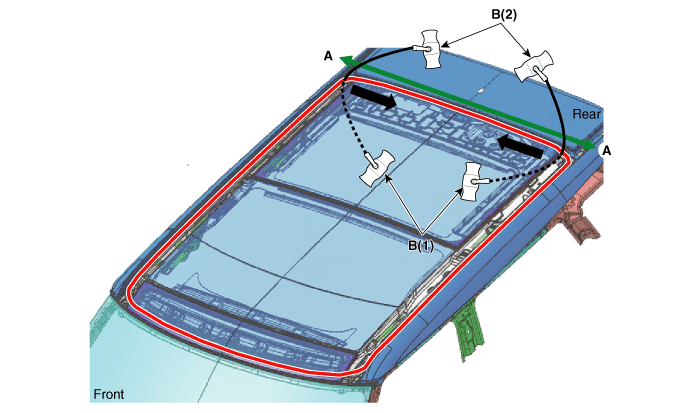

Потяните квадратный провод (B) влево и вправо, затем примените усилием в направлении стрелки, чтобы срезать остатки герметика на задняя часть (А-А).
–
B(1): работа внутри автомобиля
–
B(2): работа вне автомобиля
•
Убедитесь, что вы надели перчатки, чтобы защитить руки от возможных травм.
•
Будьте осторожны, чтобы не обжечь руки из-за тепла, выделяемого используемой проволокой.
•
Будьте осторожны при работе с проводкой, так как ее можно перерезать.
•
Будьте осторожны, чтобы не повредить корпус.
•
Убедитесь, что два или более человека работают вместе при использовании проводов.

•

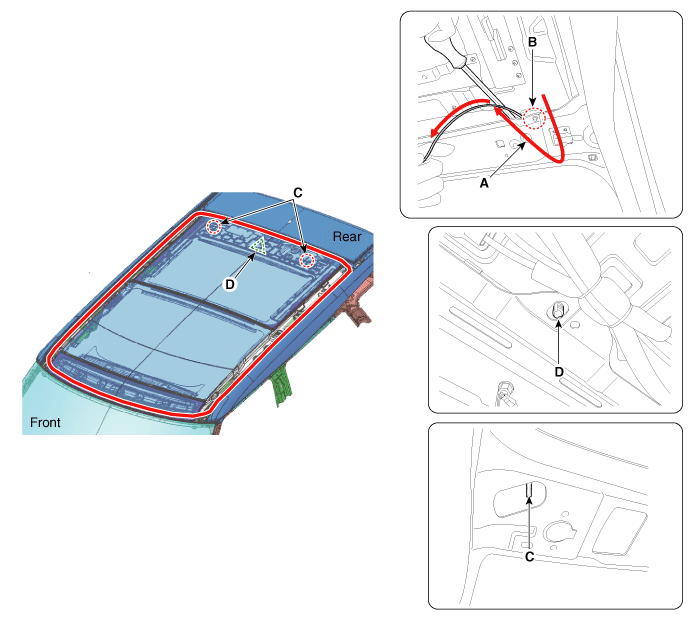

При использовании проволоки для удаления остатков герметика может помеха между отверстием гайки и отверстием устройства. Таким образом, выполнить работы по удалению герметика, как показано на следующем рисунке:
Используйте скребок или отвертку с плоской головкой, чтобы приподнять область между кузовом и панорамным люком.
Поверните и вытащите провод (A) между отверстием для гайки и отверстием устройства (B) в направлении, указанном стрелкой. Далее снова срезаем остатки герметика.
•
Будьте осторожны, чтобы не повредить отверстие под гайку (C).
•
Будьте осторожны, чтобы не повредить отверстие устройства (D).

14.
Срежьте остатки герметика на каждой поверхности и снимите панорамный люк в сборе (А).
•
Будьте осторожны, чтобы не повредить панорамный люк в сборе при его снятии.

Монтаж
•
Чтобы установить панорамный люк в сборе, используйте инструменты, показанные на следующем рисунке:
[Схема инструментов]

Сопло для герметика
Клей-герметик для автомобильных стекол
Пистолет для герметика
1.

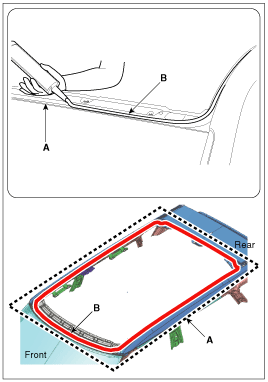

Используйте лезвие, чтобы срезать остатки герметика (A) вокруг панели кузова.
•
Срезая остатки герметика вокруг панели кузова, не забудьте оставить толщину 2 мм от клейкой поверхности.
•
Убедитесь, что поверхность краски кузова не повреждена.
•
Если он поврежден, нанесите краску или ингибитор ржавчины для обслуживания.

2.

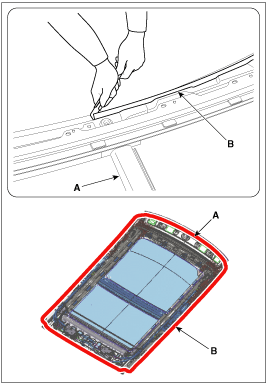

Если панорамный люк в сборе (А) используется повторно, используйте лезвие, чтобы удалить остатки герметика (В) вокруг панели кузова.

3.
Используйте спирт или пневматический пистолет, чтобы очистить края панели кузова и панорамного люка.
4.

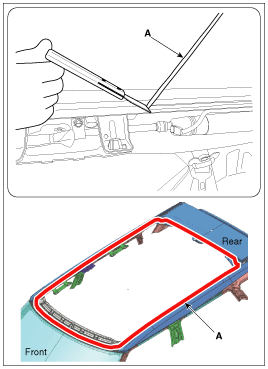

С помощью пистолета для герметика нанесите герметик (B) вокруг панели кузова (A).
•
При использовании пистолета для герметика для нанесения герметика убедитесь, что герметик не треснул, чтобы предотвратить утечку воды.

5.

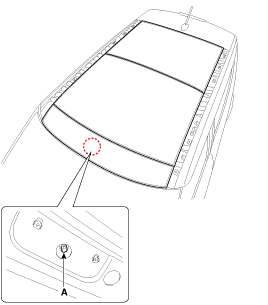

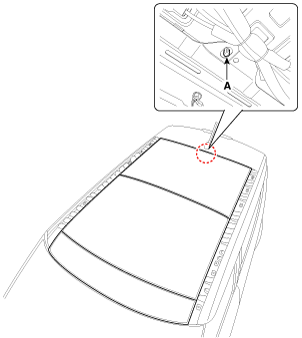

Совместите отверстие центрирующего устройства (А) в кузове и аккуратно установите панорамный люк на панель кузова.
[Передний]

[Задний]

6.
Проверьте шаг и зазор перед полной установкой панорамного люка в сборе (A).
7.
Наклейте ленту вокруг узла панорамного люка, чтобы предотвратить отрыв узла.
•
При чрезмерном нанесении герметика он может вытекать из тело. Используйте спирт или чистящее средство, чтобы вытереть остатки герметика.

8.
Затяните гайки крепления панорамного люка (А).
[Передний]
Момент затяжки :
9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

[Задний]
Момент затяжки :
9,8 ~ 14,7 Н·м (1,0 ~ 1,5 кгс·м, 7,2 ~ 10,8 фунт-фут)

9.
Затяните болты бокового крепления панорамного люка (А).
Момент затяжки :
19,6 ~ 29,4 Н·м (2,0 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)

10.
Установите модуль шторки безопасности (CAB).
(См. Система пассивной безопасности — «Модуль занавесочной подушки безопасности (CAB))».
11.
Подсоедините разъем электродвигателя панорамного люка (А).

12.
Выполните тест на утечку воды.
•
Следите за тем, чтобы струя воды не достигала только что установленной поверхности, а падала вниз по краю стекла.
13.
Если происходит утечка воды, нанесите герметик на любой участок, где происходит утечка воды.
•
Установите панорамный люк и поставьте автомобиль на ровную поверхность минимум на 4 часа.
•
Если вам нужно управлять автомобилем, обязательно МЕДЛЕННО ведите автомобиль в течение как минимум 8 часов после монтажа.
•
Предупредите водителя, чтобы он в течение 2-3 дней не управлял автомобилем агрессивно или не ездил на нем по неровному дорожному покрытию.
14.
Установите обивку крыши в сборе.
15.
Установите боковой молдинг крыши.
16.
Установите переднее стекло.
