Kia Soul EV: схематические схемы системы управления высоковольтной батареей / датчика тока батареи
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Схемы датчиков тока аккумуляторной батареи
| Схема системы |

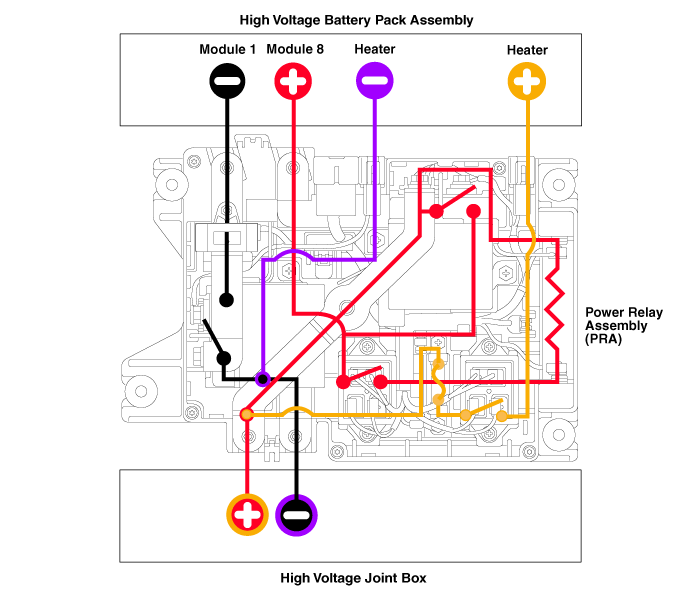

| С системой обогрева батареи высокого напряжения |

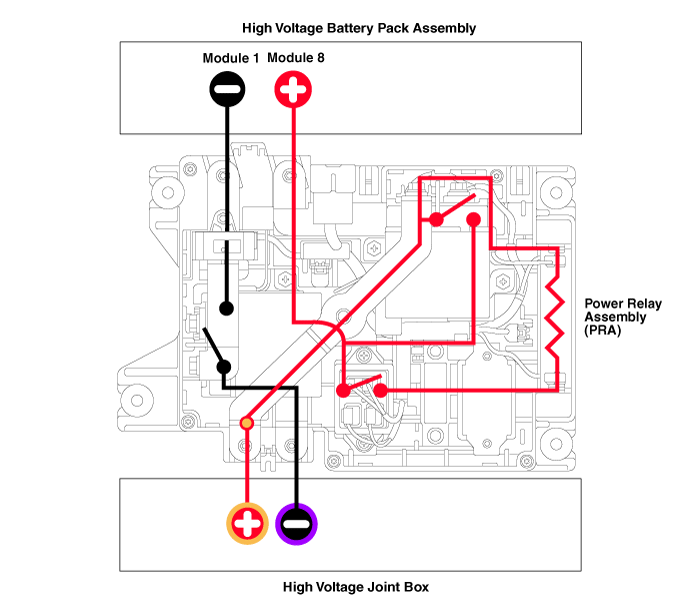

| Без системы обогрева высоковольтной батареи |
| Принципиальная электрическая схема |

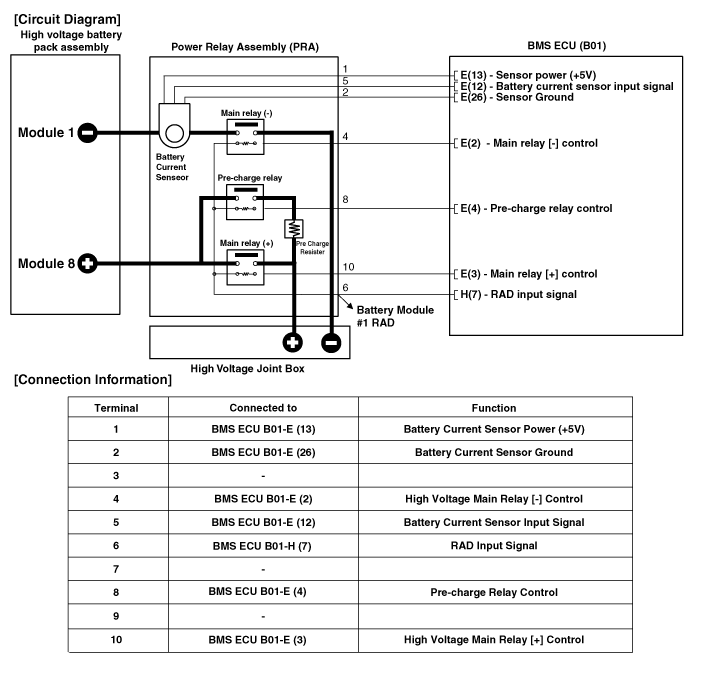

| Без системы обогрева высоковольтной батареи |

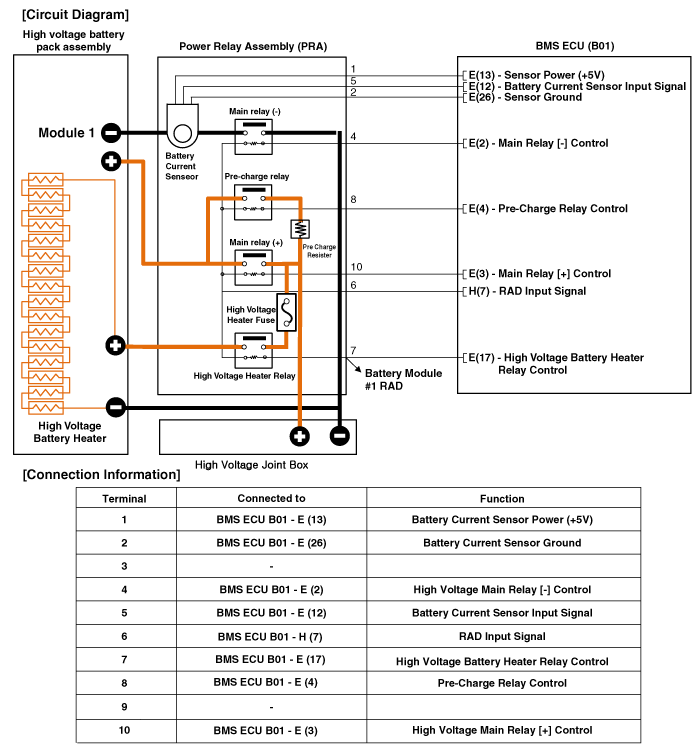

| С системой обогрева батареи высокого напряжения |
Описание и работа датчика тока батареи
Описание
Датчик тока батареи установлен в силовом реле
сборки и измеряет ток, когда высоковольтная батарея
заряжается или разряжается.
[С высоковольтной батареей...
Процедуры ремонта датчика тока аккумуляторной батареи
осмотр
1.
Выключите зажигание.
2.
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
3.
Снимите высоковольтную аккумуляторную систему, как...
