Kia Soul EV: Процедуры ремонта системы управления высоковольтной батареей / датчика тока аккумуляторной батареи
Kia Soul EV (PS EV) 2015-2020 Руководство по техническому обслуживанию
/
Аккумуляторная система электромобиля
/
Система управления высоковольтной батареей
/ Процедуры ремонта датчика тока аккумуляторной батареи
| осмотр |
| 1. |
Выключите зажигание.
|
| 2. |
Отключите высокое напряжение.
(См. Система управления аккумуляторной батареей — «Процедура отключения при высоком напряжении»)
|
| 3. |
Снимите блок аккумуляторной батареи высокого напряжения.
(См. Система высоковольтных аккумуляторных батарей – Процедуры ремонта – «Снятие»)
|
| 4. |
Снимите верхнюю часть корпуса высоковольтной аккумуляторной батареи.
(См. «Система высоковольтных батарей — корпус — «Верхний регистр»)
|
| 5. |

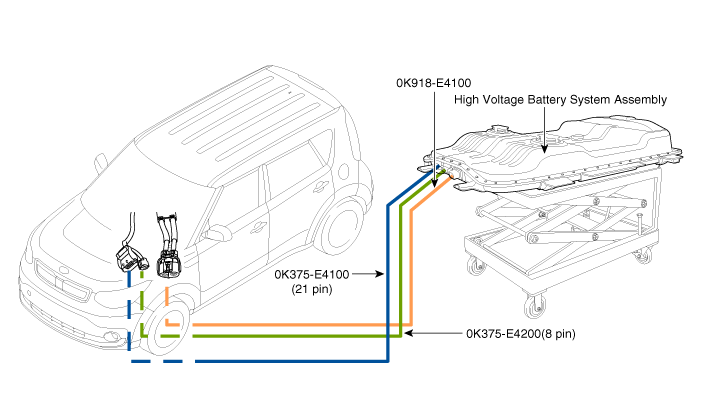

Подключите SST (№: 0K918-E4100, 0K375-E4100, 0K375-E4200) к автомобилю, как показано на рисунке ниже.
|
| 6. |
Подключите GDS к DLC.
|
| 7. |
Включите зажигание.
|
| 8. |

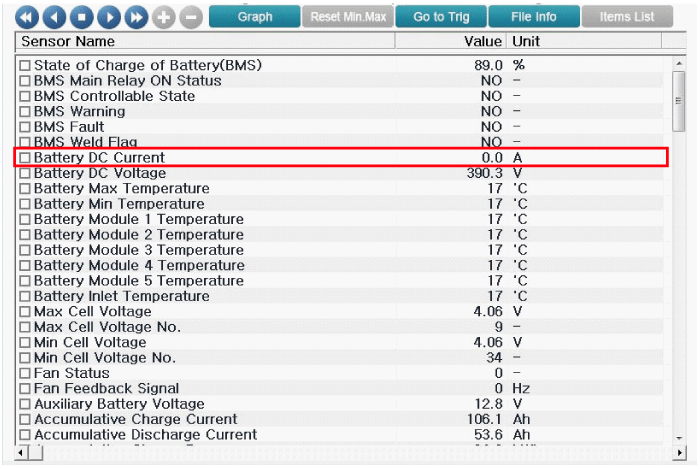

Проверьте «Ток аккумуляторной батареи» в служебных данных GDS.
|
| 9. |
Проверьте напряжение для каждого тока.
|
| 10. |

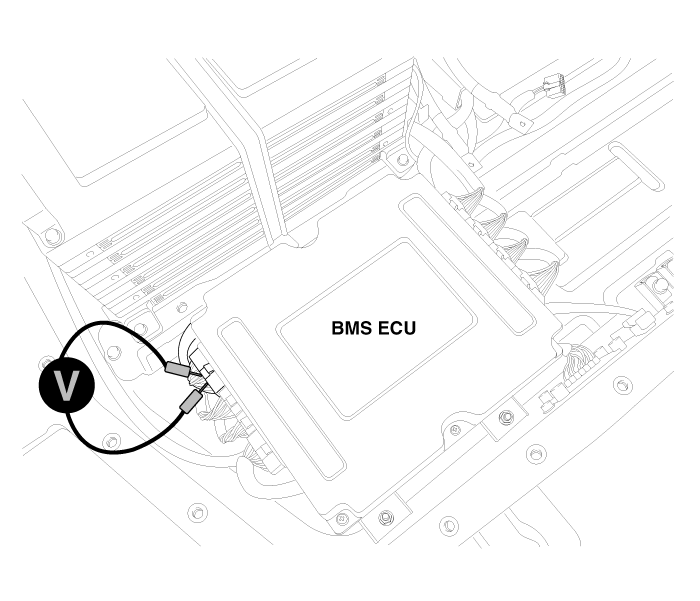

Измерьте напряжение между контактами № 12 (выход датчика) и № 26 (масса датчика) разъема E ЭБУ BMS.
|
| 11. |
Измерьте напряжение между контактами № 1 (питание датчика) и № 26 (масса датчика) разъема E ЭБУ BMS.
|
| Удаление |
Главное реле, реле предварительной зарядки, резистор предварительной зарядки, аккумулятор
Датчик тока, реле нагревателя высоковольтной батареи и реле высокого напряжения
Предохранитель нагревателя аккумулятора встроен в блок силового реле (PRA). Так
См. процедуру снятия силового реле в сборе (PRA).
|
| Монтаж |
Главное реле, реле предварительной зарядки, резистор предварительной зарядки, аккумулятор
Датчик тока, реле нагревателя высоковольтной батареи и реле высокого напряжения
Предохранитель нагревателя аккумулятора встроен в блок силового реле (PRA). Так
См. процедуру установки силового реле в сборе (PRA).
|
Схемы датчиков тока аккумуляторной батареи
Схема системы
С системой обогрева батареи высокого напряжения
Без системы обогрева высоковольтной батареи
Принципиальная электрическая схема
Без системы обогрева высоковольтной батареи
С высоковольтной батареей ...
Описание и работа предохранительной заглушки
Описание
Защитная заглушка установлена в нижней части заднего сиденья. Цепь высокого напряжения можно отключить, удалив предохранительную заглушку.
...
