Замена заднего сиденья в сборе
[Сиденье второго ряда в сборе]
1.
Сдвиньте сиденье второго ряда в сборе [RH] (A) по направлению к передней части автомобиль насколько это возможно.

2.
Ослабьте второй болт крепления центрального замка ремня безопасности (А).
Момент затяжки :
39,2 ~ 53,9 Н·м (4,0 ~ 5,5 кгс·м, 28,9 ~ 39,8 фунт-фут)

3.
Сдвиньте сиденье второго ряда в сборе к передней части автомобиля. настолько далеко, насколько возможно.
4.
Ослабьте задние крепежные болты (А) второго ряда сидений в сборе.
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3–18,8 фунт-фут)
[левый]

[Правый]

5.
Сдвиньте сиденье второго ряда в сборе к задней части автомобиля. настолько далеко, насколько возможно.
6.
Ослабив болты крепления, затем снимите второй ряд сиденье в сборе (А).
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3–18,8 фунт-фут)

7.
Установите в порядке, обратном снятию.
[Сиденье третьего ряда в сборе]
1.
Снимите обшивку багажного отделения (А).

2.
Снимите отделку перегородки багажного отделения (А).

3.
Ослабьте задние крепежные болты (А) сиденья третьего ряда в сборе.
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3–18,8 фунт-фут)

4.
Снимите крышку крепления направляющей сиденья третьего ряда (А).

5.
Ослабив болты крепления, затем снимите третий ряд сиденье в сборе (А).
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3–18,8 фунт-фут)

6.
Установите в порядке, обратном снятию.
Замена крышки спинки заднего сиденья
[Сиденье второго ряда в сборе]
(левый)
•
Наденьте перчатки, чтобы защитить руки.
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите сиденье второго ряда в сборе [LH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Наклоните задний подлокотник к передней части автомобиля, как насколько это возможно.
3.
Чтобы снять задний задний подлокотник (В), ослабьте болты крепления после снятия колпачков (А).

4.

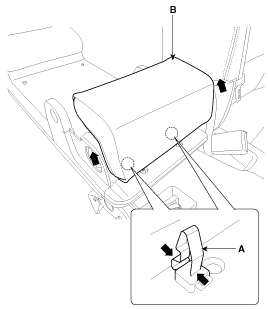

Снимите накладку заднего подлокотника (B), потянув ее, одновременно нажимая обе стороны стопорного штифта (A).

5.
Ослабив крепежный болт и гайки, снимите заднюю Кронштейн заднего подлокотника (А).

6.
Открутив болт крепления, снимаем задний задний подлокотник панель (А).

7.
Нажмите на стопорный штифт (В), снимите подголовник заднего сиденья (А).

8.
Используя отвертку или съемник, снимите задний центральный ремень безопасности. верхняя анкерная крышка (А).

9.
Снимите опору крепления замка заднего сиденья (A) после поворота это против часовой стрелки.

10.
С помощью отвертки или съемника снимите складную крышку заднего сиденья. (А).

11.
Ослабив крепежный винт, снимите заднее сиденье. внешняя крышка экрана (A).

12.
Снимите защитный кожух (А), расположенный в нижней части задней подушки сиденья.

13.
Снимите защитный кожух (А), расположенный в нижней части задней спинка сиденья.

14.
Снимите защиту (А), расположенную в боковой части задней спинка сиденья.

15.
Снимите защитный кожух (А), расположенный в верхней части задней спинка сиденья.

16.
Выверните наизнанку обивку спинки заднего сиденья. Затем вытяните подголовник направляющие (A), зажимая верхнюю часть направляющих, и снимите их.

17.
Снимите обивку спинки заднего сиденья (А) с рамы спинки заднего сиденья.

18.
После удаления ленты-липучки (A) на задней части спинки сиденья и снимите обивку спинки заднего сиденья (В).

19.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
(справа)
•
Наденьте перчатки, чтобы защитить руки.
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите сиденье второго ряда в сборе [RH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Нажмите на стопорный штифт (В), снимите подголовник заднего сиденья (А).

3.
С помощью отвертки или съемника снимите складную крышку заднего сиденья. (А).

4.
Ослабив крепежный винт, снимите заднее сиденье. внешняя крышка экрана (A).

5.
Ослабив крепежный винт, снимите заднее сиденье. внутренняя крышка экрана (A).

6.
Снимите защитный кожух (А), расположенный в нижней части задней подушки сиденья.

7.
Снимите защитный кожух (А), расположенный в нижней части задней спинка сиденья.

8.
Снимите защиту (А), расположенную в боковой части задней спинка сиденья.

9.
Снимите защитный кожух (А), расположенный сбоку внутренней части спинки заднего сиденья.

10.
Снимите защитный кожух (А), расположенный в верхней части задней спинка сиденья.

11.
Выверните наизнанку обивку спинки заднего сиденья. Затем вытяните подголовник направляющие (A), зажимая верхнюю часть направляющих, и снимите их.

12.
Снимите обивку спинки заднего сиденья (А) с рамы спинки заднего сиденья.

13.
После удаления ленты-липучки (A) на задней части спинки сиденья и снимите обивку спинки заднего сиденья (В).

14.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
[Сиденье третьего ряда в сборе]
•
Наденьте перчатки, чтобы защитить руки.
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите сиденье третьего ряда в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Нажмите на стопорный штифт (В), снимите подголовник заднего сиденья (А).

3.
Ослабьте болты крепления каркаса заднего сиденья (А).
Момент затяжки :
44,1 ~ 53,9 Н·м (4,5 ~ 5,5 кгс·м, 32,5 ~ 39,8 фунт-фут)

4.
Сдвиньте раму подушки заднего сиденья (А) к передней части автомобиля. настолько далеко, насколько возможно.

5.
Снимите защиту (А), расположенную в боковой части задней спинка сиденья.

6.
Снимите защитный кожух (А), расположенный в нижней части задней спинка сиденья.

7.
Выверните наизнанку обивку спинки заднего сиденья. Затем вытяните подголовник направляющие (A), зажимая верхнюю часть направляющих, и снимите их.

8.
Снимите обивку спинки заднего сиденья (А) с рамы спинки заднего сиденья.

9.
После удаления ленты-липучки (A) на задней части спинки сиденья и снимите обивку спинки заднего сиденья (В).

10.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
Замена чехла подушки заднего сиденья
[Сиденье второго ряда в сборе]
(левый)
•
Наденьте перчатки, чтобы защитить руки.
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите сиденье второго ряда в сборе [LH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Снимите защитный кожух (А), расположенный в нижней части задней подушки сиденья.

3.
Ослабив крепежный винт, снимите заднее сиденье. ползунковая ручка (А).

4.
Ослабив крепежный винт, снимите заднее сиденье. сдвиньте внешнюю крышку (А).

5.
Снимите защиту (А), расположенную в боковой части задней подушки сиденья.

6.
Снимите чехол подушки заднего сиденья (А) с подушки заднего сиденья. рамка.

7.
После удаления ленты-липучки (A) на задней части подушки сиденья и снимите чехол подушки заднего сиденья (В).

8.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
(справа)
•
Наденьте перчатки, чтобы защитить руки.
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите сиденье второго ряда в сборе [RH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Снимите защитный кожух (А), расположенный в нижней части задней подушки сиденья.

3.
Ослабив крепежный винт, снимите заднее сиденье. ползунковая ручка (А).

4.
Ослабив крепежный винт, снимите заднее сиденье. сдвиньте внешнюю крышку (А).

5.
Снимите защиту (А), расположенную в боковой части задней подушки сиденья.

6.
Снимите чехол подушки заднего сиденья (А) с подушки заднего сиденья. рамка.

7.
После удаления ленты-липучки (A) на задней части подушки сиденья и снимите чехол подушки заднего сиденья (В).

8.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
[Сиденье третьего ряда в сборе]
•
Наденьте перчатки, чтобы защитить руки.
•
Подденьте накладку с помощью пластикового инструмента и нанесите защитную пленку. лентой вокруг соответствующих частей, чтобы предотвратить повреждение.
•
Используйте инструмент для снятия пластиковой панели, чтобы снять внутреннюю отделку. кусочки, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите сиденье третьего ряда в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Ослабьте болты крепления каркаса заднего сиденья (А).
Момент затяжки :
44,1 ~ 53,9 Н·м (4,5 ~ 5,5 кгс·м, 32,5 ~ 39,8 фунт-фут)

3.
Сдвиньте раму подушки заднего сиденья (А) к передней части автомобиля. настолько далеко, насколько возможно.

4.
Ослабив крепежный винт, снимите заднее сиденье. кожух внешней тяги (A).

5.
Ослабив крепежный винт, снимите заднее сиденье. кожух внутреннего звена (A).

6.
Снимите защиту (А), расположенную в боковой части задней подушки сиденья.

7.
Снимите чехол подушки заднего сиденья (А) с подушки заднего сиденья. рамка.

8.
После удаления ленты-липучки (A) на задней части подушки сиденья и снимите чехол подушки заднего сиденья (В).

9.
Установите в порядке, обратном снятию.
•
Замените все поврежденные клипсы.
Замена замка заднего сиденья
[Сиденье второго ряда в сборе]
•
Наденьте перчатки, чтобы защитить руки.
<>
