Kia Sorento: Front Seat Replaccement - Seat & Power Seat - Body (Interior and Exterior) - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: Замена переднего сиденья

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Сиденье и сиденье с электроприводом / Замена переднего сиденья

Замена сиденья в сборе
1.
Снимите крышку крепления сиденья в сборе.
2.
Ослабив болты крепления узла сиденья, снимите сиденье. сборка (А).
Момент затяжки :
44,1 ~ 58,8 Н·м (4,5 ~ 6,0 кгс·м, 32,5~43,4 фунт-фут)

3.
Отсоедините разъем сиденья с электроприводом (А), разъем подушки безопасности (В), разъем замка ремня безопасности (С).
[Драйвер]

[Пассажирский]

4.
Установите в порядке, обратном снятию.
ПРОЦЕДУРА УСТАНОВКИ БОЛТА КРЕПЛЕНИЯ СИДЕНЬЯ
•
Установите в крайнее заднее положение. Проверять затем каждый слайд заблокирован, а затем затяните переднюю болт крепления временно.
•
Установите сиденье в крайнее переднее положение. Проверять что каждый слайд заблокирован, а затем затяните заднюю болт крепления полностью.
•
Установите сиденье в крайнее заднее положение. Полностью проверьте передний крепежный болт.
•
Убедитесь, что сиденье перемещается вперед и назад плавно. и фиксирующая часть запирается должным образом.
Замена крышки кресла
1.
Снимите переключатель наклона спинки (А) и переключатель высоты (В).

2.

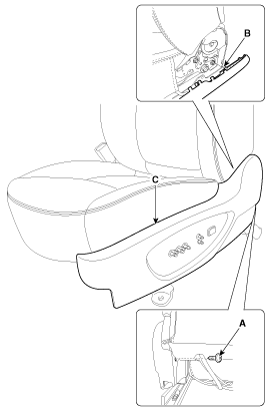

Ослабьте винт крепления наклонного сиденья (А).
3.
С помощью отвертки или съемника.
4.
Нажмите на крючок (B) и снимите крышку кресла (C).
•
Поддевая плоской отверткой, оберните ее защитной лентой и наклейте защитную ленту вокруг соответствующие части, чтобы предотвратить повреждение.

5.
Нажмите на стопорный штифт, отсоедините разъем (А).

6.
Установите в порядке, обратном снятию.
Замена спинки сиденья
•
Замените спинку сиденья в сборе, если система активного подголовника оборудован.
1.
Снимите переднее сиденье в сборе.
2.
Снимите крышку кресла-реклайнера.
3.
Отсоедините кольцо провода обратного воздушного потока (A).
4.
Отсоедините протектор (В).

5.

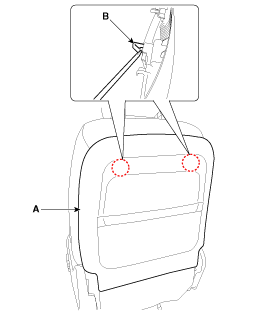

Сдвиньте зажимы (B) со спинки переднего сиденья (A).
•
Нажмите на среднюю часть зажима с помощью плоской головки. отвертка.
•
Будьте осторожны, чтобы не повредить клипсу.

6.
Отсоедините зажим (В) от задней рамы, а затем снимите крышка (А).

7.
Отсоедините разъем, а затем проводку (А).
8.
Снимите монтажный зажим воздушной задней части (B).

9.
Ослабив болты крепления, снимите подушку сиденья. в сборе и спинка сиденья в сборе (A).

10.
Установите в порядке, обратном снятию.
Замена чехла подушки сиденья
1.
Снимите переднее сиденье в сборе.
2.
Снимите крышку кресла-реклайнера.
3.
Ослабив крепежные винты, снимите посадочное место с памятью. блок (А).
4.
Отсоедините разъемы блока сиденья с памятью (B).

5.
Чтобы снять вентиляционный канал подушки сиденья (B), нажмите на оба стороны запорных зажимов (A) в направлении, указанном стрелкой, а затем потяните вверх по вентиляционному каналу верхней подушки сиденья.

6.
Отсоединив защиту (А), снимите подушку сиденья (С).

7.
Отсоедините разъем обогрева сиденья (А).

8.
После снятия кольцевого зажима (B) на передней части подушки сиденья и снимите чехол подушки сиденья (А).
•
При снятии зажима зажимного кольца снимите зажимное кольцо. зажим с прижатием провода, чтобы не отделить провод из губки.

9.
Установите в порядке, обратном снятию.
•
Будьте осторожны, чтобы не повредить линию обогрева сиденья, при установке зажимов.
•
Во избежание образования складок убедитесь, что материал равномерно натянуты на крышку (B) перед закреплением зажимы для захвата (A).
•
Замените зажимы на новые, используя специальный инструмент (С).
