Kia Sorento: ESC Operation Mode - ESC(Electronic Stability Control) System - Brake System - Kia Sorento XM 2011-2023 Service Manual Kia Sorento: Режим работы ESC

XM второго поколения (2011-2023 гг.) / Kia Sorento XM 2011-2023 Руководство по ремонту / Тормозная система / Система ESC (электронный контроль устойчивости) / Режим работы ESC

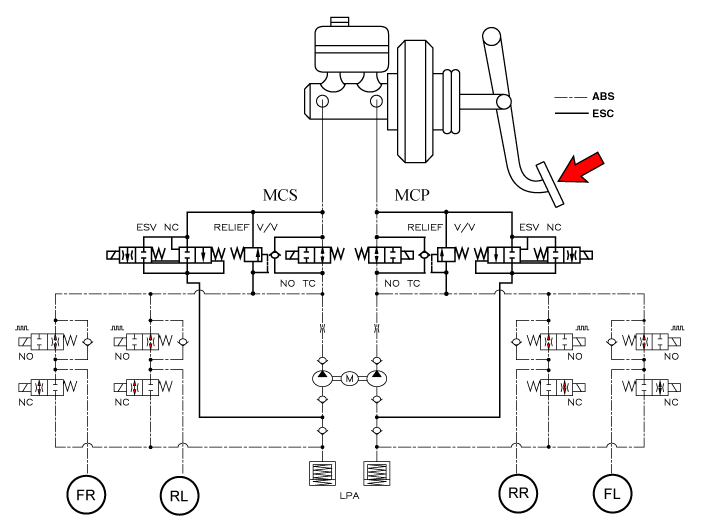

Схема гидравлической системы ESC

1.
ESC не работает: нормальное торможение.
Соленоидный клапан
Преемственность
Клапан
Мотопомпа
Клапан ТК
В (НЕТ)
ВЫКЛЮЧЕННЫЙ
ОТКРЫТЬ
ВЫКЛЮЧЕННЫЙ
ВЫКЛЮЧЕННЫЙ
ВЫХОД (НЗ)
ВЫКЛЮЧЕННЫЙ
ЗАКРЫВАТЬ

2.
работа регулятора скорости
Соленоидный клапан
Преемственность
Клапан
Мотопомпа
Клапан ТК
недостаточная поворачиваемость
(Только внутри
Заднее колесо)
В (НЕТ)
ВЫКЛЮЧЕННЫЙ
ОТКРЫТЬ
НА
НА
ВЫХОД(НЗ)
ВЫКЛЮЧЕННЫЙ
ЗАКРЫВАТЬ
избыточная поворачиваемость
(Только снаружи
переднего колеса)

В (НЕТ)
ВЫКЛЮЧЕННЫЙ
ОТКРЫТЬ
ВЫХОД(НЗ)
ВЫКЛЮЧЕННЫЙ
ЗАКРЫВАТЬ

Модуль контрольной лампы АБС
Активный модуль контрольной лампы АБС указывает на самопроверку и отказ состояние АБС. Контрольная лампа АБС должна гореть:
-
Во время фазы инициализации после IGN ON. (постоянно 3 секунды).
-
В случае торможения работы АБС по отказу.
-
В режиме диагностики.
-
Когда разъем ECU отделен от ECU.
-
Лампа кластера горит, когда связь с модулем CAN невозможна.
Модуль контрольной лампы EBD/стояночного тормоза
Активный модуль контрольной лампы EBD указывает на самопроверку и отказ состояние ЭБД. Однако, если переключатель стояночного тормоза включен, Контрольная лампа EBD всегда горит независимо от функций EBD. Предупреждение EBD лампа должна гореть:
-
Во время фазы инициализации после IGN ON. (постоянно 3 секунды).
-
Когда переключатель стояночного тормоза включен или уровень тормозной жидкости низкий.
-
Когда функция EBD вышла из строя.
-
В режиме диагностики.
-
Когда разъем ECU отделен от ECU.
-
Лампа кластера горит, когда связь с модулем CAN невозможна.
Функция ESC/сигнальная лампа
Функциональная/предупредительная лампа ESC указывает на состояние самопроверки и неисправности. ЕСК.
Функциональная/предупредительная лампа ESC загорается при следующих условиях. :
-
Во время фазы инициализации после IGN ON. (постоянно 3 секунды).
-
Когда функция ESC заблокирована из-за сбоя системы.
-
Когда управление ESC работает. (мигание - 2 Гц)
-
В режиме диагностики (кроме стандартного режима).
-
Лампа кластера горит, когда связь с модулем CAN невозможна.
Лампа выключения ESC
Лампа ESC Off указывает на самопроверку и рабочее состояние ESC.
Индикатор ESC Off работает при следующих условиях:
-
В режиме инициализации после IGN ON. (непрерывно 3 секунды).
-
Лампа ESC Off загорается, когда водитель нажимает кнопку ESC Off.
Переключатель ESC вкл./выкл.
Переключатель ESC On/Off должен использоваться для переключения функции ESC между Состояния включения/выключения в зависимости от действий водителя.
Переключатель Вкл/Выкл должен быть нормально разомкнутым контактным выключателем мгновенного действия. Замкнут. контакты переключают цепь на зажигание.
Начальное состояние функции ESC включено, и переключатель переключает состояние.
Описание ЭСК
Электронный контроль устойчивости (ESC) распознает критические условия вождения, такие как панические реакции в опасных ситуациях, и стабилизирует транспортное средство за счет индивидуального торможения колес и двигателя c ...
Схематические диаграммы
Принципиальная схема - ESC (1) Принципиальная схема - ESC (2) Принципиальная схема - ESC (3) Принципиальная схема - ESC (4) Вход/выход разъема ESC Соединительный терминал Спецификация ...
