Kia Forte: система задней подвески — пара оси с торсионной балкой и задней цилиндрической пружиной
Компоненты и расположение компонентов

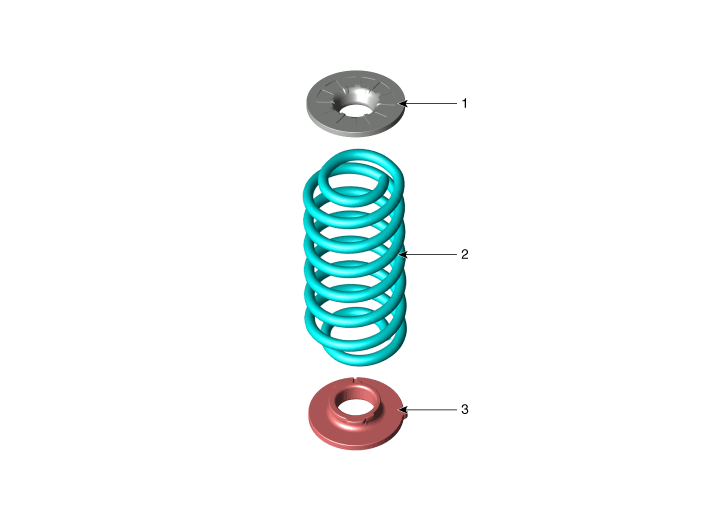

| Компоненты |
|
1. Пружинная верхняя накладка
2. Спиральная пружина |
3. Пружинная нижняя накладка
|
Процедуры ремонта
| Снятие и установка |
| 1. |

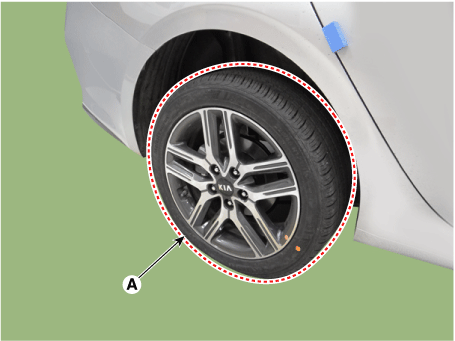

Снимите заднее колесо и шину (А).
|
| 2. |

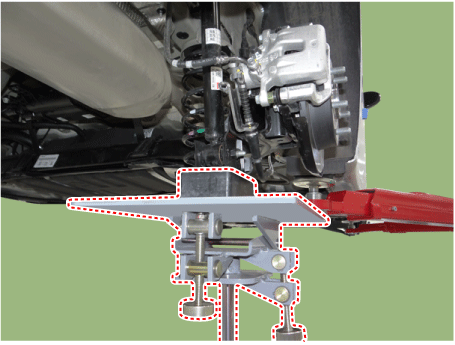

Подоприте домкрат к торсионной оси.
|
| 3. |

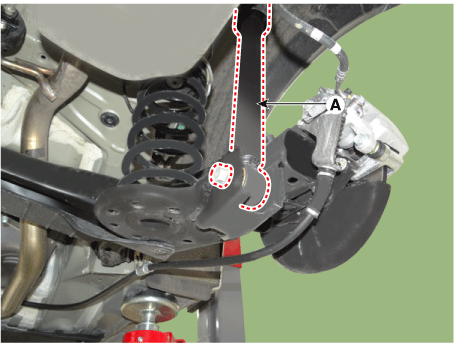

Ослабьте нижний крепежный болт и снимите задний амортизатор. (А).
|
| 4. |

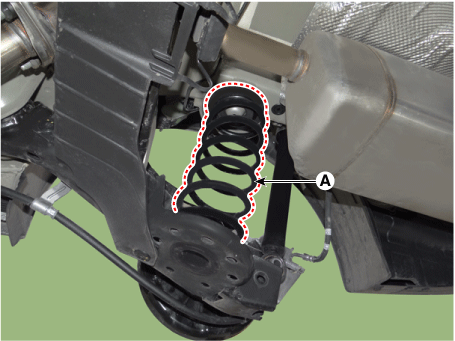

Снимите винтовую пружину (А).
|
| 5. |
Установите в порядке, обратном снятию. |
| 6. |
Проверьте сход-развал колес. (См. Система задней подвески — «Развал-схождение») |
| осмотр |
| 1. |
Проверьте спиральную пружину на наличие трещин и деформации. |
| 2. |
Проверьте подушку цилиндрической пружины на наличие повреждений и деформации. |
