Kia Forte: система передней подвески / передний нижний рычаг

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Подвесная система / Система передней подвески / Передний нижний рычаг

Процедуры ремонта
Снятие и установка
1.

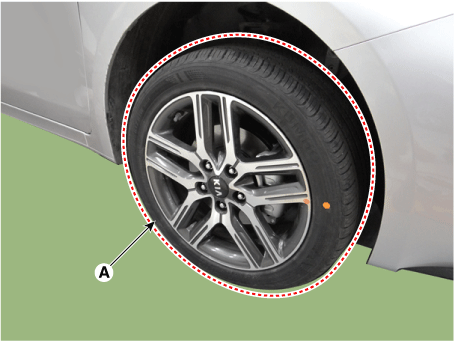

Снимите переднее колесо и шину (А).

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии передней колесо и шина.

2.

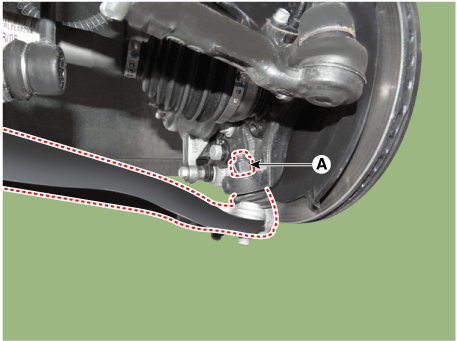

Снимите гайку нижнего рычага (А).

Момент затяжки:

58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

3.

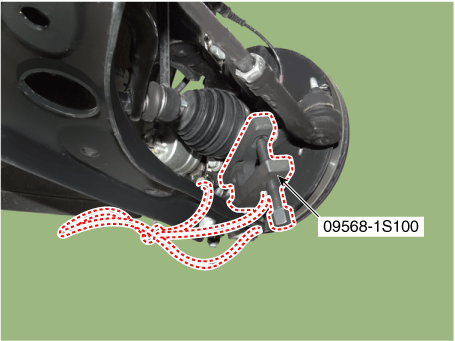

Отсоедините передний нижний рычаг от переднего поворотного кулака с помощью SST (09568-1S100).

•

При использовании SST следите за тем, чтобы не повредить пылезащитную крышку. шарового шарнира нижнего рычага.

•

Держите SST привязанным к машине, потому что существует риск получения травмы. сбросив SST во время снятия шарового шарнира нижнего рычага.

•

Периферийные части могут быть повреждены при снятии шаровой шарнир нижнего рычага с помощью обычного инструмента, такого как рычаг, поэтому обязательно используйте SST.

4.

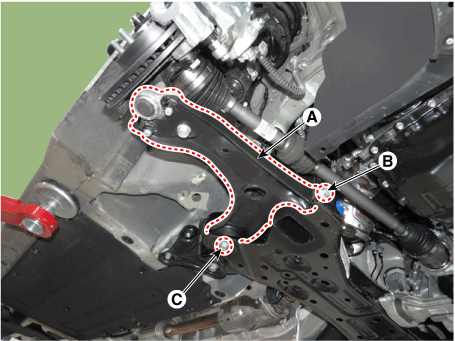

Снимите нижний рычаг (А) с подрамника.

Момент затяжки:

Болт (B): 117,7–137,3 Н·м (12,0–14,0 кгс·м, 86,8–101,3) фунт·фут)

Болт (C): 156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2) фунт·фут)

5.

Установите в порядке, обратном снятию.

6.

Проверьте сход-развал колес.

(См. Система передней подвески — «Выравнивание переднего колеса»)

Разборка
1.

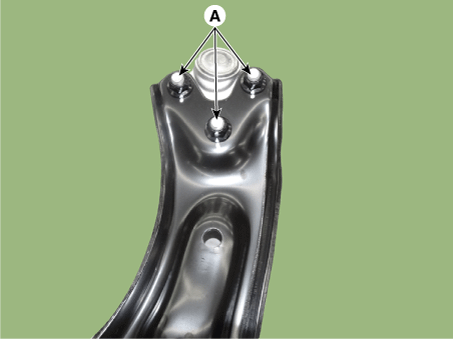

Отсоедините шаровой шарнир после ослабления гайки (А).

Момент затяжки :

117,7–137,3 Н·м (12,0–14,0 кгс·м, 86,6–101,3 фунт-фут)

•

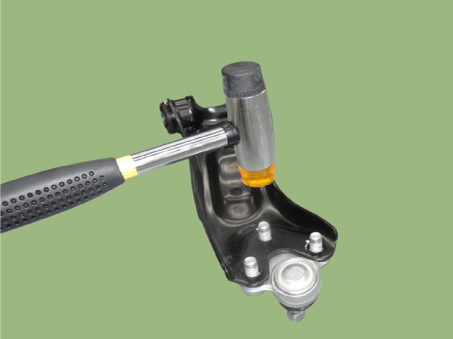

Используя пластиковый молоток, снимите шаровую опору.

•

Не повредить нижний рычаг.

2.

Установите новый шаровой шарнир и затяните гайку (А).

Момент затяжки :

117,7–137,3 Н·м (12,0–14,0 кгс·м, 86,6–101,3 фунт-фут)

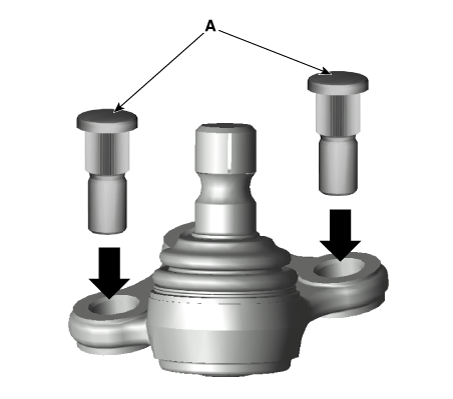

При замене шарового шарнира на новый вставьте болт (А) в шаровой шарнир с определенным давлением.

Вставьте болт в шаровую опору без зазора.

осмотр
1.

Проверьте втулку на предмет износа и износа.

2.

Проверьте нижний рычаг на предмет изгиба или поломки.

3.

Проверьте нижний рычаг на предмет деформации.

4.

Проверьте все болты и гайки.

5.

Проверьте момент вращения шарового шарнира.

При отклонении от нормы замените шаровой шарнир.

Стандартное значение: 9,8 - 29,4 Н·м (1,0 - 3,0 кгс·м, 7,2 - 21,7 фунт-фут)

(1)

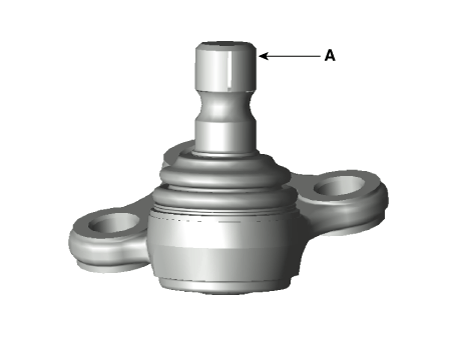

Переместите шаровой палец (A) 5 раз вперед и назад и поверните 5 раз, чтобы равномерно нанести смазку. Закрепите шаровой палец неподвижно на 24 часа в центре, затем повернуть 3 раза вперед и назад, и поверните 3 раза перед измерением крутящего момента.

(2)

Считайте постоянное значение крутящего момента в пределах 180° при вращении со скоростью примерно 12°/с.

Стандартное значение: 9,8 - 29,4 Н·м (1,0 - 3,0 кгс·м, 7,2 - 21,7 фунт-фут)

(3)

Убедитесь, что шаровой палец вращается плавно.

6.

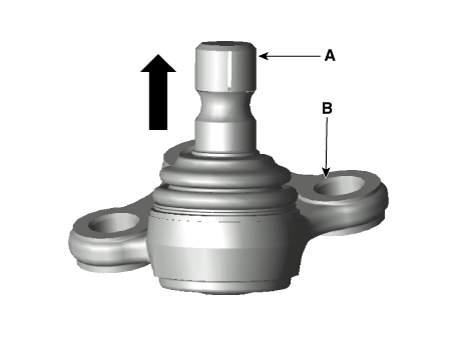

Проверьте осевой свободный ход шаровой шпильки (A). В случае наличия любого свободного хода, замените шаровой шарнир (B).
