Kia Forte: система передней подвески/передний стабилизатор поперечной устойчивости

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Подвесная система / Система передней подвески / Передний стабилизатор поперечной устойчивости

Процедуры ремонта

Снятие и установка

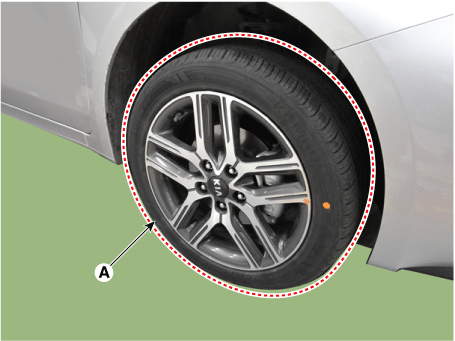

Снимите переднее колесо и шину (А).

Момент затяжки :

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии передней колесо и шина.

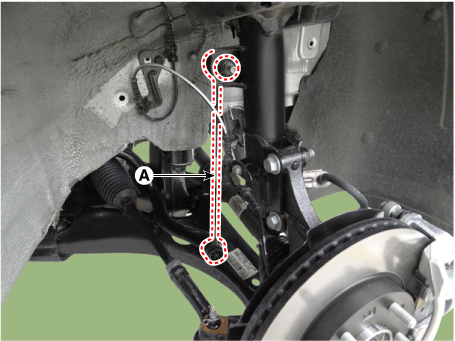

Ослабьте гайку и отсоедините тягу стабилизатора поперечной устойчивости (А).

Момент затяжки:

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

•	При ослаблении гайки зафиксируйте внешний шестигранник стабилизатора ссылка на бар.

•	Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.

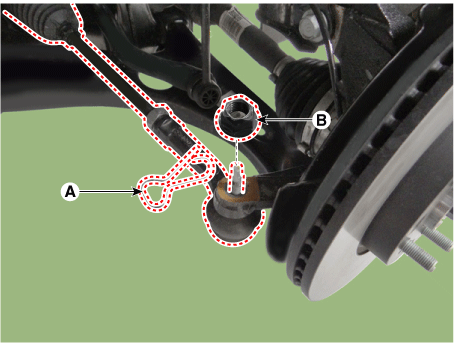

Отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака с помощью SST. (09568-1С100).

(1)	Снимите шплинт (А).

(2)

Снимите корончатую гайку (В).

Момент затяжки:

34,3–44,1 Н·м (3,5–4,5 кгс·м, 25,3–32,5 фунт·фут)

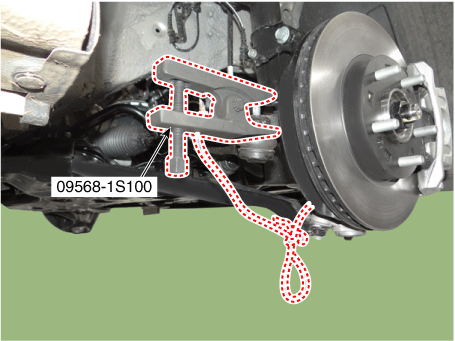

(3)	Отсоедините шаровой шарнир наконечника рулевой тяги от поворотного кулака с помощью СТ (09568-1С100).

Отсоедините передний нижний рычаг от переднего поворотного кулака с помощью SST (09568-1S100).

(1)

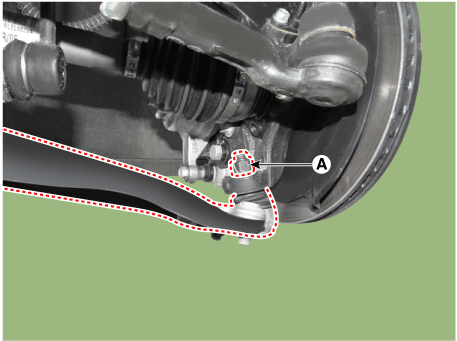

Снимите гайку нижнего рычага (А).

Момент затяжки:

58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

(2)

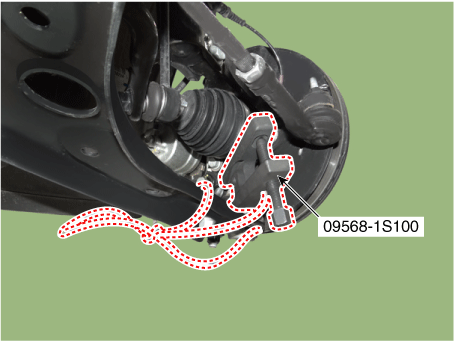

Отсоедините передний нижний рычаг от переднего поворотного кулака с помощью SST. (09568-1С100).

•	При использовании SST следите за тем, чтобы не повредить пыль. крышка шаровой опоры нижнего рычага.

•	Держите SST привязанным к машине, потому что есть риск травмы при падении SST во время удаления шаровая опора нижнего рычага.

•	Периферийные части могут быть повреждены при снятии шаровой шарнир нижнего рычага с помощью общего инструмента, такого как в качестве рычага, поэтому обязательно используйте SST.

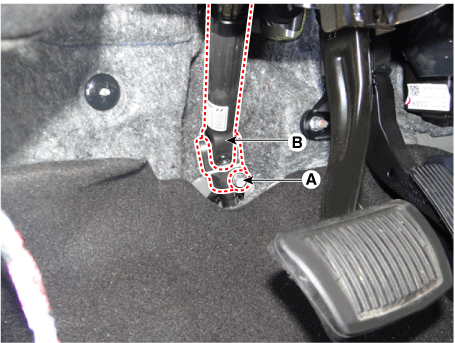

Ослабьте болт (А) и затем отсоедините универсальный шарнир (В).

Момент затяжки:

32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

•	Не используйте болт повторно.

•	Заблокируйте рулевое колесо в положении прямо чтобы предотвратить повреждение внутреннего троса часовой пружины.

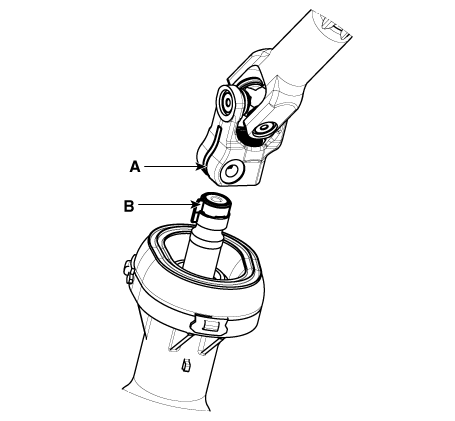

•	При сборке вставьте шплинт (B) в универсальный прорезь шарнирной вилки (A), как показано на рисунке ниже.

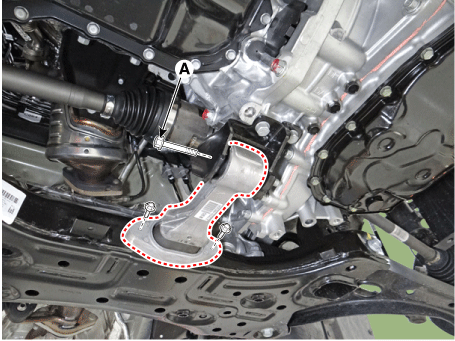

Снимите крепежный болт кронштейна тяги (А).

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

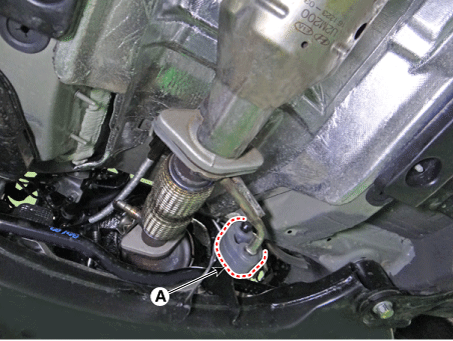

7.	Отсоедините резиновую подвеску переднего глушителя (А).

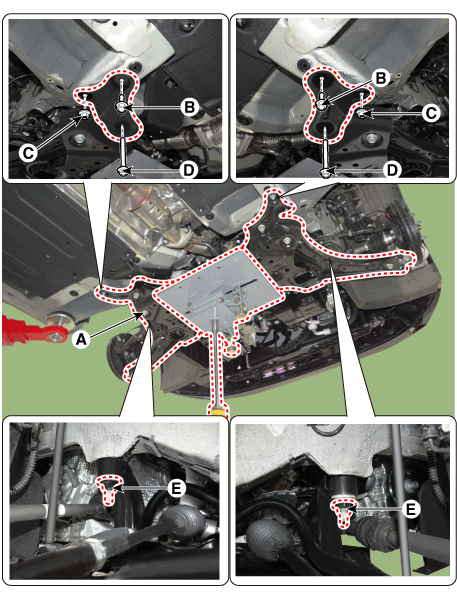

Подоприте подрамник (А) домкратом, а затем отверните болты подрамника. и орехи.

Момент затяжки:

Болты (B), гайки (C): 44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5 - 39,8 фунт·фут)

Болты (D), гайки (E): 176,5–196,1 Н·м (18,0–20,0 кгс·м, 130,2 - 144,7 фунт·фут)

9.	Снимите подрамник (А).

10.

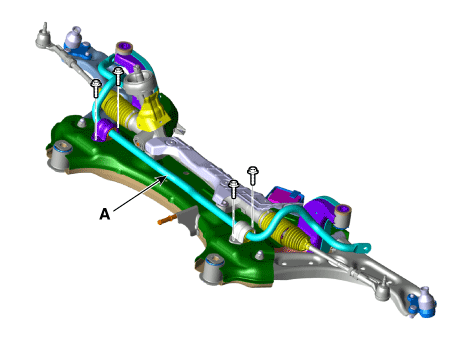

Ослабьте болты и снимите стабилизатор поперечной устойчивости (А).

Момент затяжки:

44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5–39,8 фунт·фут)

11.

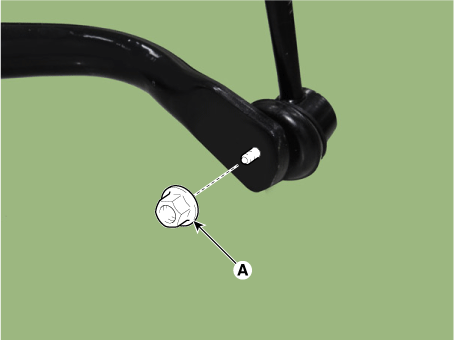

Ослабьте гайку (А) и снимите стойку стабилизатора.

Момент затяжки:

98,0–117,6 Н·м (10,0–12,0 кгс·м, 72,3–86,7 фунт-фут)

•	При ослаблении гайки (А) зафиксируйте внешний шестигранник тяга стабилизатора поперечной устойчивости.

•	Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.

12.	Установите в порядке, обратном снятию.

13.	Проверьте сход-развал колес. (См. Система передней подвески — «Выравнивание переднего колеса»)

осмотр

1.	Проверьте втулку на предмет износа и износа.

2.	Проверьте передний стабилизатор поперечной устойчивости на предмет деформации.

3.	Проверьте шаровой шарнир тяги переднего стабилизатора на наличие повреждений.
