Kia Forte: система задней подвески — многорычажная / задний нижний рычаг

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Подвесная система / Система задней подвески — многорычажная / Задний нижний рычаг

Процедуры ремонта

Снятие и установка

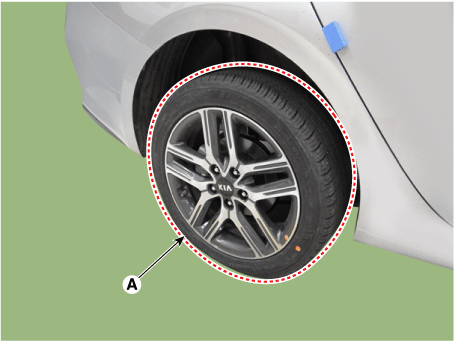

Снимите заднее колесо и шину (А).

Момент затяжки :

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии задней колесо и шина.

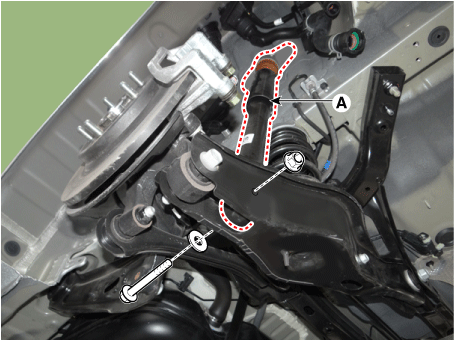

Отделите задний амортизатор (А) от заднего держателя, ослабив болт и гайка нижнего крепления.

Момент затяжки :

137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,3–115,7 фунт·фут)

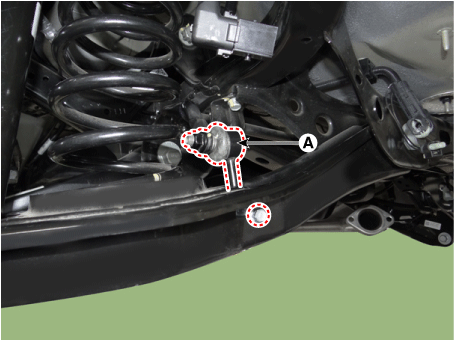

Отделите заднюю стойку стабилизатора (А), ослабив гайку.

Момент затяжки :

58,8–78,5 Н·м (6,0–8,0 кгс·м, 43,4–57,9 фунт-фут)

При ослаблении гайки зафиксируйте внешний шестигранник стабилизатора поперечной устойчивости связь.

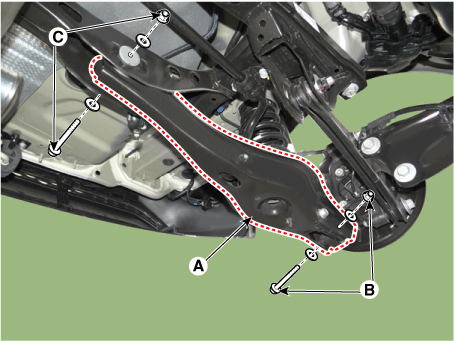

Снимите нижний рычаг (А), ослабив болты и гайки.

Момент затяжки :

Болт и гайка (B): 137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,3 - 115,7 фунт·фут)

Болт и гайка (C): 107,9–117,7 Н·м (11,0–12,0 кгс·м, 79,6 - 86,8 фунт·фут)

Установите домкрат под нижний рычаг, чтобы снять его в состояние без нагрузки.

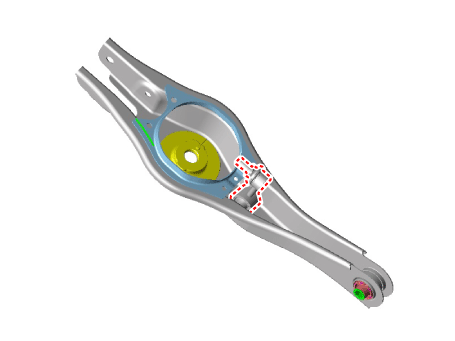

Снимите стойку стабилизатора с заднего нижнего рычага.

Момент затяжки :

19,6–29,4 Н·м (2,0–3,0 кгс·м, 14,5–21,7 фунт-фут)

6.	Установите в порядке, обратном снятию.

7.	Проверьте сход-развал колес. (См. Система задней подвески — «Развал-схождение»)

осмотр

1.	Проверьте втулку на предмет износа и износа.

2.	Проверьте задний нижний рычаг на предмет деформации.

3.	Проверьте наличие всех болтов и гаек.

4.	Проверьте трещины или порезы нижней части.
