Hyundai Tucson: Система ESC (электронная система стабилизации) / Компоненты блока управления ESC и расположение компонентов

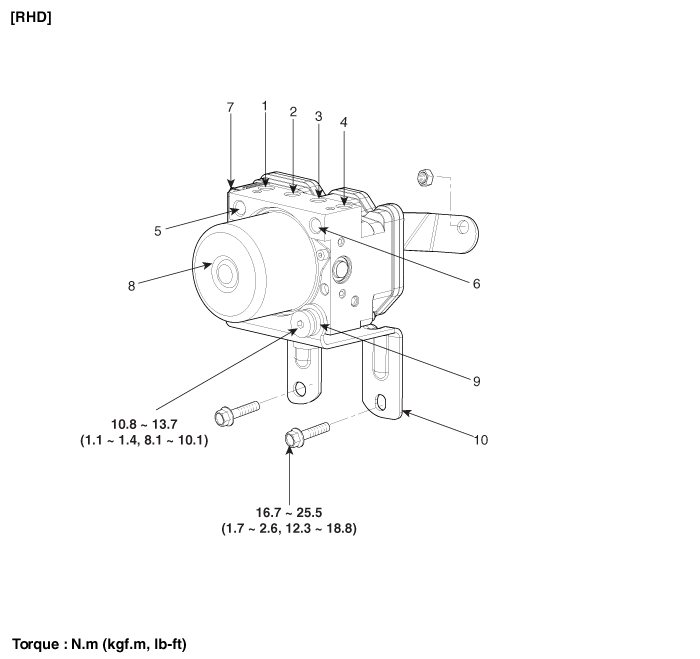

| Компоненты (1) |
|
1. Передняя левая труба
2. Задняя - правая трубка 3. Задняя - левая трубка 4. Передняя правая труба 5. МС2 |
6. МС1
7. Разъем модуля управления ESC 8. Модуль управления ESC (HECU) 9. Демпфер 10. Кронштейн |

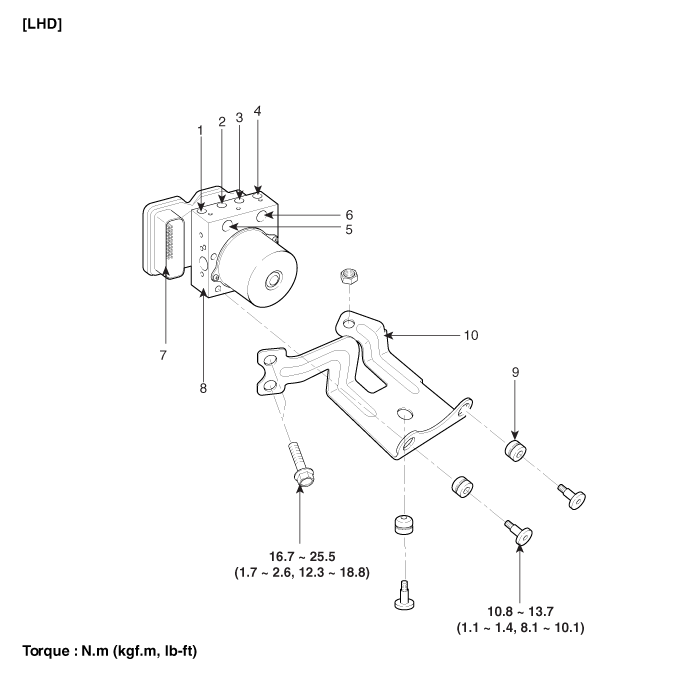

| Компоненты (2) |
|
1. Передняя левая труба
2. Задняя - правая трубка 3. Задняя - левая трубка 4. Передняя правая труба 5. МС2 |
6. МС1
7. Разъем модуля управления ESC 8. Модуль управления ESC (HECU) 9. Демпфер 10. Кронштейн |
Поиск неисправностей
Диагностика отказа
1.
В принципе, управление ESC и TCS запрещено при отказе ABS.
2.
При отказе ESC или TCS запрещается только отказавший системный контроль.
3.
Однако, когда...
Процедуры ремонта блока управления ESC
Удаление
1.
Выключите зажигание.
2.
Отсоедините тормозные трубки от HECU, отвернув гайки против часовой стрелки с помощью гаечного ключа.
Момент затяжки :
АБС: 12,7 ~ 16,7 Нм (1,3 ~ 1 ...
