Hyundai Tucson: Процедуры ремонта системы ESC (электронной системы стабилизации) / блока управления ESC

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Тормозная система / Система ESC (электронная система стабилизации) / Процедуры ремонта блока управления ESC

Удаление
1.
Выключите зажигание.
2.
Отсоедините тормозные трубки от HECU, отвернув гайки против часовой стрелки с помощью гаечного ключа.
Момент затяжки :
ABS: 12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)
ESC: 18,6 ~ 22,6 Н·м (1,9 ~ 2,3 кгс·м, 13,7 ~ 16,6 фунт-фут)
[левый руль]

[Правый руль]

3.
Потяните вверх замок разъема HECU, затем отсоедините разъем.
4.
Ослабьте болты (А) и гайку (В) кронштейна HECU, затем снимите HECU и кронштейн.
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3 ~ 18,8 фунт-фут)
[левый руль]

[Правый руль]

1.
Никогда не пытайтесь разбирать HECU.
2.
HECU необходимо транспортировать и хранить в.
3.
Никогда не ударяйте по HECU.
5.
Выверните 3 болта, затем снимите кронштейн с HECU.
Момент затяжки :
10,8 ~ 13,7 Н·м (1,1 ~ 1,4 кгс·м, 8,0 ~ 10,1 фунт-фут)
Монтаж
1.
Установка обратна снятию.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему.
(См. прокачку АБС)
4.

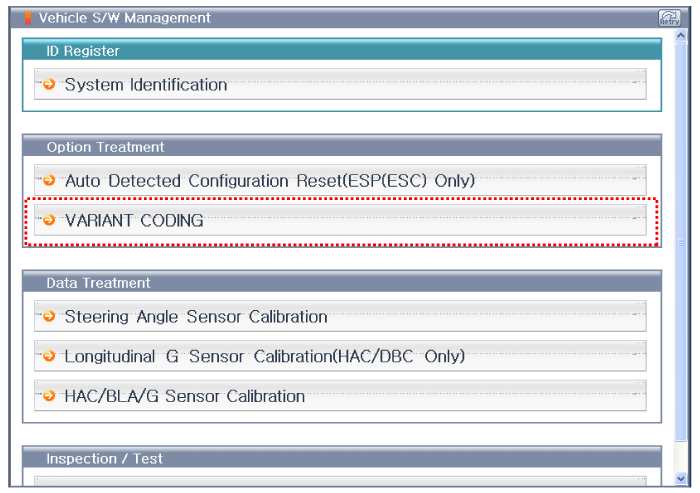

Вариантное кодирование.
Автомобили 2WD и 4WD делят HECU друг с другом. Чтобы применить соответствующее транспортное средство, HECU необходимо выполнить процесс кодирования вариантов.
Процесс вариантного кодирования необходим, когда:
А.
HECU заменен.
Б.
C1702 Обнаружен код DTC (ошибка вариантного кодирования).

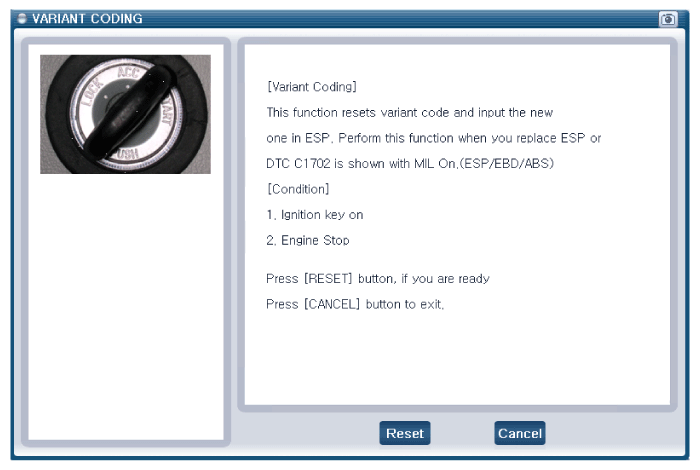

Выполните вариантное кодирование.

5.
Выполните калибровку продольного датчика.
(См. ESC (Электронная система стабилизации) — «Датчик продольного ускорения»)

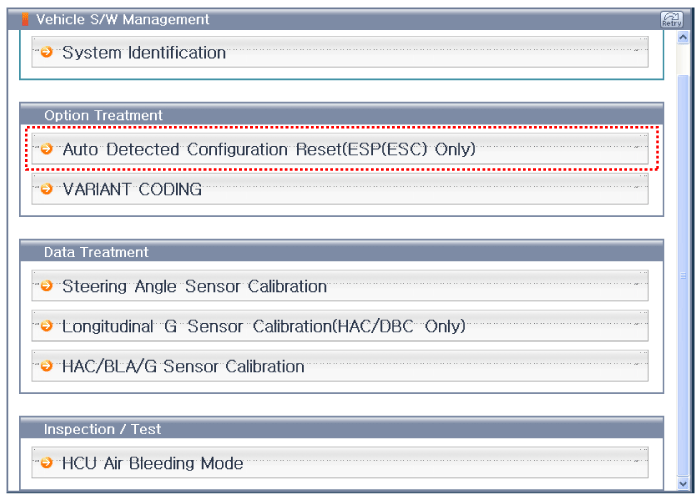

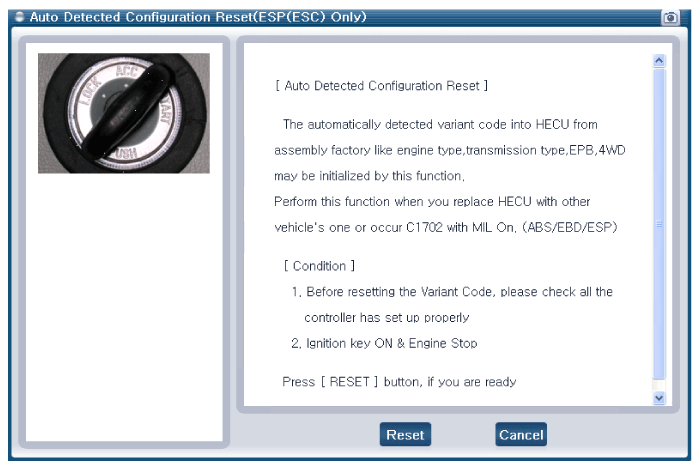

[Автоматическая калибровка датчика]

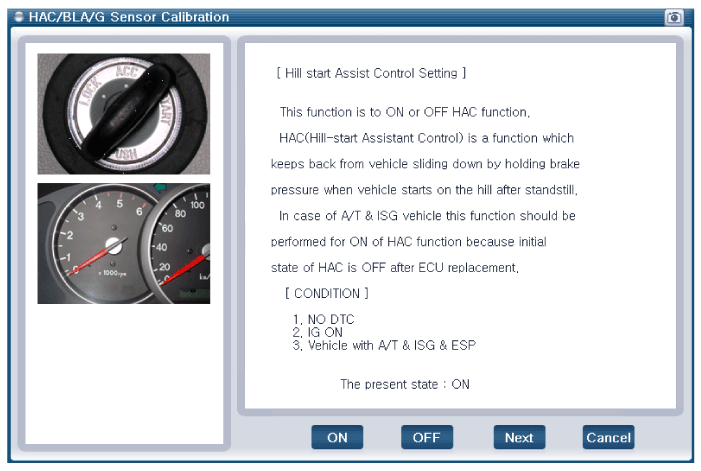

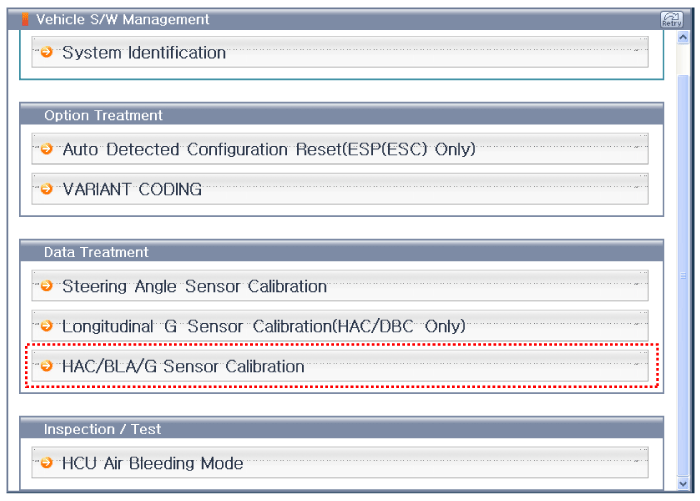

[Настройка управления системой помощи при трогании на подъеме]

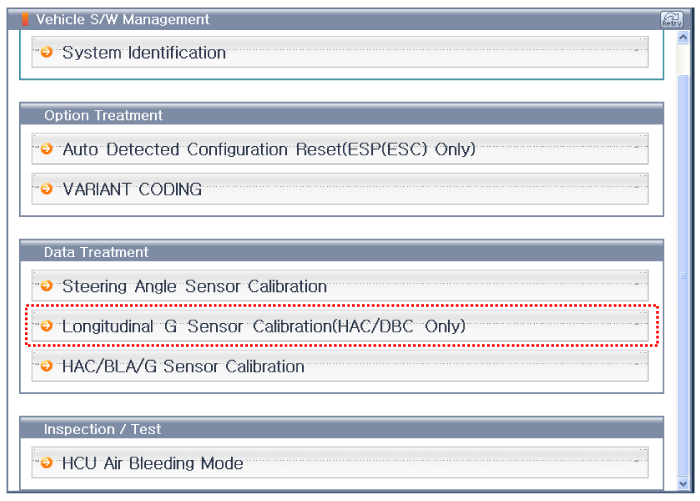

[Калибровка датчика продольного ускорения]
