Hyundai Palisade: SRSCM / Датчик лобового столкновения (FIS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Сдержанность / SRSCM / Датчик фронтального удара (FIS)

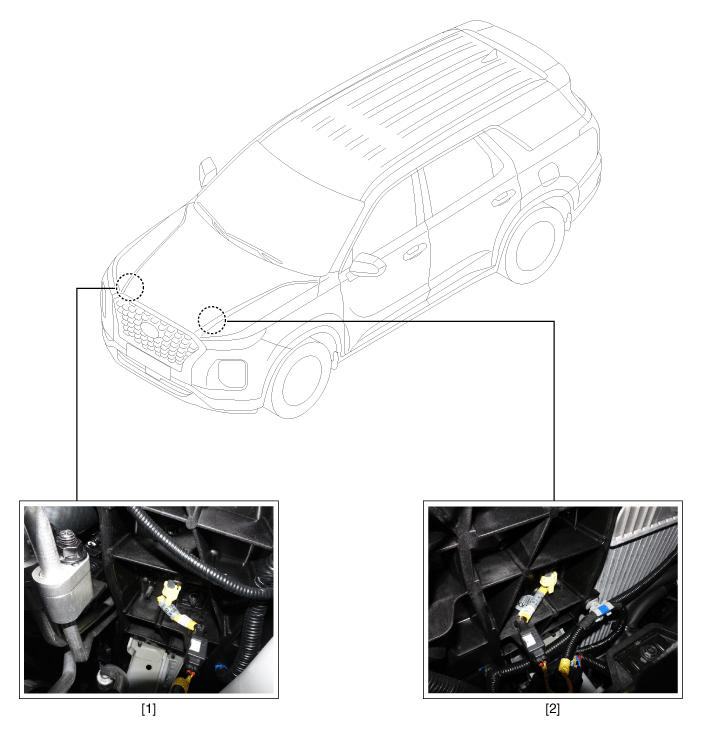

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

1. Датчик лобового столкновения (FIS)

2. Датчик лобового столкновения (FIS)

Описание и работа

Описание

Датчик лобового столкновения (FIS) установлен в переднем концевом модуле (FEM). Они дистанционные датчики, определяющие ускорение из-за столкновения при его установке расположение. Основная цель датчика лобового удара (FIS) состоит в том, чтобы обеспечить указание на столкновение. Датчик лобового удара (FIS) посылает ускорение данные в SRSCM.

Процедуры ремонта

Удаление

•	Не включайте зажигание и не подключайте аккумулятор кабель при замене датчика лобового столкновения.

1.	Отсоедините отрицательный кабель аккумулятора и подождите не менее трех минут. перед началом работы.

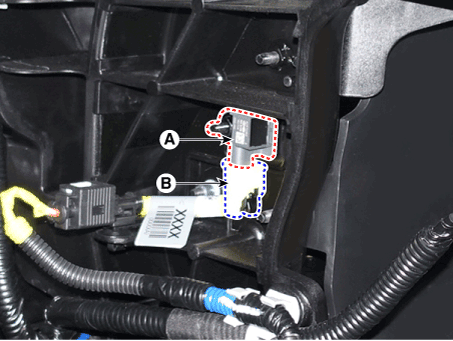

2.	Отсоедините разъем датчика лобового удара (В), а затем снимите датчик лобового удара (А) после ослабления крепежного болта.

Монтаж

•	Не включайте зажигание и не подключайте аккумулятор кабель при замене датчика лобового столкновения.

1.	Установите новый датчик фронтального удара.

Затяните гайку крепления датчика лобового столкновения.

Момент затяжки :

7,8–10,8 Н·м (0,8–1,0 кгс·м, 5,7–7,2 фунт-фут)

3.	Подсоедините разъем датчика фронтального удара.

4.	Установите радиатор в сборе.

5.	Подсоедините отрицательный кабель аккумуляторной батареи.

6.	После установки датчика лобового столкновения убедитесь в правильности работы системы. : Включите зажигание; индикатор SRS должен загореться около шести секунд, а затем погаснет.
