Hyundai Palisade: SRSCM / датчик бокового удара (SIS)

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Сдержанность / SRSCM / Датчик бокового удара (SIS)

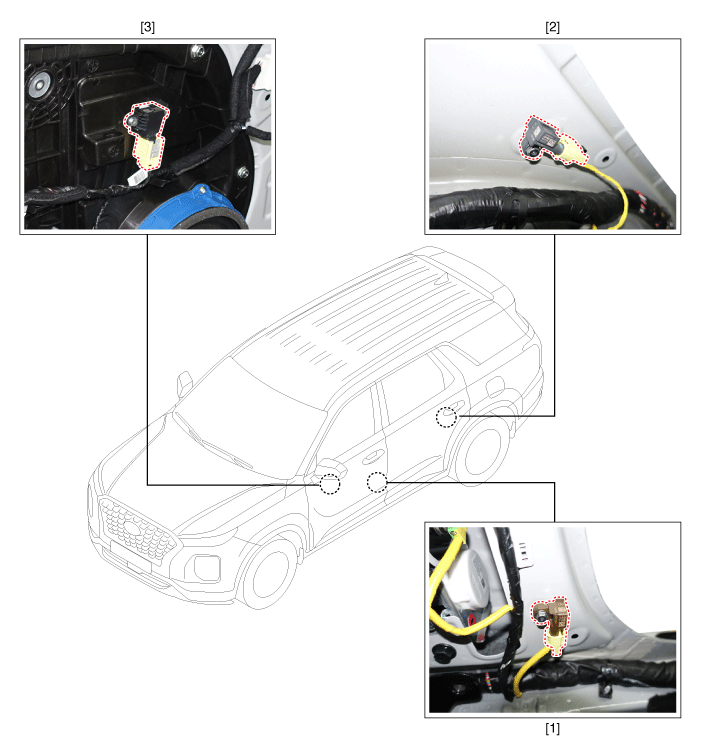

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

1. Датчик гравитационного бокового удара [G-SIS (центральная стойка)]
2. Датчик гравитационного бокового удара [G-SIS (C-стойка)]

3. Боковой удар спереди Датчик (P-SIS)

Описание и работа

Описание

Система датчика бокового удара (SIS) состоит из двух типов датчиков бокового удара. которые установлены в каждом центре модуля передней двери (слева и справа) и два задних датчика, которые установлены в задней стойке (левый и правый).

•	Датчик переднего бокового удара также называется P-SIS, поскольку он обнаруживает давление из-за столкновения в месте его установки.

•	Датчик заднего бокового удара также называется A-SIS, потому что он обнаруживает ускорение из-за столкновения в месте его установки.

SRSCM определяет срабатывание подушки безопасности и время срабатывания через сигнал столкновения SIS, когда происходит столкновение.
