Hyundai Kona: ABS (антиблокировочная система тормозов) / Электрические схемы

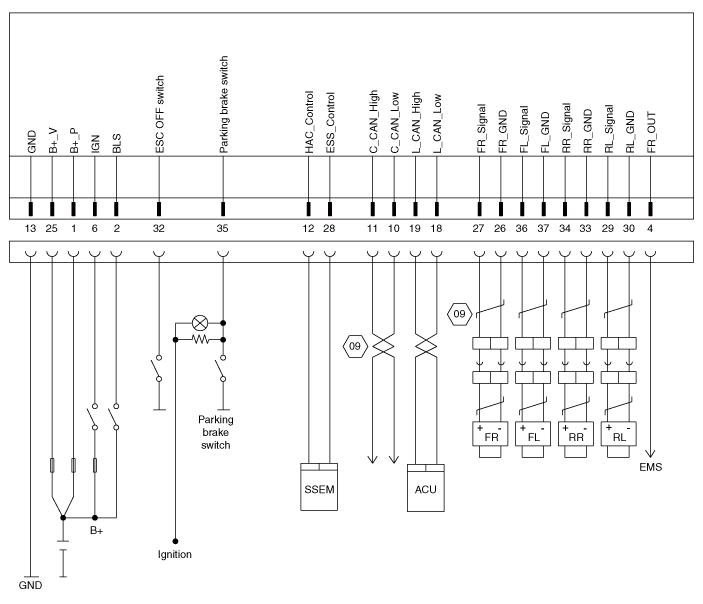

| Схематические диаграммы |

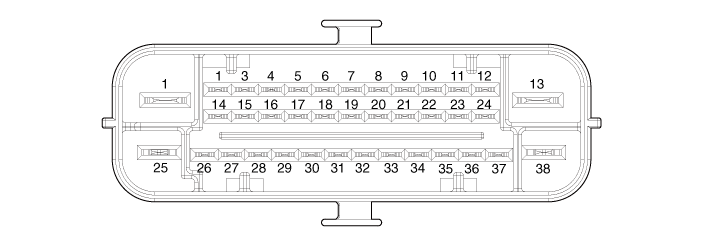

| Терминальная функция |
|
Пин №
|
Описание
|
Ток 12В/20С (Ампер)
|
Диапазон напряжения (В)
|
|
1
|
Электропитание двигателя насоса
|
≤ 34
|
0–18
|
|
2
|
Выключатель стоп-сигнала
|
≤ 22 м
|
0–18
|
|
4
|
FR Питание датчика скорости вращения колеса
|
-
|
0–18
|
|
6
|
IGN 1
|
≤ 10 м
|
0–18
|
|
10
|
C-CAN низкий
|
44м тип.
|
0–18
|
|
11
|
C-CAN высокий
|
44м тип.
|
0–18
|
|
12
|
HAC контроль
|
-
|
0–18
|
|
13
|
Земля для рециркуляционного насоса
|
-
|
-
|
|
18
|
L-CAN низкий
|
44м тип.
|
0–18
|
|
19
|
L-CAN высокий
|
44м тип.
|
0–18
|
|
25
|
Электропитание электромагнитных клапанов
|
≤ 17
|
0–18
|
|
26
|
FR Масса датчика скорости колеса
|
≤ 34 м
|
0–18
|
|
27
|
FR Сигнал датчика скорости вращения колеса
|
≤ 34 м
|
0–18
|
|
28
|
контроль ЭСС
|
-
|
0–18
|
|
29
|
RL Сигнал датчика скорости вращения колеса
|
≤ 34 м
|
0–18
|
|
30
|
RL Датчик частоты вращения колеса масса
|
≤ 34 м
|
0–18
|
|
32
|
Переключатель постоянного тока
|
≤ 18 м
|
0–18
|
|
33
|
Сигнал датчика скорости заднего колеса
|
≤ 34 м
|
0–18
|
|
34
|
Масса датчика скорости заднего колеса
|
≤ 34 м
|
0–18
|
|
35
|
Выключатель стояночного тормоза
|
≤ 18 м
|
0–18
|
|
36
|
FL Сигнал датчика скорости вращения колеса
|
≤ 34 м
|
0–18
|
|
37
|
FL Заземление датчика скорости вращения колеса
|
≤ 34 м
|
0–18
|
Описание и работа
Описание
Эта спецификация относится к HCU (гидравлическому блоку управления) и ECU (электронному блоку управления).
Блок управления) блока HECU (гидравлический и электронный блок управления).
Эта спецификация...
Процедуры ремонта
осмотр
Прокачка системы ABS
Эта процедура должна выполняться для обеспечения адекватного выпуска воздуха и наполнения
блока ESC, тормозных магистралей и главного цилиндра с тормозной жидкостью...
