Hyundai Kona: ABS (антиблокировочная система тормозов) / Описание и работа

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Тормозная система / АБС (антиблокировочная тормозная система) / Описание и работа

Описание
Эта спецификация относится к HCU (гидравлическому блоку управления) и ECU (электронному блоку управления). Блок управления) блока HECU (гидравлический и электронный блок управления).
Эта спецификация предназначена для проектирования проводки и установки ЭБУ АБС.
Этот блок имеет следующие функции.
–
Ввод сигнала от датчиков скорости вращения колес, прикрепленных к каждому колесу.
–
Контроль тормозной силы.
–
Отказоустойчивая функция.
–
Функция самодиагностики.
–
Интерфейс с внешним диагностическим тестером.
Место установки: моторный отсек
–
Длина тормозной трубки от порта главного цилиндра до впускного порта HECU должна быть макс. 1м
–
Положение не должно быть близко к блоку двигателя и не ниже колесо.
Операция
ЭБУ должен быть приведен в действие включением рабочего напряжения (IGN).
По завершении фазы инициализации ЭБУ должен быть готов к работе.
В рабочем состоянии ЭБУ должен быть готов, в указанных пределах (напряжение и температура), для обработки сигналов, предлагаемых различными датчиками и переключается в соответствии с алгоритмом управления, заданным программным обеспечением и для управления гидравлическими и электрическими приводами.
Обработка сигнала датчика колеса
ЭБУ должен получать сигнал скорости вращения колеса от четырех активных колесных датчиков.
Сигналы колес преобразуются в сигнал напряжения с помощью устройства формирования сигнала. схема после получения текущего сигнала от активных колесных датчиков и задается как вход в MCU.
Электромагнитный клапан управления
Когда одна сторона катушки клапана подключена к положительному напряжению, т.е. обеспечивается через реле клапана, а другая сторона подключена к земле по полупроводниковой схеме срабатывает электромагнитный клапан.
Электрическая функция катушек всегда контролируется тестом клапана. импульс в нормальных условиях эксплуатации.
Пределы напряжения
–
Перенапряжение
При обнаружении повышенного напряжения (выше 16,8 В) ЭБУ отключает питание. реле клапана и отключает систему.
Когда напряжение возвращается в рабочий диапазон, система возвращается к нормальное состояние после фазы инициализации.
–
Пониженное напряжение
В случае пониженного напряжения (ниже 9,3 В) управление АБС блокируется. и сигнальная лампа должна быть включена.
Когда напряжение возвращается в рабочий диапазон, контрольная лампа включается выключается, и ЭБУ возвращается в нормальный режим работы.
Проверка двигателя насоса
ЭБУ выполняет тест электродвигателя насоса на скорости 30 км/ч один раз после включения зажигания. на.
Диагностический интерфейс
Неисправности, обнаруженные ECU, кодируются в ECU, сохраняются в EEPROM и считывается диагностическим оборудованием при включении зажигания.
Интерфейс диагностики также можно использовать для тестирования ЭБУ в процессе производства. ECU и для приведения в действие HCU (линия стравливания воздуха или Roll and Brake Test линия).
Модуль сигнальной лампы
[Супервидение]

[Общий]

1.
Контрольная лампа АБС
Активная контрольная лампа АБС указывает на самопроверку и состояние неисправности. АБС. Контрольная лампа АБС должна гореть:
–
Во время фазы инициализации после IGN ON. (непрерывно 3 секунды)
–
В случае торможения работы АБС по отказу.
–
В режиме диагностики.
–
Когда разъем ECU отделен от ECU.
2.
Контрольная лампа EBD/стояночного тормоза
Активная контрольная лампа EBD указывает на состояние самопроверки и неисправности. из ЕБД. Однако, если переключатель стояночного тормоза включен, контрольная лампа EBD всегда включена независимо от функций EBD. Контрольная лампа EBD должна гореть:
–
Во время фазы инициализации после IGN ON. (непрерывно 3 секунды)
–
Когда переключатель стояночного тормоза включен или уровень тормозной жидкости низкий.
–
Когда функция EBD вышла из строя.
–
В режиме диагностики.
–
Когда разъем ECU отделен от ECU.
Управление АБС
1.

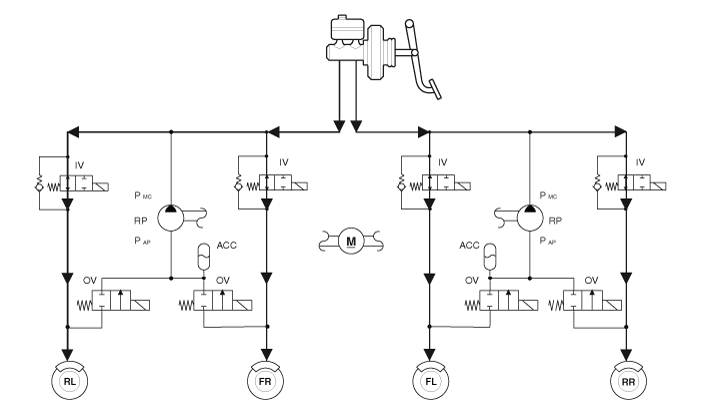

Обычное торможение без ABS

Впускной клапан (IV)
Выпускной клапан (ОВ)
Обратный насос
Операция
Открыть
Закрывать
ВЫКЛЮЧЕННЫЙ

•
IV : Впускной клапан
•
ОВ: выпускной клапан
•
RL : Заднее левое колесо
•
FR : Переднее правое колесо
•
FL: переднее левое колесо
•
RR : Заднее правое колесо
•
РП: Обратный насос
2.

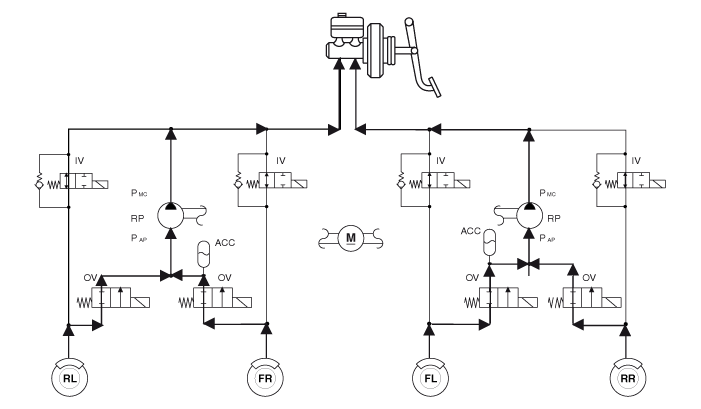

Режим уменьшения

Впускной клапан (IV)
Выпускной клапан (ОВ)
Обратный насос
Операция
Закрывать
Открыть
ВКЛ (управление скоростью двигателя)

•
IV : Впускной клапан
•
ОВ: выпускной клапан
•
RL : Заднее левое колесо
•
FR : Переднее правое колесо
•
FL: переднее левое колесо
•
RR : Заднее правое колесо
•
РП: Обратный насос
3.

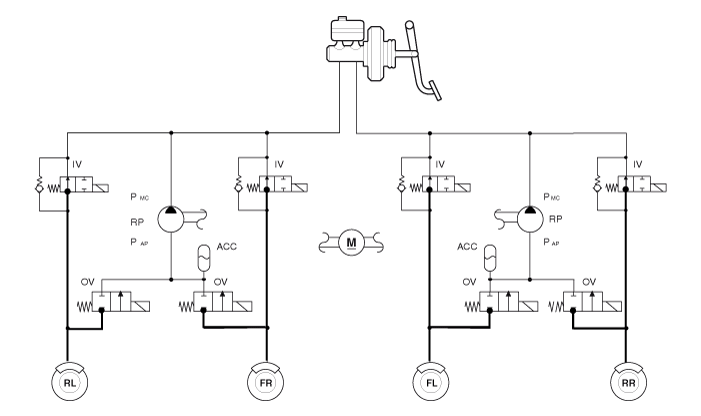

Режим удержания

Впускной клапан (IV)
Выпускной клапан (ОВ)
Обратный насос
Операция
Закрывать
Закрывать
ВКЛ (управление скоростью двигателя)

•
IV : Впускной клапан
•
ОВ: выпускной клапан
•
RL : Заднее левое колесо
•
FR : Переднее правое колесо
•
FL: переднее левое колесо
•
RR : Заднее правое колесо
•
РП: Обратный насос
4.

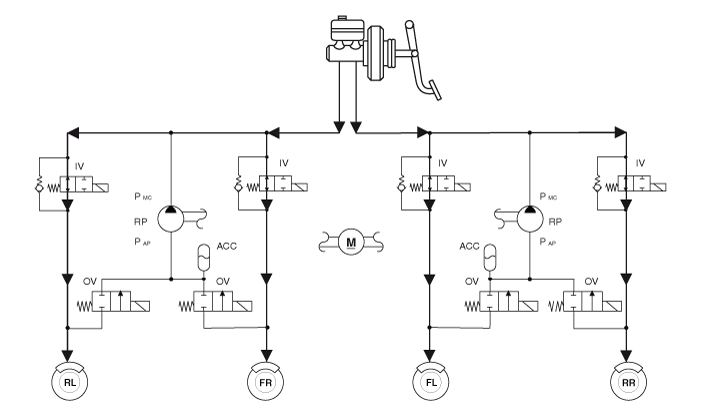

Режим увеличения

Впускной клапан (IV)
Выпускной клапан (ОВ)
Обратный насос
Операция
Открыть
Закрывать
ВКЛ (управление скоростью двигателя)

•
IV : Впускной клапан
•
ОВ: выпускной клапан
•
RL : Заднее левое колесо
•
FR : Переднее правое колесо
•
FL: переднее левое колесо
•
RR : Заднее правое колесо
•
РП: Обратный насос
Компоненты и расположение компонентов
Компоненты 1. Блок управления АБС (HECU) 2. Датчик скорости переднего колеса 3. Датчик скорости заднего колеса 4. Контрольная лампа АБС 5. Контрольная лампа EBD/стояночного тормоза ...

Принципиальные диаграммы
Схематические диаграммы Терминальная функция Пин № Описание Ток 12В/20С (Ампер) Диапазон напряжения (В) ...
