Hyundai Kona: ABS (антиблокировочная система тормозов) / Процедуры ремонта

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Тормозная система / АБС (антиблокировочная тормозная система) / Процедуры ремонта

осмотр
Прокачка системы ABS
Эта процедура должна выполняться для обеспечения адекватного выпуска воздуха и наполнения блока ESC, тормозных магистралей и главного цилиндра тормозной жидкостью.
1.
Снимите крышку бачка и заполните бачок тормозной системы тормозной жидкостью. жидкость.
•
Если на окрашенной поверхности есть тормозная жидкость, немедленно смыть.
•
Рекомендуемая жидкость........ DOT3 или DOT4
2.
Подсоедините разъем самодиагностики (16-контактный), расположенный под водительской стороной. краш-пад к устройству самодиагностики, а затем включите самодиагностику устройство после включения ключа.
3.

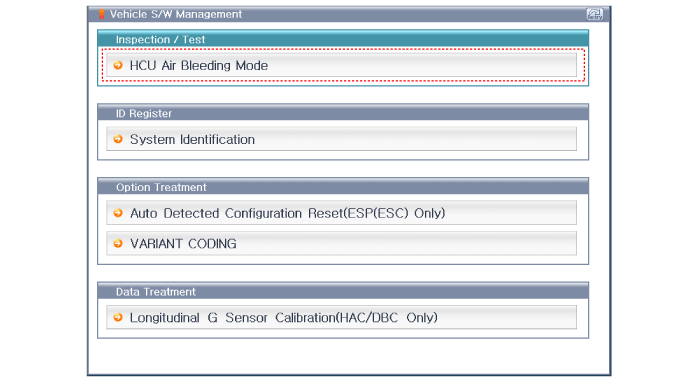

Выберите «модель автомобиля» и «ABS/ESC» на экране выбора автомобиля GDS, затем выберите ОК.
4.

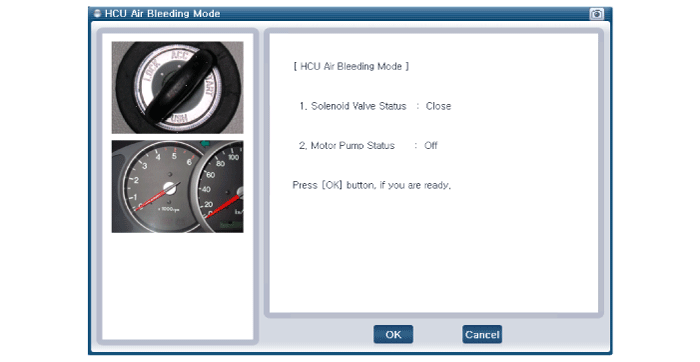

Выберите режим выпуска воздуха HCU.

5.
Попросите помощника несколько раз нажать на педаль тормоза, чтобы усилить давление. и держите ее нажатой.
6.
Нажмите на педаль тормоза несколько раз, а затем ослабьте винт для выпуска воздуха. пока жидкость не начнет вытекать без пузырьков. Затем закройте прокачку винт (А).
Момент затяжки :
6,8–12,7 Н·м (0,7–1,3 кгс·м, 5,0–9,4 фунт-фут)
[Передний]

[Задний]

7.
Повторяйте процедуру для колеса в последовательности, показанной ниже, пока воздух не в жидкости больше не появляются пузырьки.
8.
Шаги следует выполнять в следующем порядке: задний правый, передний левый, задний левый и передний правый.

9.
Заполните бачок главного цилиндра до отметки MAX (верхняя) уровня.
