Hyundai Kona: Процедуры ремонта электроусилителя руля / блока управления MDPS

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Рулевая система / Рулевое управление с электроприводом / Процедуры ремонта блока управления МДПС

Замена
•
Если код неисправности возникает в ЭБУ, проверьте разъемы и проводку. Если проблема не обнаружена, замените ЭБУ.
•
Перед заменой ЭБУ MDPS используйте диагностическое устройство для прочитать настройки старого ЭБУ
1.
Выполните «резервное копирование данных ECU» с помощью GDS, следуя указанному ниже порядку.
(1)
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики.
(2)
Включите устройство самодиагностики после включения ключа.
(3)
После выбора «модели автомобиля» и «системы EPS» в GDS экран выбора автомобиля.
(4)

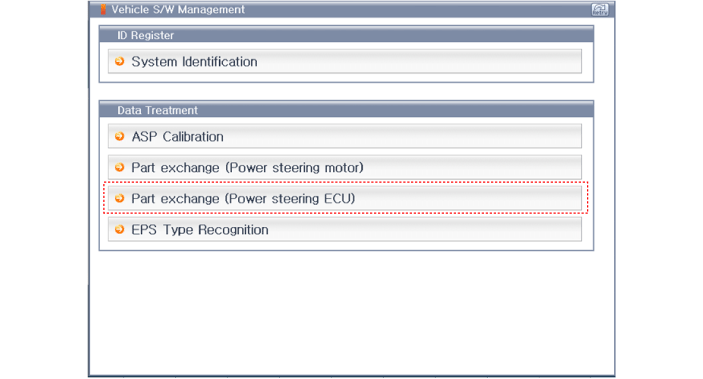

Выберите «Замену деталей (ЭБУ гидроусилителя руля)».

(5)

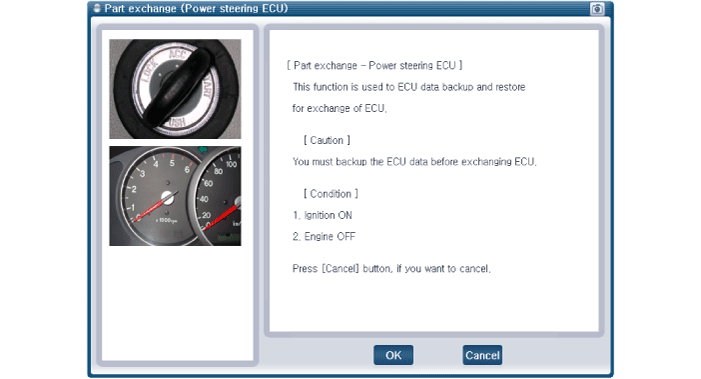

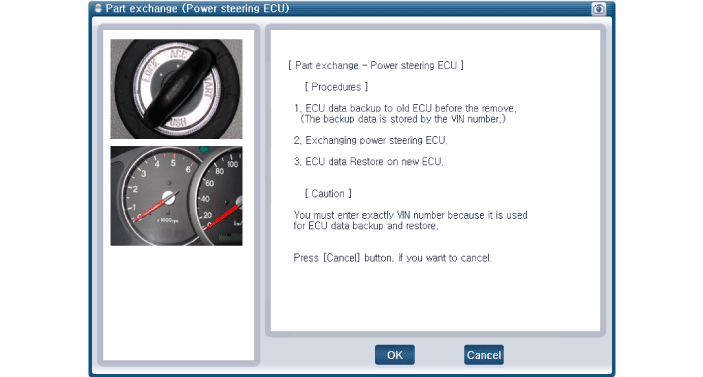

Следуйте инструкциям на экране.

(6)

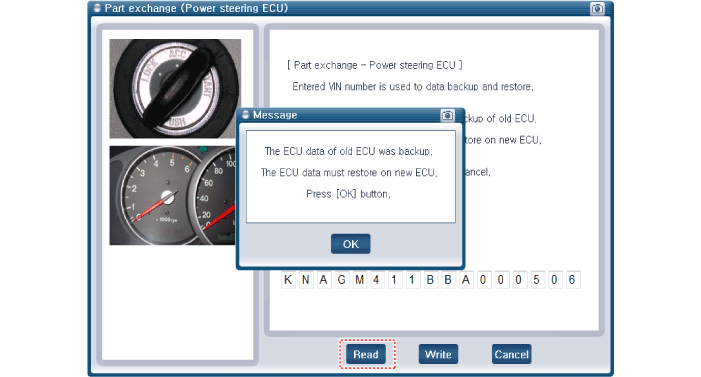

Введите номер VIN, а затем выберите «Читать», чтобы сохранение информации ЭБУ.

2.
Отсоедините отрицательный кабель аккумулятора от аккумулятора и подождите. не менее 30 секунд.
3.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
4.
Отсоедините разъем (А), (В) от блока управления MDPS.

5.
Снимите блок управления MDPS (А) с рулевой колонки после ослабления болты (В).
Момент затяжки :
19,6–23,5 Н·м (2,0–2,4 кгс·м, 14,5–17,4 фунт-фут)

6.
Установите в порядке, обратном снятию.
7.
Выполните «Восстановление данных ECU» с помощью GDS, следуя указанному ниже порядку.
(1)
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней накладки со стороны водителя к устройству самодиагностики.
(2)
Включите устройство самодиагностики после включения ключа.
(3)
После выбора «модели автомобиля» и «системы EPS» в GDS экран выбора автомобиля.
(4)
Выберите «Замену деталей (ЭБУ гидроусилителя руля)».

(5)
Следуйте инструкциям на экране.

(6)

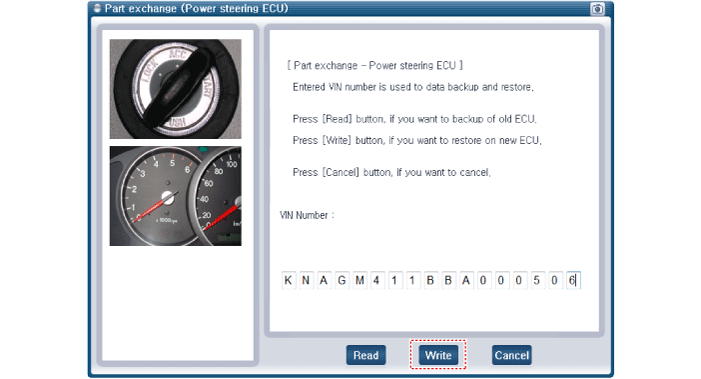

Введите номер VIN, а затем выберите «Запись», чтобы сохранение информации ЭБУ.

8.
Проведите «Калибровку ASP» с помощью GDS.
(См. Блок управления MDPS — «Диагностика с помощью GDS»)
9.
Удалите код неисправности, а затем выполните "Проверку MDPS (приводной двигатель)". Усилитель руля)" от GDS.
(См. Рулевое управление с электроприводом — «Проверка характеристик MDPS»)
10.
Выключите переключатель IGN и подождите 10 секунд или более. Затем проверьте работу после запуска двигателя.
Диагностика с помощью ГДС
–
Датчик угла поворота рулевого колеса определяет угол поворота рулевого колеса и угол поворота рулевого колеса скорость. Угол поворота и скорость поворота рулевого колеса используются для рулевого управления. управление демпфированием колес и возвратом в дополнение к оказанию помощи крутящий момент.
•
Вы можете использовать сканирующий прибор (GDS) для проверки напряжения аккумулятора. перед выполнением «Калибровки ASP».
•
Убедитесь, что разъем не подключен к транспортному средству или сканирующему прибору. отключается во время «Калибровки ASP».
•
После завершения «Калибровки ASP» выключите переключатель IG. и подождите не менее 10 секунд, прежде чем запускать двигатель. проверить операцию.
Процедуры калибровки ASP
1.
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней части подушка безопасности со стороны водителя к устройству самодиагностики.
2.
Включите устройство самодиагностики после включения ключа.
3.
Поверните рулевое колесо в положение прямо.
4.

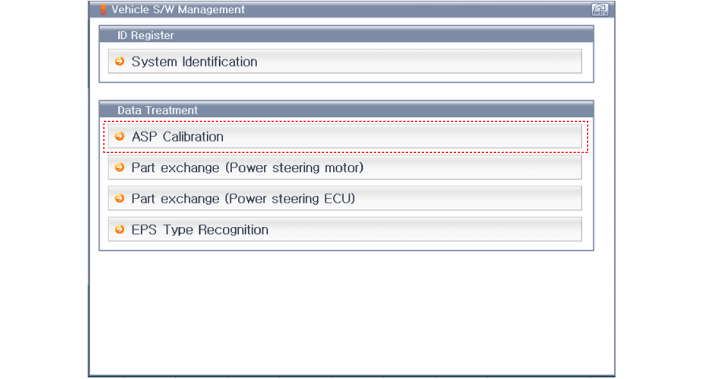

После выбора «модели автомобиля» и «системы» выберите «Калибровка ASP». на экране выбора автомобиля GDS.

5.
Удалите код неисправности.
6.
Выключите переключатель IG и подождите не менее 10 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.
