Hyundai Kona: система беспроводной зарядки / устройство беспроводной зарядки, процедуры ремонта

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Электрическая система кузова / Система беспроводной зарядки / Процедуры ремонта зарядного устройства беспроводной сети

Удаление

Прикосновение к частям системы беспроводной зарядки мокрыми руками может привести к поражению электрическим током. шок.

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите крышку напольной консоли в сборе. (См. Кузов — «Узел напольной консоли»)

3.	Снимите блок беспроводного зарядного устройства (A) после установки винтов. и отсоединив разъем (В).

Монтаж

1.	Установите блок беспроводной зарядки.

2.	Подсоедините разъемы блока беспроводной зарядки.

3.	Установите напольную консоль в сборе.

4.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

[Диагностика с помощью KDS/GDS]

Электрическая система кузова может быть быстрее диагностирована на наличие неисправностей. с помощью диагностической системы автомобиля (KDS/GDS).

KDS/GDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностические неисправности код (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительная функция: управление параметрами системы, нулевая точка регулировка и другие функции

2.	Для диагностики автомобиля с помощью диагностического оборудования выберите «модель автомобиля» и «система беспроводного зарядного устройства» подлежат проверке.

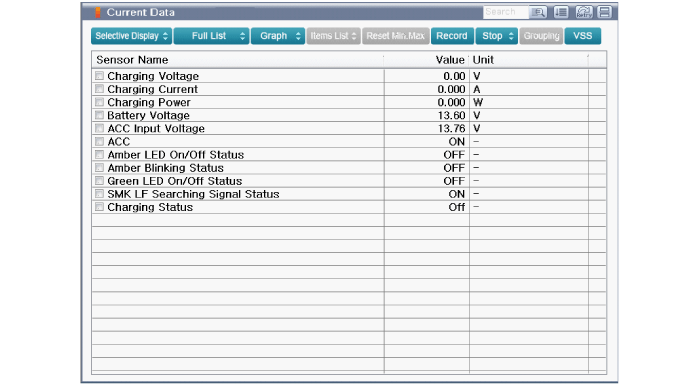

3.	Чтобы узнать текущее состояние входных/выходных значений, выберите Меню "Данные датчика" Входные/выходные значения датчиков, соответствующие выбранному модуль можно проверить.

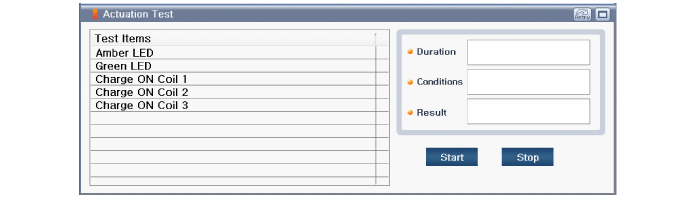

4.	Для принудительной работы выбранного входа модуля выберите «Активный тест».

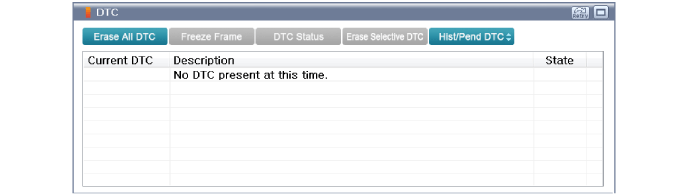

5.	Чтобы узнать причину неисправности для каждого модуля с помощью самодиагностики, выберите «Диагностический код неисправности».
