Ford Fiesta: дополнительная удерживающая система / точечный тест — DTC: S. Диагностика и проверка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Кузов и краска / Дополнительная удерживающая система / Pinpoint Test - DTC: S. Диагностика и проверка

B1408:11, B1408:12, B1408:13 и B1408:1A


Информацию о схемах и разъемах см. в ячейке 46 электрических схем.

Нормальная работа и неисправности

Модуль RCM постоянно контролирует цепи правой боковой воздушной завесы на наличие следующих неисправностей:

  • Сопротивление вне диапазона
  • Неожиданное напряжение
  • Короткое замыкание на землю
  • Неисправная правая боковая воздушная завеса

При обнаружении неисправности модуль RCM сохраняет DTC B1408:11, B1408:12, B1408:13 или B1408:1A в памяти и отправляет сообщение на IPC для включить сигнализатор подушки безопасности.

RCM анализирует сопротивление контура развертывания, чтобы определить, неисправность есть. Значение, отображаемое в PID, — это цикл развертывания. сопротивление, измеренное RCM. Если отображаемое значение ниже или выше желаемого диапазона (см. диаграмму ниже), RCM может установить код неисправности. По мере того, как сопротивление контура развертывания дрейфует дальше за пределы желаемый диапазон, вероятность появления кода неисправности увеличивается. Небольшие колебания сопротивления могут возникать из-за эффекта дорожных вибраций на конечной посадке. Обжимы и клеммы могут быть затронуты из-за стресса и движения ремня безопасности и может вызвать увеличение сопротивления из-за натяжения провода. Эти переменные могут привести к прерывистой ошибке. По этой причине тест требует PID значение должно находиться в пределах желаемого диапазона, прежде чем неисправность будет рассмотрена отремонтирован, независимо от того, сообщает ли модуль код DTC по требованию на момент диагностики. Следование этому направлению помогает убедиться, что что незначительные изменения сопротивления не вызывают повторного беспокойства. Этот тест использует процесс исключения для диагностики каждой части развертывания петлевая цепь, включающая:

  • Электропроводка
  • Соединения
  • Правая боковая воздушная завеса
  • РКМ

Условия срабатывания неисправности DTC


код неисправности Описание Условия срабатывания отказа
B1408:11 Управление шторкой со стороны пассажира 1: короткое замыкание на массу Неисправность указывается, когда модуль RCM обнаруживает короткое замыкание на массу в цепи воздушной завесы с правой стороны в течение примерно 6 секунд.
B1408:12 Управление шторкой со стороны пассажира 1: короткое замыкание на аккумулятор Неисправность указывается, когда модуль RCM обнаруживает короткое замыкание на напряжение питания в цепи воздушной завесы с правой стороны в течение приблизительно 6 секунд.
B1408:13 Управление раскрытием шторки со стороны пассажира 1: цепь разомкнута Неисправность указывается, когда RCM измеряет больше, чем желаемое диапазон сопротивления между цепями правой боковой воздушной завесы примерно 6 секунды.
Б1408:1А Управление шторкой со стороны пассажира 1: сопротивление цепи ниже порогового значения Неисправность указывается, когда RCM измеряет меньше желаемого диапазон сопротивления между цепями правой боковой воздушной завесы примерно 6 секунды.

Возможные причины

  • Проводка, клеммы или разъемы
  • Правая боковая воздушная завеса
  • РКМ

ТОЧНЫЙ ТЕСТ A: B1408:11, B1408:12, B1408:13 И B1408:1A
ПРИМЕЧАНИЕ: Большинство неисправностей связано с проблемами разъема и/или проводки. Проведите тщательный осмотр и проверку, прежде чем приступить к точный тест.
ПРИМЕЧАНИЕ: Только отключить или снова подключить SRS компонентов, когда это указано на шаге точечного тестирования. Несоблюдение этого указания может привести к неправильной диагностике СРС.
ПРИМЕЧАНИЕ: Всегда проверяйте правильность SRS. компонент устанавливается. Детали, выпущенные для других автомобилей, могут несовместимы, даже если они кажутся физически похожими. Проверьте часть номер, указанный в каталоге запчастей Ford, чтобы убедиться, что компонент устанавливается. Если установлен неправильный компонент SRS, могут быть установлены диагностические коды неисправностей (DTC).
ПРИМЕЧАНИЕ: Перед передачей автомобиля клиенту система SRS должна быть полностью исправна и исправна.
A1 ИЗВЛЕЧЬ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)
  • ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом см. Предупреждения о безопасности в разделе 100-00 Общая информация. Несоблюдение этого указания может привести к серьезным личным рана.
    СМ.: Меры предосторожности при обращении с пиротехническими устройствами (100-00 Общая информация, описание и эксплуатация).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли DTC B1408:11, B1408:12, B1408:13 или B1408:1A получен по запросу во время самопроверки?
Да Эта неисправность не может быть устранена до тех пор, пока она не будет устранена и код DTC больше не будет извлекаться по требованию во время самопроверки.
Для DTC B1408:13 или B1408:1A ПЕРЕЙДИТЕ к A2
Для DTC B1408:11 ПЕРЕЙДИТЕ к A8
Для DTC B1408:12 ПЕРЕЙДИТЕ к A10
Нет Это прерывистая ошибка, если она присутствует только в виде непрерывного диагностического кода неисправности памяти (CMDTC).
Для DTC B1408:13 или B1408:1A ПЕРЕЙДИТЕ к A13.
Для DTC B1408:11 ПЕРЕЙДИТЕ к A14.
Для DTC B1408:12 ПЕРЕЙДИТЕ к A15.

A2 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ПРАВОЙ ЗАВЕСКИ КОНТРОЛЯ 1 СОПРОТИВЛЕНИЯ (DEPLOY_14_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ)
  • С помощью диагностического сканера просмотрите идентификаторы параметров RCM (PID).
  • Контролируйте и записывайте значение сопротивления, отображаемое DEPLOY_14_R PID.

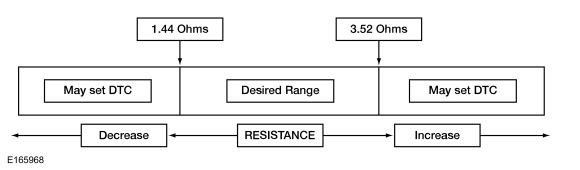

Значение PID находится между 1,44 и 3,52 Ом?
Да ПЕРЕЙДИТЕ к A12
Нет ПЕРЕЙТИ к A3

A3 ПРОВЕРЬТЕ СОПРОТИВЛЕНИЕ ПРАВОЙ ЗАВЕСКИ КОНТРОЛЯ 1 СОПРОТИВЛЕНИЯ (DEPLOY_14_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) ПРИ ПРОВЕДЕНИИ ПРОВЕРКИ ЖГУТА
  • УВЕДОМЛЕНИЕ: Будьте осторожны при опускании любой части хедлайнер. Невыполнение этого требования может привести к смятию хедлайнера. Контролируя PID DEPLOY_14_R, выполните тест проводки RH. цепи боковой воздушной завесы и доступные разъемы (включая любые встроенные соединители), покачивая и сгибая жгут проводов и разъемы часто. Запишите значение сопротивления, указанное PID.

Находится ли значение PID в диапазоне от 1,44 до 3,52 Ом во время проверки жгута проводов?
Да ОТКЛЮЧИТЕ SRS от ПИТАНИЯ и ОТРЕМОНТИРУЙТЕ разъем, клеммы или жгут проводов по мере необходимости. Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5. ПЕРЕЙДИТЕ к A17
Нет Если значение PID меньше 1,44 Ом, ПЕРЕЙДИТЕ к A4.
Если значение PID превышает 3,52 Ом, ПЕРЕЙДИТЕ к A6.

A4 ПРОВЕРЬТЕ DTC КОНТРОЛЯ РАЗДВИЖЕНИЯ ПРАВОЙ ЗАВЕСКИ 1 (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (УКАЗАНО НИЗКОЕ СОПРОТИВЛЕНИЕ)

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает RCM, вызвав другую неисправность. Если заявленная неисправность изменения, это указывает на то, что модуль RCM работает правильно и не является источник неисправности.

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отсоедините правую боковую воздушную завесу C9019.
    • Опустите обивку потолка.
      СМ.: Потолок — 4 двери (501-05 Внутренняя отделка и украшения, снятие и установка).
      СМ.: Обшивка потолка — 5-дверный (501-05 Внутренняя отделка и украшения, снятие и установка).
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностических кодов неисправностей (DTC) при отключенной правой боковой воздушной завесе возникает ошибка обрыва цепи. нормально извлекается.

Изменился ли код неисправности по запросу с B1408:1A на B1408:13?
Да ПЕРЕЙТИ к A11
Нет ПЕРЕЙТИ к A5

A5 ПРОВЕРЬТЕ КОРОТКОЕ ЗАМЫКАНИЕ МЕЖДУ ПРАВЫМ (ПРАВЫМ) КОНТУРЫ БОКОВОЙ ВОЗДУШНОЙ ЗАВЕСЫ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отключить: RCM С310А и С310В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C9019-1 C9019-2

Сопротивление больше 10000 Ом?
Да ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ цепи.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17

A6 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) КОНТУРЫ БОКОВОЙ ВОЗДУШНОЙ ЗАВЕСЫ ДЛЯ ОТКРЫТОГО
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отсоедините правую боковую воздушную завесу C9019.
    • Опустите обивку потолка.
      СМ.: Потолок — 4 двери (501-05 Внутренняя отделка и украшения, снятие и установка).
      СМ.: Обшивка потолка — 5-дверный (501-05 Внутренняя отделка и украшения, снятие и установка).
  • Отключить: RCM С310А и С310В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C310B-17 C9019-1
    C310B-18 C9019-2

Сопротивление меньше 0,5 Ом?
Да ПЕРЕЙТИ на A7
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17

A7 ПРОВЕРЬТЕ DTC КОНТРОЛЯ РАБОТЫ ПРАВОЙ ЗАВЕСКИ 1 (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (ОБОЗНАЧАЕТСЯ ОТКРЫТИЕ)

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает RCM, вызвав другую неисправность. Если заявленная неисправность изменения, это указывает на то, что модуль RCM работает правильно и не является источник неисправности.

  • Подключить: РКМ С310А и С310В.
  • Подключите плавкую перемычку:
    Нажмите, чтобы отобразить соединители
    Ведущий 1 Измерение/действие Ведущий 2
    C9019-1 C9019-2
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностических кодов неисправностей (DTC) при коротком замыкании цепей правой боковой воздушной завесы низкое сопротивление неисправность обычно устраняется.

Изменился ли код неисправности по запросу с B1408:13 на B1408:1A?
Да СНИМИТЕ плавкую перемычку и ПЕРЕЙДИТЕ к A11.
Нет СНИМИТЕ плавкую перемычку и ПЕРЕЙДИТЕ к A12.

A8 ПРОВЕРЬТЕ DTC 1 УПРАВЛЕНИЯ РАЗДВИЖЕНИЕМ ПРАВОЙ ШТОРЫ (ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ) ДЛЯ ИЗМЕНЕНИЯ СОСТОЯНИЯ НЕИСПРАВНОСТИ (УКАЗАНО КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ)

ПРИМЕЧАНИЕ: Этот этап точечной проверки пытается изменить неисправность, о которой сообщает RCM, вызвав другую неисправность. Если заявленная неисправность изменения, это указывает на то, что модуль RCM работает правильно и не является источник неисправности.

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отсоедините правую боковую воздушную завесу C9019.
    • Опустите обивку потолка.
      СМ.: Потолок — 4 двери (501-05 Внутренняя отделка и украшения, снятие и установка).
      СМ.: Обшивка потолка — 5-дверный (501-05 Внутренняя отделка и украшения, снятие и установка).
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание ВЫКЛ.
  • С помощью диагностического сканера выполните самопроверку RCM.
  • ДИАГНОСТИЧЕСКИЙ СОВЕТ: При просмотре диагностических кодов неисправностей (DTC) при отключенной правой боковой воздушной завесе возникает ошибка обрыва цепи. нормально извлекается.

Изменился ли код неисправности по требованию с B1408:11 на B1408:13?
Да ПЕРЕЙТИ к A11
Нет ПЕРЕЙТИ к A9

A9 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ЦЕПИ БОКОВОЙ ВОЗДУШНОЙ ЗАВЕСЫ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отключить: RCM С310А и С310В.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C9019-1 Земля
    C9019-2 Земля

Сопротивления больше 10000 Ом?
Да ПЕРЕЙДИТЕ к A12
Нет ОТРЕМОНТИРУЙТЕ неисправную цепь.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17

A10 ПРОВЕРЬТЕ ПРАВЫЙ (ПРАВЫЙ) ЦЕПИ БОКОВОЙ ВОЗДУШНОЙ ЗАВЕСЫ НА КОРОТКОЕ НАПРЯЖЕНИЕ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отсоедините правую боковую воздушную завесу C9019.
    • Опустите обивку потолка.
      СМ.: Потолок — 4 двери (501-05 Внутренняя отделка и украшения, снятие и установка).
      СМ.: Обшивка потолка — 5-дверный (501-05 Внутренняя отделка и украшения, снятие и установка).
  • Отключить: RCM С310А и С310В.
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • Мера:
    Нажмите, чтобы отобразить соединители
    Положительный вывод Измерение/действие Отрицательный вывод
    C9019-1 Земля
    C9019-2 Земля

Напряжение есть?
Да ОТРЕМОНТИРУЙТЕ неисправную цепь.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет ПЕРЕЙДИТЕ к A12

A11 ПОДТВЕРДИТЕ ПРАВЫЙ (ПРАВЫЙ) НЕИСПРАВНОСТЬ БОКОВОЙ ВОЗДУШНОЙ ЗАВЕСЫ

ПРИМЕЧАНИЕ: Убедитесь, что все компоненты SRS и модуль RCM электрические разъемы подключаются перед проведением самотестирования. В противном случае будут записаны диагностические коды неисправностей (DTC).

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Перед повторным подключением любого ранее отключенного компонента SRS:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для выталкиваемых, незакрепленных или раздвинутых клемм и незакрепленных или перетертые соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, перерезанных или проколотых проводов.
    • проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Подключение: правая боковая воздушная завеса C9019.
  • Подключить: РКМ С310А и С310В.
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли исходный код неисправности получен по запросу во время самопроверки?
Да УСТАНОВИТЕ новую правую боковую воздушную завесу.
СМ.: Боковая шторка безопасности (501-20B Дополнительная удерживающая система, снятие и установка).
ПЕРЕЙДИТЕ к A17
Нет В процессе диагностики неисправности состояние неисправности стало прерывистый. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint.
Для DTC B1408:13 или B1408:1A ПЕРЕЙДИТЕ к A13.
Для DTC B1408:11 ПЕРЕЙДИТЕ к A14.
Для DTC B1408:12 ПЕРЕЙДИТЕ к A15.

A12 ПОДТВЕРДИТЕ RCM (МОДУЛЬ УПРАВЛЕНИЯ БЕЗОПАСНОСТЬЮ) ВИНА

ПРИМЕЧАНИЕ: Убедитесь, что все компоненты SRS и модуль RCM электрические разъемы подключаются перед проведением самотестирования. В противном случае будут записаны диагностические коды неисправностей (DTC).

  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Перед повторным подключением любого ранее отключенного компонента SRS:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) для выталкиваемых, незакрепленных или раздвинутых клемм и незакрепленных или перетертые соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, перерезанных или проколотых проводов.
    • проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.
    • устранить обнаруженные проблемы.
      Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
  • Подключение: правая боковая воздушная завеса C9019.
  • Подключить: РКМ С310А и С310В.
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли исходный код неисправности получен по запросу во время самопроверки?
Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый RCM.
СМ.: Модуль управления системой пассивной безопасности (RCM) (501-20B Дополнительная система пассивной безопасности, Снятие и установка).
ПЕРЕЙДИТЕ к A17
Нет В процессе диагностики неисправности состояние неисправности стало прерывистый. В настоящее время не устанавливайте никаких новых компонентов SRS. Устанавливайте компоненты SRS только в том случае, если это указано в тесте pinpoint.
Для DTC B1408:13 или B1408:1A ПЕРЕЙДИТЕ к A13.
Для DTC B1408:11 ПЕРЕЙДИТЕ к A14.
Для DTC B1408:12 ПЕРЕЙДИТЕ к A15.

A13 ПРОВЕРЬТЕ ПРАВУЮ ЗАВЕСКУ УПРАВЛЕНИЯ РАЗВЕРТЫВАНИЕМ 1 СОПРОТИВЛЕНИЕ УПРАВЛЕНИЯ РАЗВЕРТЫВАНИЕМ (DEPLOY_14_R) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) ПРИ ПЕРИОДИЧЕСКОЙ НЕИСПРАВНОСТИ ПО НИЗКОМУ СОПРОТИВЛЕНИЮ ИЛИ ОБРЫВУ ЦЕПИ
  • С помощью диагностического сканера просмотрите идентификаторы параметров RCM (PID).
  • УВЕДОМЛЕНИЕ: Будьте осторожны при опускании любой части хедлайнер. Невыполнение этого требования может привести к смятию хедлайнера. Во время мониторинга PID DEPLOY_14_R , попытайтесь воспроизвести неисправность, покачивая разъемы (включая любые встроенные соединители) и частое сгибание жгута проводов. Запишите значение сопротивления, указанное PID.

Значение PID находится между 1,44 и 3,52 Ом?
Да Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте. ПЕРЕЙДИТЕ к A16
Нет ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17

A14 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ РАЗВЕДАНИЕМ ПРАВОЙ ЗАВЕСЫ 1 НА НЕПРЕРЫВНОЕ КОРОТКОЕ ЗАМЫКАНИЕ НА ЗЕМЛЮ
  • УВЕДОМЛЕНИЕ: Будьте осторожны при опускании любой части хедлайнер. Невыполнение этого требования может привести к смятию хедлайнера. Попытка воссоздать неисправность, покачивая разъемы. (включая любые встроенные разъемы) и сгибание жгута проводов часто.
  • С помощью диагностического сканера выполните самопроверку RCM, чтобы получить диагностические коды неисправностей (DTC).

Был ли код DTC B1408:11 извлечен по запросу во время самопроверки?
Да ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости. ПЕРЕЙДИТЕ к A17
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A16

A15 ПРОВЕРЬТЕ ЦЕПИ УПРАВЛЕНИЯ РАБОТЫ 1 ПРАВОЙ ШТОРЫ НА НЕПРЕРЫВНОЕ КОРОТКОЕ ЗАМЫКАНИЕ НА АККУМУЛЯТОР
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отсоедините правую боковую воздушную завесу C9019.
    • Опустите обивку потолка.
      СМ.: Потолок — 4 двери (501-05 Внутренняя отделка и украшения, снятие и установка).
      СМ.: Обшивка потолка — 5-дверный (501-05 Внутренняя отделка и украшения, снятие и установка).
  • Перезагрузите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • Попытка воссоздать неисправность, покачивая разъемы. (включая любые встроенные разъемы) и сгибание жгута проводов часто.
  • С помощью диагностического сканера выполните самопроверку RCM.

Был ли код DTC B1408:12 извлечен по запросу во время самопроверки?
Да ОТКЛЮЧИТЕ SRS и ОТРЕМОНТИРУЙТЕ его при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте. ПЕРЕЙДИТЕ к A16

A16 ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМЫ
  • Зажигание ВЫКЛ.
  • Обесточьте SRS.
    СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Отсоедините правую боковую воздушную завесу C9019.
    • Опустите обивку потолка.
      СМ.: Потолок — 4 двери (501-05 Внутренняя отделка и украшения, снятие и установка).
      СМ.: Обшивка потолка — 5-дверный (501-05 Внутренняя отделка и украшения, снятие и установка).
  • Проверьте следующее:
    • осмотрите разъем(ы) (включая любой встроенный разъемы) на предмет коррозии, незакрепленных или раздвинутых клемм и незакрепленных или изношенных соединения проводов на клеммах.
    • осмотрите жгут проводов на наличие повреждений, защемлений, порезов или проколов проводов.
    • проверить RCM C310A и C310B Рычаг/фиксатор положения разъема (CPA) для правильной работы.

Были ли обнаружены опасения?
Да РЕМОНТ при необходимости.
Информацию о схемах и разъемах см. в разделе «Схемы электрических соединений», ячейка 5.
ПЕРЕЙДИТЕ к A17
Нет Ошибка отсутствует и не может быть воссоздана в настоящее время. Не установите любые новые компоненты SRS в это время. Установить только компоненты SRS когда это указано в точечном тесте. ПЕРЕЙДИТЕ к A17

A17 ПРОВЕРЬТЕ ДОПОЛНИТЕЛЬНУЮ SRS (ДОПОЛНИТЕЛЬНАЯ СИСТЕМА БЕЗОПАСНОСТИ) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

ПРЕДУПРЕЖДЕНИЕ: Выключите зажигание и подождите одну минуту, чтобы истощить резервный источник питания. Несоблюдение этой инструкции может привести к серьезным телесным повреждениям или смерти в случае случайного развертывание.

  • Зажигание ВЫКЛ.
  • Снова подключите все компоненты SRS (если они были ранее отключены).
  • Если ранее было указано отключить питание SRS, повторно включите SRS. Не проверить SRS в это время.
    ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).
  • Зажигание включено.
  • ПРИМЕЧАНИЕ: При выборе Restraints в меню Self Test коды DTC извлекаются из RCM и OCSM. С помощью диагностического сканера выполните Ограничения Самооценочный тест.

Извлекаются ли какие-либо диагностические коды неисправностей (DTC) RCM и/или OCSM по запросу во время самопроверки?
Да Не удаляйте никакие диагностические коды неисправностей (DTC) пока не будут устранены все диагностические коды неисправностей (DTC). ДИАГНОСТИРОВАТЬ и ОТРЕМОНТИРУЙТЕ диагностические коды неисправности (DTC) RCM и/или OCSM.
СМ.: Дополнительная удерживающая система подушки безопасности (SRS) (501-20B) .
Нет УДАЛИТЬ коды неисправности непрерывной диагностики памяти (CMDTC) со всех модули. ПОДТВЕРДИТЕ SRS. Ремонт завершен. ВЕРНИТЕ автомобиль заказчику.


Pinpoint Test - DTC: R. Диагностика и проверка

Б..

Pinpoint Test - DTC: T. Диагностика и проверка

B1413:11 и B1413:93 Информацию о схемах и разъемах см. в ячейке 46 электрических схем. Нормальная работа и неисправности Модуль RCM контролирует цепи левого датчика силы лобового удара на наличие следующих неисправностей: Разомкнутая цепь Короткое замыкание на напряжение Короткое замыкание на землю Неисправен левый датчик силы лобового удара Если обнаружена неисправность..

Дополнительная информация:

Руководство по обслуживанию Ford Fiesta 2014 - 2019: Внешние органы управления. Описание и работа


Расположение компонента IB5 Элемент номер части Описание 1 7C4537C453 Рычаг переключения 2 7Э3957Э395 Трос переключения передач в сборе 3 — Втулка троса переключения передач (часть 7E395) 4 W706131W706131 Гайки крепления тросов переключения передач 5 7C2817C281 Зажим троса переключения передач (1,6 л TiVCT) 5 — Геа..

Ford Fiesta 2014 - 2019 Руководство по обслуживанию: Термостатический расширительный клапан. Снятие и установка


Удаление ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке. Все автомобили Восстановите хладагент. См.: Восстановление системы кондиционирования воздуха (A/C), Откачка и заправка (Система климат-контроля 412-00 — Общие сведения) Информация) . 1,6 л Снимите выпускную трубку воздухоочистителя. См.: Выпускная трубка воздухоочистителя (303-12B Inta..

Категории

Главный тормозной цилиндр. Снятие и установка

Удаление

УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

Все автомобили

Снимите лоток аккумулятора.
См.: Аккумуляторный отсек — 1,6 л Duratec-16V Ti-VCT (88 кВт/120 л. с.) — Sigma (414-01 Аккумулятор, Монтаж и кабели, Снятие и установка).
См.: Батарейный отсек — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma (414-01 Аккумулятор, монтаж и кабели, снятие и установка).
Отсоедините вакуумную трубку от усилителя тормозов и отсоедините направляющую скобу.

читать далее

Каталог запчастей к Ford Fiesta
