Ford Fiesta: механическая коробка передач с внешними органами управления — 5-ступенчатая механическая коробка передач — B5/IB5/6-ступенчатая механическая коробка передач — B6 / внешние органы управления. Описание и работа
Форд Фиеста 2014 - 2019 Руководство по ремонту
/
Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки
/
Внешние органы управления механической коробкой передач — 5-ступенчатая механическая коробка передач — B5/IB5/6-ступенчатая механическая коробка передач — B6
/ Внешний контроль. Описание и работа
Расположение компонента

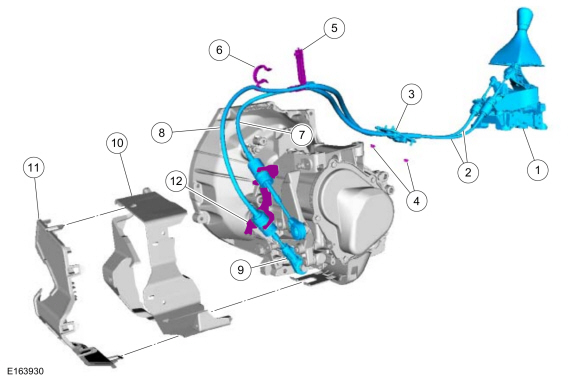

IB5
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 7C4537C453 | Рычаг переключения |
| 2 | 7Э3957Э395 | Трос переключения передач в сборе |
| 3 | — | Втулка троса переключения передач (часть 7E395) |
| 4 | W706131W706131 | Гайки крепления тросов переключения передач |
| 5 | 7C2817C281 | Зажим троса переключения передач (1,6 л TiVCT) |
| 5 | — | Зажим троса переключения передач (1,0 л часть 7E395) |
| 6 | W709047W709047 | Зажим троса переключения передач |
| 7 | — | Трос переключения (часть 7E395) |
| 8 | — | Кабель выбора (деталь 7E395) |
| 9 | — | Выберите регулятор троса (деталь 7E395) |
| 10 | 72207220 | Кожух тросов переключения передач |
| 11 | 72227222 | Крышка тросов переключения передач |
| 12 | 74747474 | Кронштейн троса переключения передач |

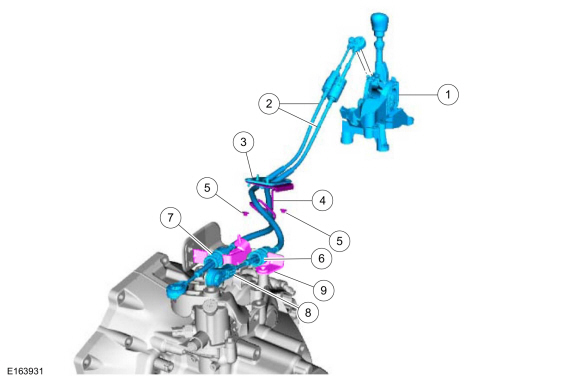

В6
| Элемент | номер части | Описание |
|---|---|---|
| 1 | 7C4537C453 | Рычаг переключения |
| 2 | 7Э3957Э395 | Трос переключения передач в сборе |
| 3 | — | Втулка троса переключения передач (часть 7E395) |
| 4 | 7C2817C281 | Зажим троса переключения передач |
| 5 | W706131W706131 | Гайки крепления тросов переключения передач |
| 6 | — | Кабель выбора (деталь 7E395) |
| 7 | — | Трос переключения (часть 7E395) |
| 8 | — | Выберите регулятор троса (деталь 7E395) |
| 9 | 74747474 | Кронштейн троса переключения передач |
Внешний контроль. Диагностика и тестирование
Принципы работы
Осмотр и проверка
Подтвердите беспокойство клиента.
Визуально осмотрите на наличие явных признаков механических повреждений...
Дополнительная информация:
Ford Fiesta 2014 - 2019 Руководство по техническому обслуживанию: Нижняя обшивка панели приборов. Снятие и установка
Удаление ПРИМЕЧАНИЕ: Показана автоматическая коробка передач, механическая коробка передач аналогична. Снимите отделочную панель рычага селектора. Освободите фиксаторы и снимите нижнюю облицовку панели приборов...
Руководство по обслуживанию Ford Fiesta 2014 - 2019: Регулировка троса переключения передач — 6-ступенчатая механическая коробка передач — B6. Общие процедуры
Корректирование Установите рычаг переключения передач в положение N и включите тормоз P. Снимите выпускную трубку воздухоочистителя. См.: Выпускная труба воздухоочистителя (303-12B Распределение впускного воздуха и Фильтрация — 1,6 л EcoBoost (132 кВт/180 л. с.) — Sigma, удаление и Монтаж)...
