Ford Fiesta: дополнительная система пассивной безопасности / подушка безопасности пассажира. Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).

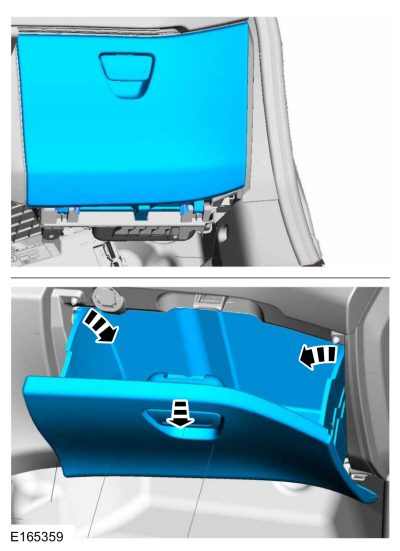

1. • Откройте перчаточный ящик за его упоры.

   • Снимите перчаточный ящик.


1.

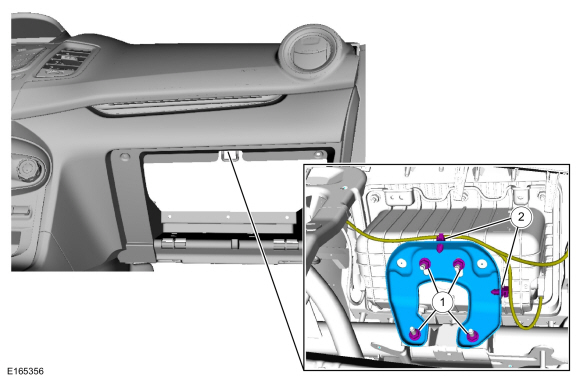

   • Удалите орехи.
     Крутящий момент: 53 фунта на дюйм (6 Нм)
   • Отсоедините фиксаторы жгута проводов и снимите кронштейн крепления подушки безопасности пассажира.

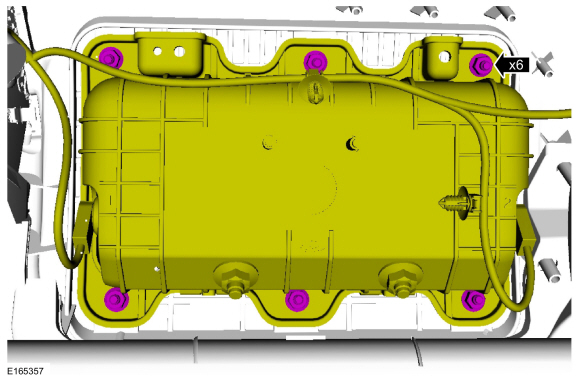

1. Отверните гайки и сдвиньте подушку безопасности пассажира с монтажных шпилек.
   Крутящий момент: 53 фунта на дюйм (6 Нм)

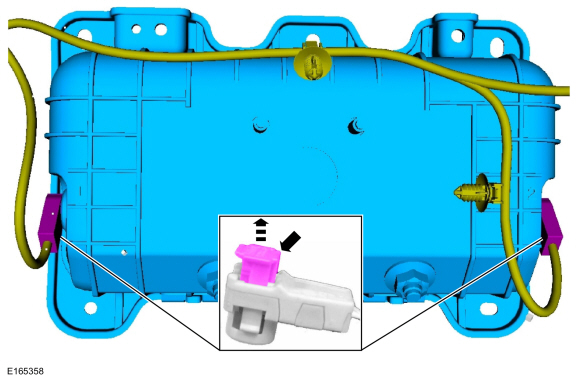

1. УВЕДОМЛЕНИЕ: Не тяните за электрический модуль подушки безопасности пассажира. разъемы с помощью кнопки блокировки. Повреждение кнопок блокировки может происходить.

   ПРИМЕЧАНИЕ: Следуйте уникальным инструкциям или рисункам для этого шага установки.

   • Отсоедините электрические разъемы и снимите подушку безопасности пассажира.


Монтаж

ПРЕДУПРЕЖДЕНИЕ: Неправильные методы ремонта или действия могут привести к случайное срабатывание пиротехнических устройств. Убедитесь, что доп. система удержания и защиты пешеходов (если есть) обесточена перед повторным подключением компонента. Обратитесь к генералу депауэринга Процедура в разделе 501-20B. Несоблюдение точного режима депауэринга инструкции может привести к серьезной травме в результате случайного развертывание.

1. УВЕДОМЛЕНИЕ: Убедитесь, что модуль подушки безопасности пассажира электрически кнопки блокировки разъема находятся в разблокированном положении при подключении. Не устанавливайте электрические разъемы модуля подушки безопасности пассажира за кнопки блокировки. Несоблюдение этих инструкций может привести к повреждение разъема.

   Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).
