Ford Fiesta: дополнительная система пассивной безопасности / модуль управления системой пассивной безопасности (RCM). Снятие и установка

Удаление

ПРЕДУПРЕЖДЕНИЕ: Следующая процедура предписывает важные этапы ремонта требуется для правильной работы удерживающей системы во время аварии. Следовать все примечания и шаги тщательно. Несоблюдение пошаговых инструкций может привести к неправильной работе удерживающей системы и увеличивает риск серьезной травмы или смерти в результате аварии.

ПРИМЕЧАНИЕ: Выполнение PMI не активирует опцию помощи 911, которая неполноценный. RCM и APIM должны быть правильно настроены для полной поддержки Функция помощи 911.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   ПРИМЕЧАНИЕ: Процесс PMI должен начинаться с установленного текущего RCM. Если текущий RCM не отвечает на диагностический сканер, инструмент может запрос исполнительных данных в рамках ремонта.

   С помощью диагностического сканера начните процесс PMI для RCM, следуя инструкциям на экране.


1. Обесточьте SRS.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).


1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).


1. Освободите фиксаторы жгута проводов и отложите жгут проводов в сторону.


1.

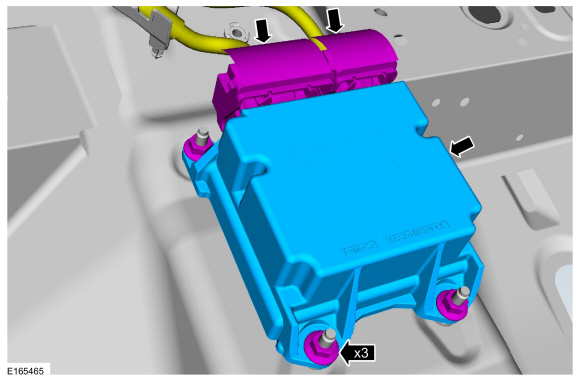

   Снимите РСМ.

   • Отсоедините электрические разъемы RCM.

   • Удалите орехи.
     Крутящий момент: 97 фунтов на дюйм (11 Нм)
   • Снимите РСМ.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Перезагрузите SRS. Не проверьте SRS в это время при установке нового RCM.
   См.: Дополнительная система пассивной безопасности (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры).


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Используя диагностический сканер, завершите процесс PMI для RCM, следуя инструкциям на экране.


1. Докажите SRS переключив зажигание из положения ON в положение OFF. Подождите 10 секунд, затем включите включить зажигание и следить за индикатором подушки безопасности с помощью установлены подушки безопасности. Индикатор подушки безопасности горит постоянно в течение примерно 6 секунд, а затем выключается. Если неисправность SRS присутствует, индикатор подушки безопасности не загорится, останется гореть постоянно или мигает.


1. Мигание может не происходить примерно до 30 секунд после включения зажигания. Это время, необходимое RCM для завершения тестирования SRS. Если индикатор предупреждения о подушке безопасности не работает, а система SRS неисправность, звучит звуковой сигнал в виде 5 наборов по 5 гудков. Если В этом случае выполните диагностику и ремонт индикатора подушек безопасности и любых неисправностей системы SRS.


1. Удалите все постоянные диагностические коды неисправностей (DTC) из RCM и OCSM с помощью диагностического сканирующего прибора.
