Ford Fiesta: Информационно-развлекательная система - Общая информация - Автомобили с: AM/FM/CD/SYNC/микрофоном. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

ПРИМЕЧАНИЕ: Если микрофон снят с потолка, необходимо установить новый микрофон.

Хедлайнер Микрофон

1.

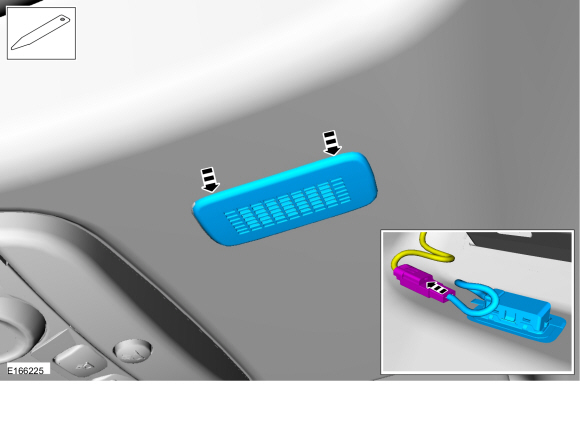

   Подденьте рамку микрофона из металла обшивки потолка. монтажный кронштейн и снимите микрофон с обшивки потолка, хватаясь за косичку микрофона.

   • Отсоедините электрический разъем.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

Потолочный консольный микрофон

ПРИМЕЧАНИЕ: Показана потолочная консоль без отсека для солнцезащитных очков, потолочная консоль с отсеком для солнцезащитных очков аналогична.

1.

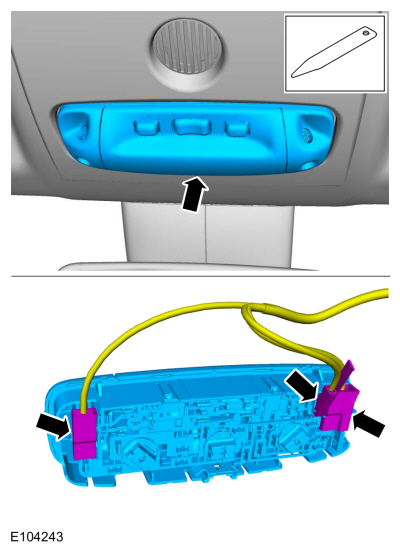

   Снимите выключатель освещения потолочной консоли.

   • Отсоедините электрические разъемы.
     Используйте общее оборудование: средство для снятия внутренней отделки салона.

1.

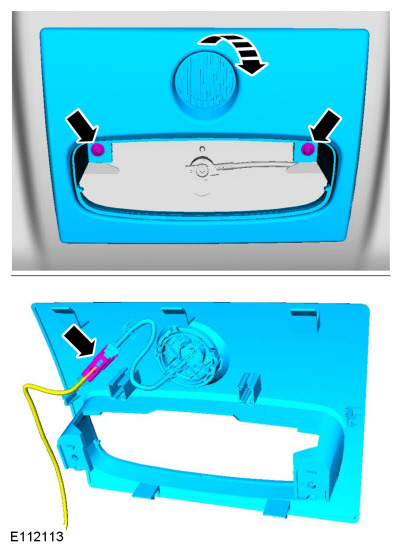

   Снимите винты и потолочную консоль.

   • Отсоедините электрический разъем.

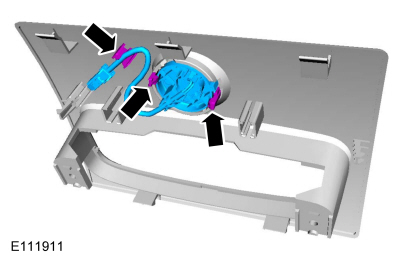

1. Освободите язычки, отсоедините фиксатор и снимите синхронизирующий микрофон.


Монтаж

Хедлайнер Микрофон

1. Подсоедините электрический разъем микрофона.


1. Оберните соединение противодребезжащей лентой.


1. Вставьте косичку микрофона в хедлайнер через отверстие микрофона. Проверьте точки косички микрофона по направлению к передней части автомобиля.


1. Вставьте микрофон в монтажный кронштейн обивки потолка.


1. Установите монтажный кронштейн обивки потолка в обшивку потолка.


Потолочный консольный микрофон

1. Для установки выполните процедуру удаления в обратном порядке.
