Общая система и компоненты гидравлического привода сцепления
муфта обеспечивает механическое принудительное зацепление между двумя вращающимися компоненты. Сцепление может быть включено/отпущено механическим, электрическим или гидравлические компоненты.
К выключить сцепление, усилие, прилагаемое ногой водителя, равно передается через педаль сцепления и шатун на поршень главный цилиндр сцепления.

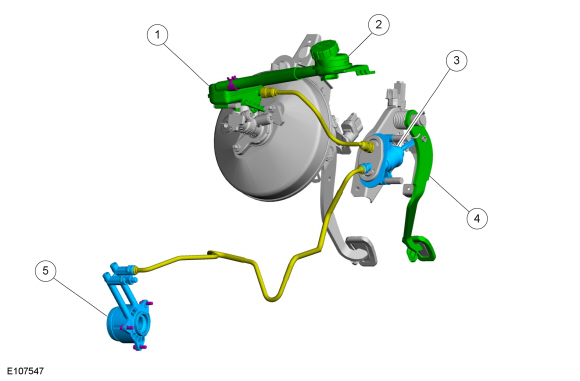

Принцип действия гидравлического привода сцепления
| Элемент | Описание |
|---|---|
| 1 | Бачок тормозной жидкости |
| 2 | Бачок для заливки тормозной жидкости |
| 3 | Главный цилиндр сцепления |
| 4 | Педаль сцепления |
| 5 | рабочий цилиндр сцепления |
система управления сцеплением представляет собой гидравлическую/механическую систему сцепления. система управления сцеплением выключает сцепление, когда педаль сцепления нажимается и включает сцепление при отпускании педали сцепления. Когда педаль сцепления нажата, давление в мастере сцепления нарастает цилиндр и выжимной подшипник в рабочем цилиндре сцепления приведен в действие.
Преимущества гидравлической системы сцепления:
Бачок тормозной жидкости
Бачок тормозной жидкости подает тормозную жидкость к гидравлическому сцеплению систему и тормозную систему. Гидравлическая система сцепления и тормоза системы расположены отдельно внутри бачка тормозной жидкости. Если течь в гидравлической системе сцепления, тормозная система продолжает действовать без ограничений.
Резервуар для наполнения тормозной жидкостью
Бачок для заливки тормозной жидкости удаленно присоединен к тормозной жидкости резервуар. Из-за расположения бачков тормозной жидкости тормозная жидкость расположение заправочного резервуара позволяет технику легко заполнить бачок тормозной жидкости.
Педаль сцепления
Когда педаль сцепления нажата, главный цилиндр сцепления передает давление гидравлической жидкости в рабочем цилиндре сцепления. рабыня сцепления цилиндр и вилка выключения сцепления передают движение педали сцепления на подшипник выключения сцепления. Выжимной подшипник давит на диафрагменная пружина нажимного диска, освобождающая диск сцепления. Однажды педаль сцепления отпущена, диафрагменная пружина толкает поршень в рабочий цилиндр сцепления возвращается в исходное положение. неположительный соединение между диском сцепления и маховиком восстанавливается.
Главный цилиндр сцепления
главный цилиндр сцепления создает давление в системе, необходимое для включить сцепление. При нажатии на педаль сцепления шток поршня перемещает поршень главного цилиндра сцепления. Гидравлическая жидкость в главный цилиндр сцепления подается через трубку высокого давления в рабочий цилиндр сцепления
Рабочий цилиндр сцепления
центральный рабочий цилиндр сцепления оснащен выжимным подшипником и крепится к картеру сцепления тремя болтами. Релиз подшипник представляет собой натяг, установленный в рабочем цилиндре сцепления и отдельно не обслуживается.
гидравлическая жидкость, нагнетаемая поршнем в главный цилиндр сцепления перемещает поршень в рабочем цилиндре сцепления, который перемещает выключение подшипник в осевом направлении. Внутреннее кольцо выжимного подшипника давит на диафрагменную пружину. Неположительная связь между диск сцепления и маховик прерывается.
Управление сцеплением — работа системы и описание компонентов. Описание и работа
Удаление
ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.
Снимите фиксатор и потяните задний брызговик наружу.
Отсоедините электрический разъем и снимите фиксатор проводки.
