Hyundai Sonata: зеркала с электроприводом/переключатель зеркал с электроприводом Процедуры ремонта

Hyundai Sonata LF 2014-2019 Руководство по ремонту / Электрическая система кузова / Зеркала с электроприводом / Процедуры ремонта переключателя зеркала заднего вида с электроприводом

осмотр

[Модуль стеклоподъемника (IMS)]

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обшивку передней левой двери. (См. Кузов — «Облицовка передней двери»)

3.	Отсоедините разъем переключателя зеркал с электроприводом от обивки двери.

4.	Проверьте целостность цепи между клеммами в каждом положении переключателя в соответствии с таблицей. [Переключатель зеркала с электроприводом] [Переключатель зеркала с электроприводом]

Диагностика с помощью ГДС

Электросистема кузова может быть быстро диагностирована неисправными частями с помощью системы диагностики автомобиля (GDS).

Система диагностики (GDS) предоставляет следующую информацию.

(1)	Самодиагностика: проверка кода неисправности (DTC) и отображения

(2)	Текущие данные: проверка состояния входных/выходных данных системы.

(3)	Проверка срабатывания: Проверка состояния работы системы

(4)	Дополнительные функции: другие элементы управления, такие как опция системы и нулевая точка

2.	Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.

3.	Выберите «Модуль управления кузовным оборудованием (BCM)», чтобы проверить сиденье водителя или модуль двери помощника (DDM/ADM).

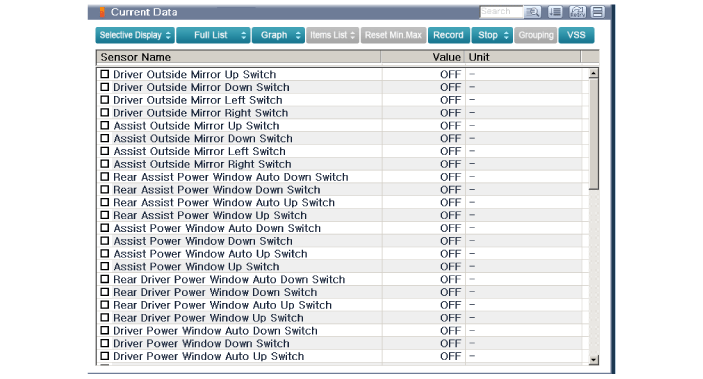

4.	Выберите меню «Текущие данные» для поиска текущего состояния входных/выходных данных. Можно проверить входные/выходные данные для датчиков, соответствующих модулю сиденья водителя или двери помощника (DDM/ADM).

5.	Если вы будете принудительно проверять работу дверного замка с электроприводом, выберите «Проверка срабатывания».

Удаление

•	Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

•	Соблюдайте осторожность при хранении и обращении во время разборки/сборки, так как он легко загрязняется смазкой и маслом.

Переключатель стеклоподъемников водителя/помощника

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

Снимите узел переключателя электрического стеклоподъемника, отсоединив монтажные зажимы.

-	Замените все поврежденные клипсы.

Переключатель стеклоподъемника водителя

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

Снимите узел переключателя электрического стеклоподъемника, отсоединив монтажные зажимы.

-	Замените все поврежденные клипсы.

Монтаж

1.	Установите переключатель стеклоподъемника в сборе.

2.	Установите обшивку передней двери после подключения разъема.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Принципиальные схемы переключателя зеркала заднего вида с электроприводом

Принципиальная электрическая схема ...

Компоненты и расположение компонентов привода зеркал с электроприводом

Компоненты 1. Индикатор BSD2. Боковой повторитель лампы3. Лужа лампа ...
