Kia Rio: электрическая система кузова / многофункциональный переключатель

Kia Rio 2017-2023 YB Руководство по ремонту / Электрическая система кузова / Многофункциональный переключатель

Технические характеристики
Технические характеристики

Предметы
Технические характеристики
Номинальное напряжение
12 В постоянного тока
Диапазон рабочих температур
-22 - 176°F (-30 - 80°C)
Номинальная нагрузка
Шайба
Шайба: 6А (нагрузка двигателя)

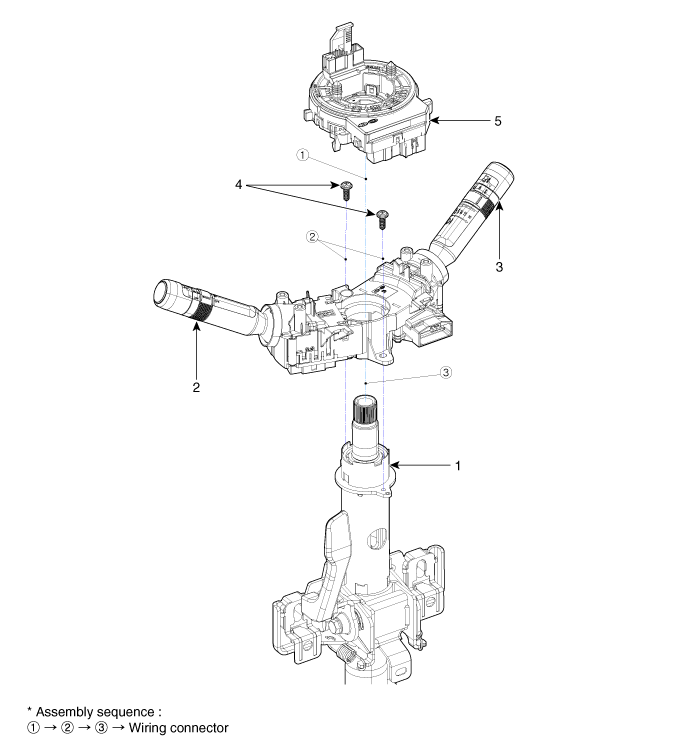

Компоненты и расположение компонентов

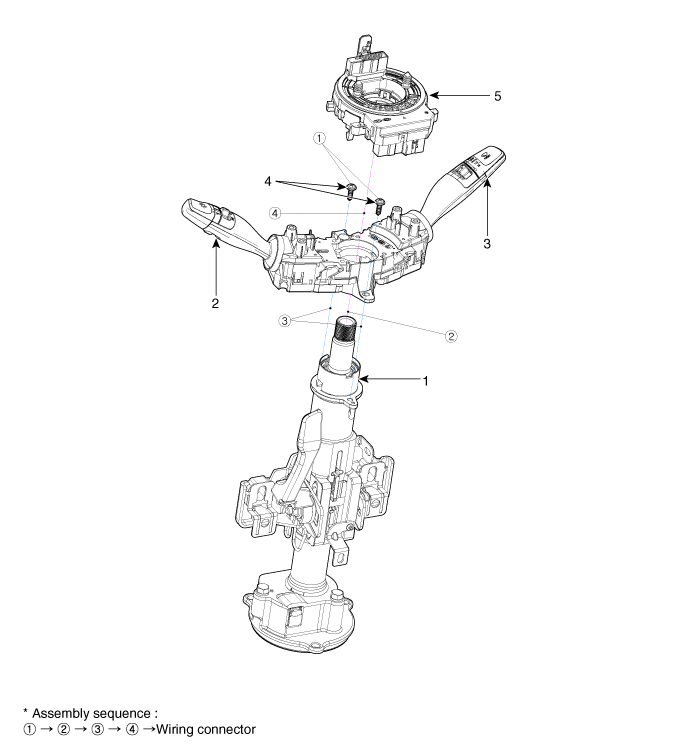

Компоненты
[Тип BCM]

1 . Вал рулевой колонки
2 . Выключатель освещения
3 . Переключатель стеклоочистителя/омывателя
4 . Винты
5 . Часовая пружина

[Тип, отличный от BCM]

1 . Вал рулевой колонки
2 . Выключатель освещения
3 . Переключатель стеклоочистителя/омывателя
4 . Винты
5 . Часовая пружина

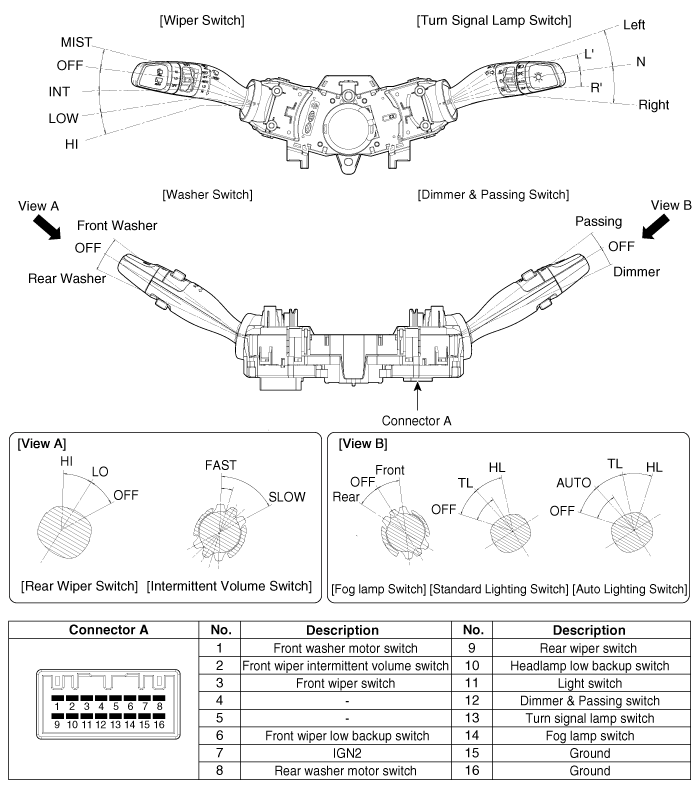

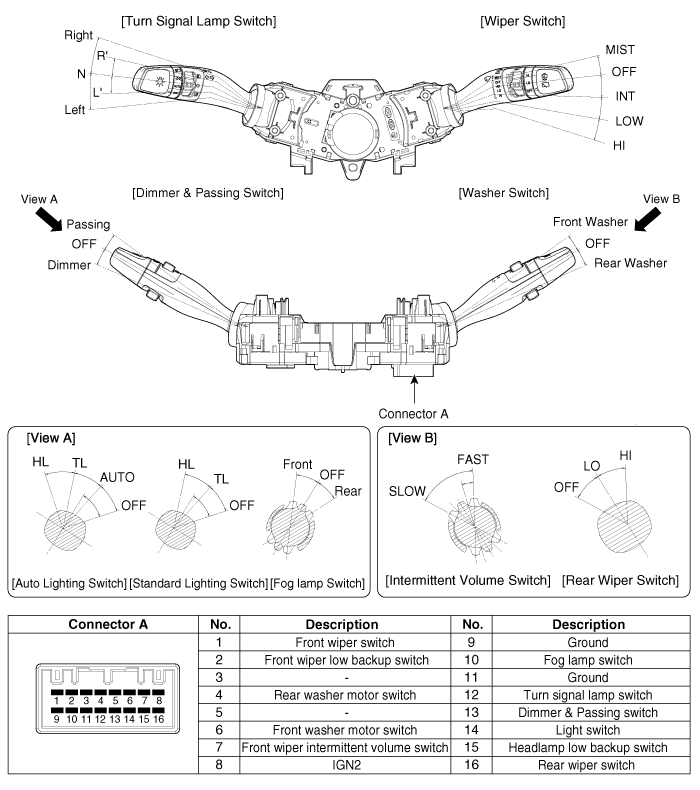

[Тип BCM]

(левый руль)

(Правый руль)

[Тип, отличный от BCM]

(левый руль)

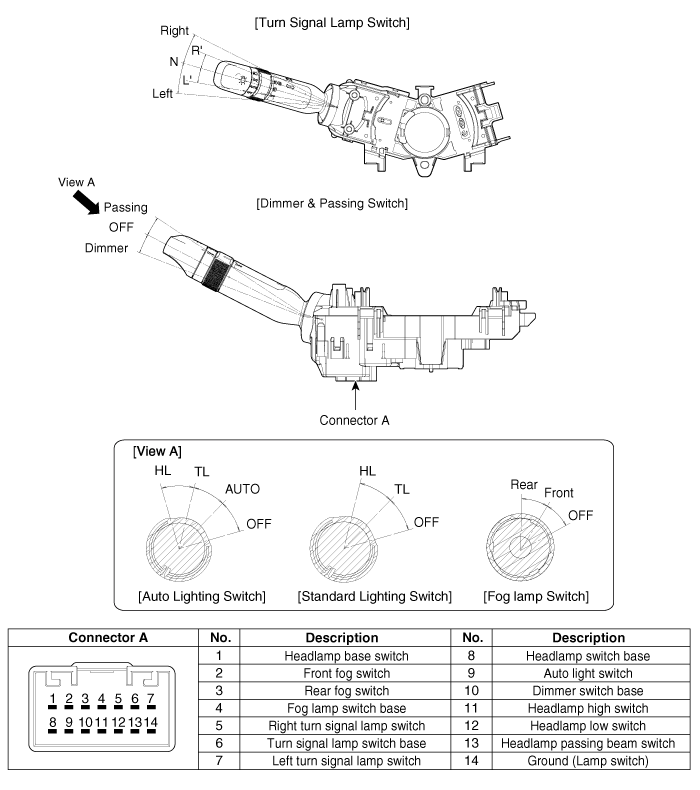

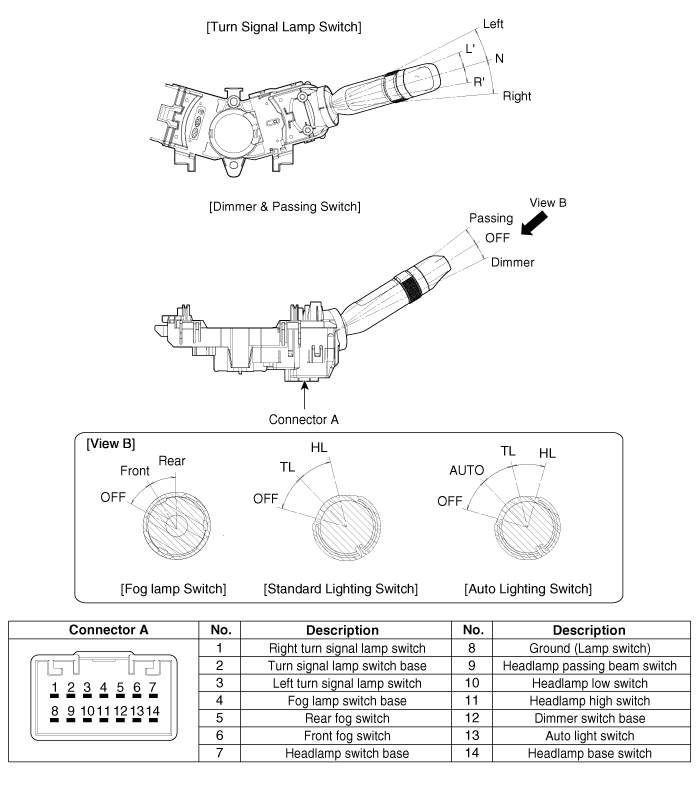

(Выключатель указателя поворота / диммер и ближний свет)

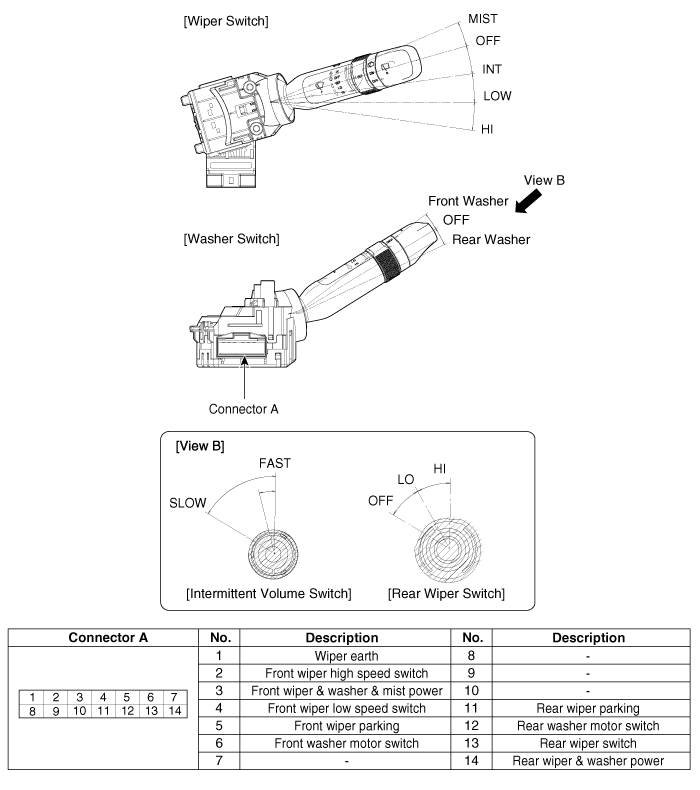

(Переключатель стеклоочистителя/омывателя Выключатель)

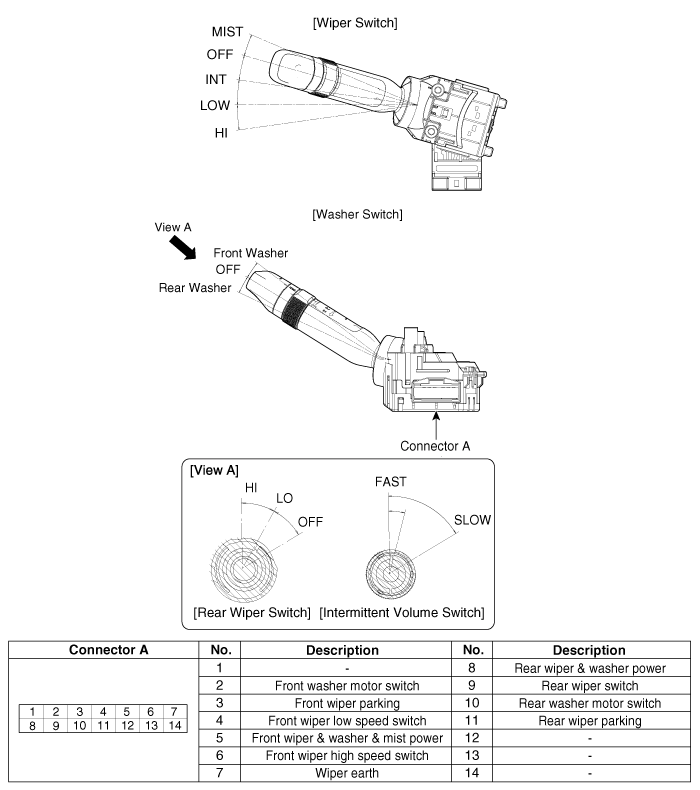

(Правый руль)

(Переключатель стеклоочистителя/омывателя Выключатель)

(Выключатель указателя поворота / диммер и ближний свет)

Процедуры ремонта
Удаление
[Тип BCM]
1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите рулевое колесо.

(См. Система рулевого управления — «Рулевое колесо»)

3.

Снимите верхний и нижний кожухи рулевой колонки после ослабления винты.

(См. Кузов — «Панель кожуха рулевой колонки»)

4.

Снимите часовую пружину.

(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

5.

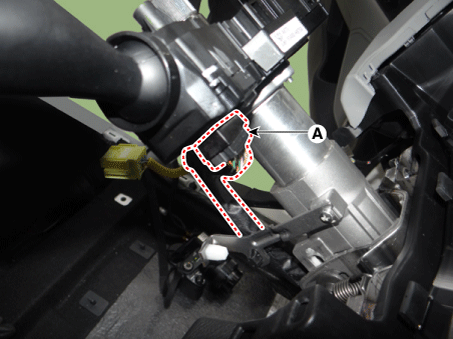

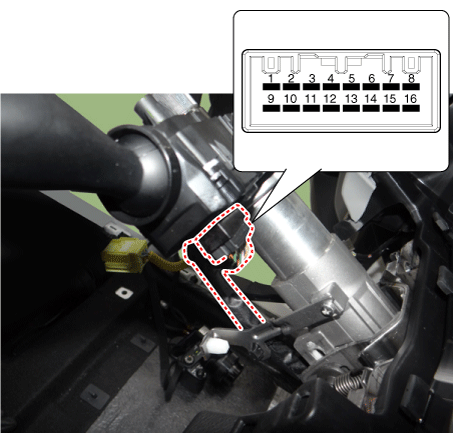

Отсоедините разъем многофункционального переключателя (А).

6.

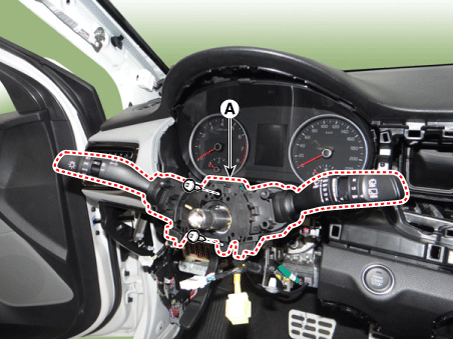

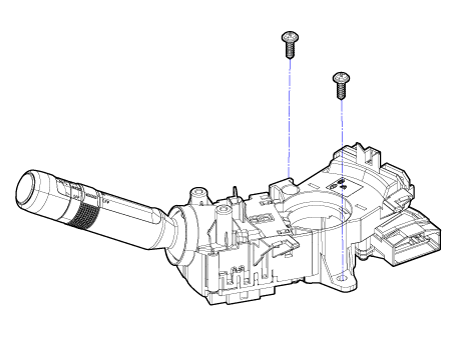

Снимите узел многофункционального переключателя (А), предварительно ослабив винты.

[Тип, отличный от BCM]

(левый)

(Выключатель указателя поворота / диммер и ближний свет)

1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите верхний и нижний кожухи рулевой колонки после ослабления винты.

(См. Кузов — «Панель кожуха рулевой колонки»)

3.

Снимите переключатель стеклоочистителя/выключатель омывателя.

(См. Электрическая система кузова — «Многофункциональный переключатель»)

4.

Снимите рулевое колесо.

(См. Система рулевого управления — «Рулевое колесо»)

5.

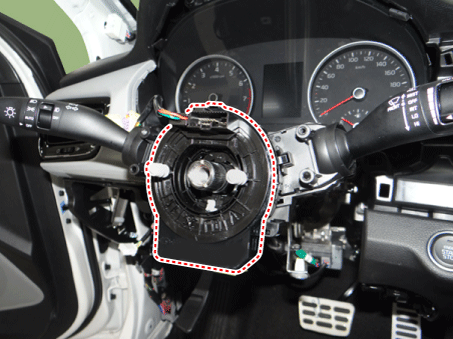

Снимите часовую пружину.

(См. раздел «Удерживающая система — «Модуль подушки безопасности водителя (DAB) и часовая пружина»)

6.

Отсоедините разъем переключателя указателей поворота/регулятора и переключателя ближнего света. (А).

7.

Снимите выключатель указателей поворота/регулятор и переключатель ближнего света (A) после ослабление крепежных винтов.

(справа)

(Переключатель стеклоочистителя/омывателя Выключатель)

1.

Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.

Снимите верхний и нижний кожухи рулевой колонки после ослабления винты.

(См. Кузов — «Панель кожуха рулевой колонки»)

3.

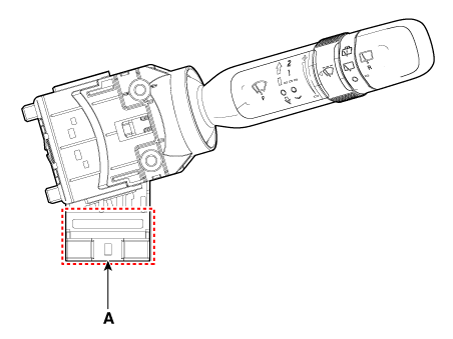

Отсоедините разъем переключателя стеклоочистителя/омывателя (А).

4.

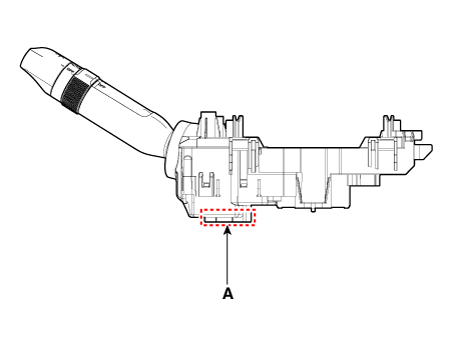

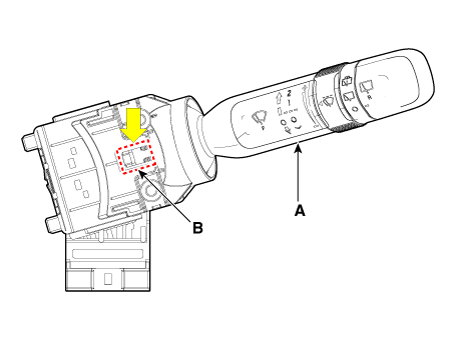

Снимите переключатель стеклоочистителя/омывателя (А), нажав на стопорный штифт (В).

Монтаж
[Тип BCM]
1.

Установите многофункциональный переключатель.

2.

Установите часовую пружину.

3.

Установите верхний и нижний кожухи рулевой колонки.

4.

Установите рулевое колесо.

5.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

[Тип без BCM]

(левый)

(Выключатель указателя поворота / диммер и ближний свет)

1.

Установите выключатель указателя поворота/регулятор света и переключатель ближнего света.

2.

Подсоедините выключатель указателя поворота/диммер и разъем переключателя ближнего света.

3.

Установите часовую пружину.

4.

Установите рулевое колесо.

5.

Установите переключатель стеклоочистителя/омывателя.

6.

Установите верхний и нижний кожухи рулевой колонки.

7.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

(справа)

(Переключатель стеклоочистителя/омывателя Выключатель)

1.

Установите переключатель стеклоочистителя/омывателя.

2.

Подсоедините разъем переключателя стеклоочистителя/выключателя омывателя.

3.

Установите верхний и нижний кожухи рулевой колонки.

4.

Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

Многофункциональный переключатель осмотр

[Тип BCM]
1.

Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

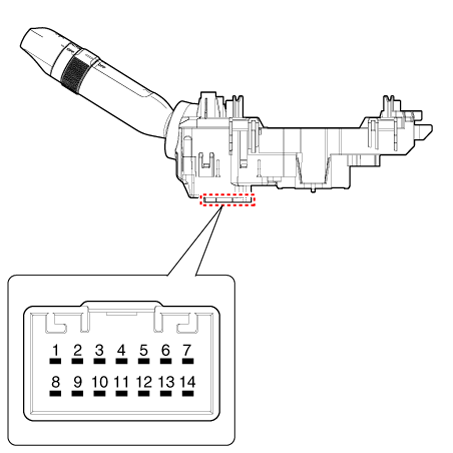

[Левая ручка Водить машину]

Выключатель
Положение переключателя
Терминал переключения
Сопротивление (Ом, ±3,5%)
Переключатель переднего стеклоочистителя
ТУМАН
1-9
330
ВЫКЛЮЧЕННЫЙ
∞
Прерывистый (АВТО)
800
НИЗКИЙ
1800
ВЫСОКИЙ
5700
Переключатель заднего стеклоочистителя
ВЫКЛЮЧЕННЫЙ
9-16
∞
НИЗКИЙ
910
ВЫСОКИЙ
2910
Прерывистый объем дворников
Том 1
7-9
330
Том 2
690
Том 3
1310
Том 4
2610
Том 5
7310
Выключатель противотуманных фар
ВЫКЛЮЧЕННЫЙ
9-10
∞
Передняя противотуманная фара
910
Задний противотуманный фонарь
2910
Переключатель указателей поворота
ВЫКЛЮЧЕННЫЙ
9-12
∞
Левый
910
Верно
2910
Диммер и переключатель ближнего света
ВЫКЛЮЧЕННЫЙ
9-13
∞
Прохождение
910
Диммер
2910
Выключатель
ВЫКЛЮЧЕННЫЙ
9-14
∞
АВТО
680
Задний фонарь
1680
Ближний свет
5580

[Правая ручка Водить машину]

Выключатель
Положение переключателя
Терминал переключения
Сопротивление (Ом, ±3,5%)
Переключатель переднего стеклоочистителя
ТУМАН
3-16
330
ВЫКЛЮЧЕННЫЙ
∞
Прерывистый (АВТО)
800
НИЗКИЙ
1800
ВЫСОКИЙ
5700
Переключатель заднего стеклоочистителя
ВЫКЛЮЧЕННЫЙ
9-16
∞
НИЗКИЙ
910
ВЫСОКИЙ
2910
Прерывистый объем дворников
Том 1
2-16
330
Том 2
690
Том 3
1310
Том 4
2610
Том 5
7310
Выключатель противотуманных фар
ВЫКЛЮЧЕННЫЙ
14-16
∞
Передняя противотуманная фара
910
Задний противотуманный фонарь
2910
Переключатель указателей поворота
ВЫКЛЮЧЕННЫЙ
13-16
∞
Левый
910
Верно
2910
Диммер и переключатель ближнего света
ВЫКЛЮЧЕННЫЙ
12-16
∞
Прохождение
910
Диммер
2910
Выключатель
ВЫКЛЮЧЕННЫЙ
11-16
∞
АВТО
680
Задний фонарь
1680
Ближний свет
5580

[Тип, отличный от BCM]

(левый)

(Выключатель указателя поворота / диммер и ближний свет)

1.

Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

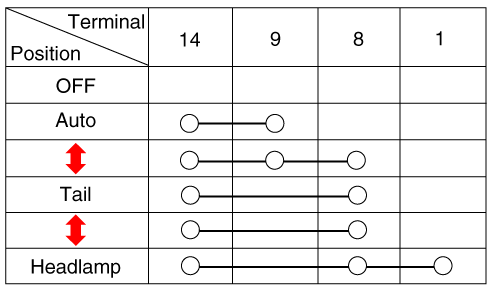

Выключатель освещения (автоматический свет)

[левый руль]

[Правый руль]

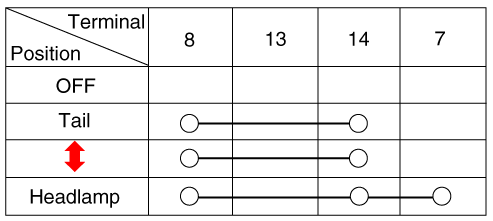

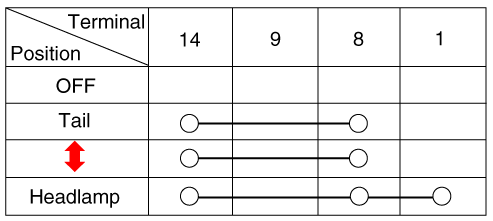

Выключатель освещения (Стандарт)

[левый руль]

[Правый руль]

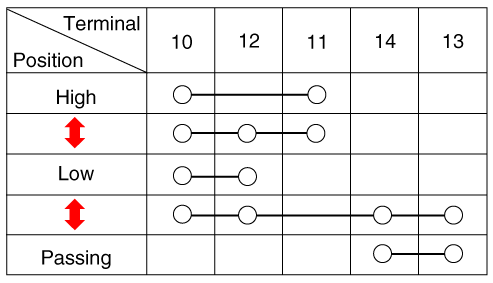

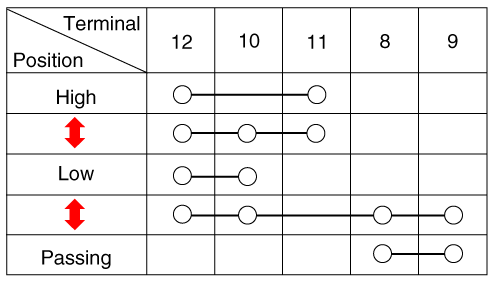

Диммер И Проходной переключатель

[левый руль]

[Правый руль]

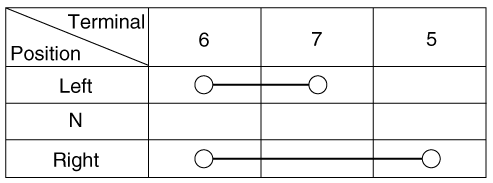

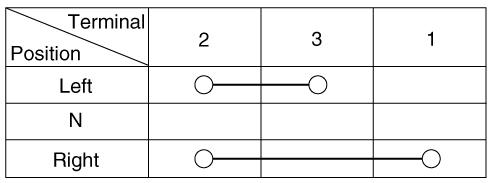

Сигнал поворота Выключатель

[левый руль]

[Правый руль]

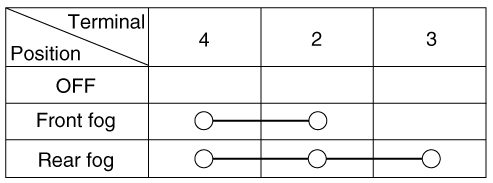

Передний задний Противотуманная фара

[левый руль]

[Правый руль]

(справа)

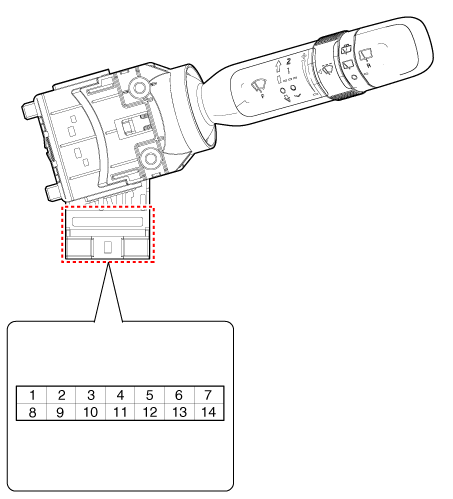

(Переключатель стеклоочистителя/омывателя Выключатель)

1.

Проверьте целостность цепи между клеммами в каждом положении переключателя, как указано ниже. показано ниже.

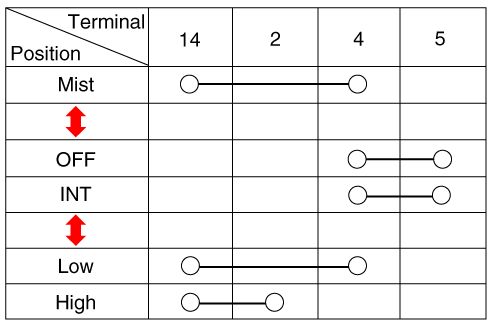

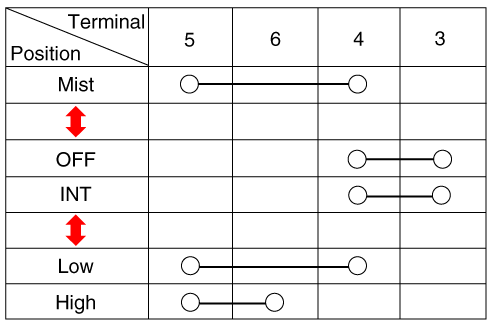

Передний стеклоочиститель & Переключатель омывателя

[левый руль]

[Правый руль]

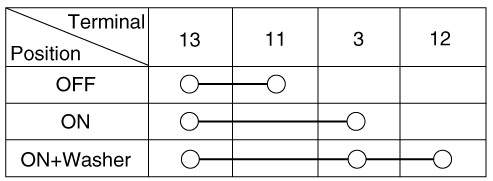

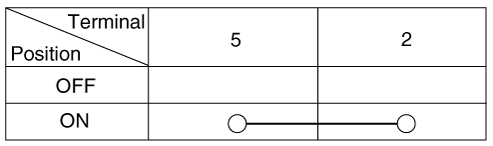

Передняя шайба Выключатель

[левый руль]

[Правый руль]

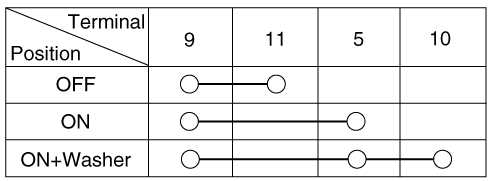

Задний стеклоочиститель & Переключатель омывателя

[левый руль]

[Правый руль]

Осмотр (с KDS/GDS)

[Только тип BCM]
1.

В электрической системе тела неисправность можно быстро диагностировать с помощью система диагностики автомобиля (KDS/GDS).

Диагностическая система (KDS/GDS) предоставляет следующую информацию.

(1)

Самодиагностика: проверка неисправности и кодового номера (DTC)

(2)

Текущие данные: проверка состояния входных/выходных данных системы.

(3)

Проверка срабатывания: Проверка состояния работы системы

(4)

Дополнительная функция: Управление другими функциями, включая систему настройка параметров и регулировка нулевой точки

2.

Выберите «Модель автомобиля» и «Модуль управления кузовом (BCM)» для проверки. для проверки автомобиля тестером.

3.

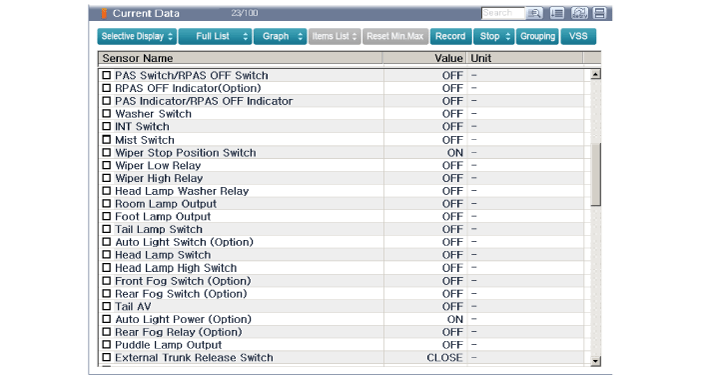

Выберите меню «Текущие данные» для поиска текущего состояния ввода/вывода. данные.
