Kia Rio: Автоматическая система управления коробкой передач/датчик входной скорости
Технические характеристики
| Спецификация |
|
Элемент
|
Спецификация
|
|
Тип
|
Датчик Холла
|
|
Текущий
|
22 мА (макс.)
|
|
Выходное напряжение
|
Высокий: 4,8 В - 5,2 В
|
|
Низкий: Ниже 0,8
|

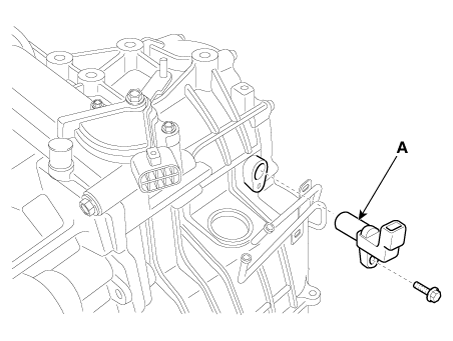

Описание и работа
| Описание |
| • |
Измеряет скорость вращения входного вала внутри коробки передач и передает показания в TCM. |
| • |
Датчик предоставляет важные входные данные, используемые в управлении с обратной связью, крутящем моменте. управление муфтой гидротрансформатора, управление переключением передач, управление давлением в трубопроводе, сцепление контроль давления активации и анализ неисправности датчика.
|
Принципиальные диаграммы

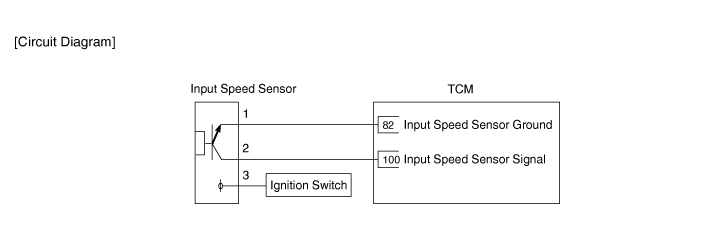

| Принципиальная электрическая схема |
Процедуры ремонта
| осмотр |
| 1. |
Проверьте форму сигнала датчика входной скорости с помощью KDS/GDS. |

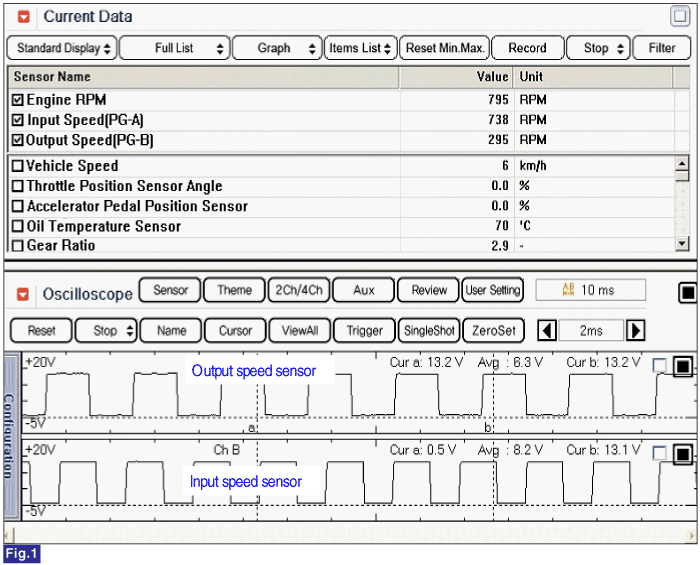

Низкая скорость
Высокоскоростной
| Удаление |
| 1. |
Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр») |
| 2. |

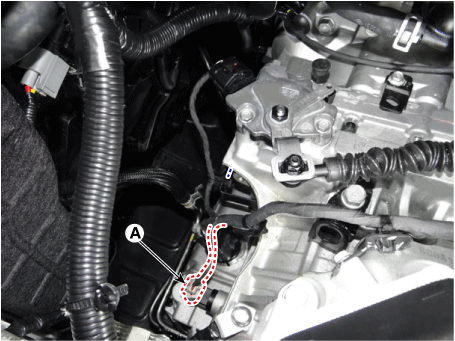

Отсоедините разъем датчика входной скорости (А).
|
| 3. |

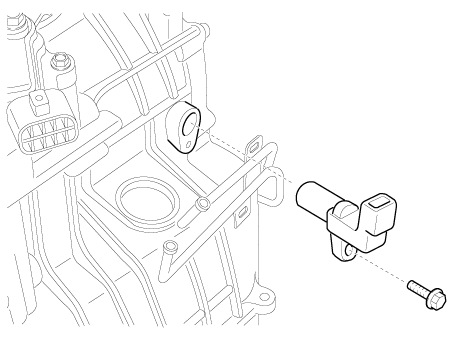

Снимите датчик входной скорости (А) после ослабления болта.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Датчик температуры масла трансмиссии
Технические характеристики
Спецификация
Элемент
Спецификация
Тип
*термистор с отрицательным температурным коэффициентом
Темп.[(°C)°F] / Сопротивление (кОм)
...
Датчик выходной скорости
Технические характеристики
Спецификация
Элемент
Спецификация
Тип
Датчик Холла
Текущий
22 мА (макс.)
...
