Kia Rio: напольная консоль/консольный подлокотник

Kia Rio 2017-2023 YB Руководство по ремонту / Кузов (внутри и снаружи) / Напольная консоль / Консольный подлокотник

Компоненты и расположение компонентов

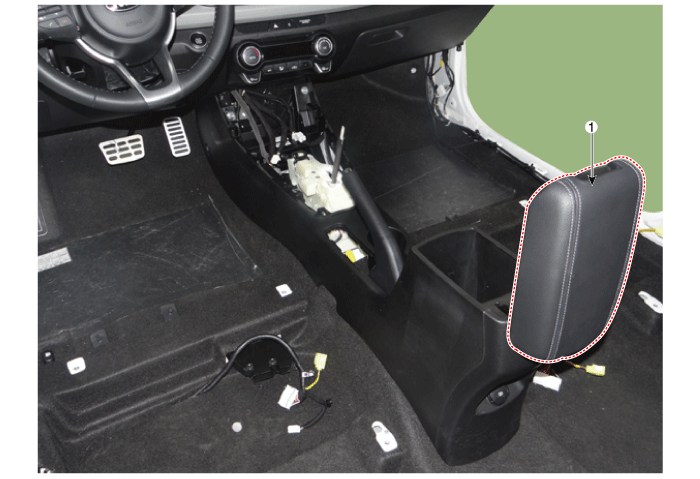

Расположение компонента

1. Консольный подлокотник

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)

2.	Снимите крышку задней консоли. (См. Напольная консоль — «Крышка задней консоли»)

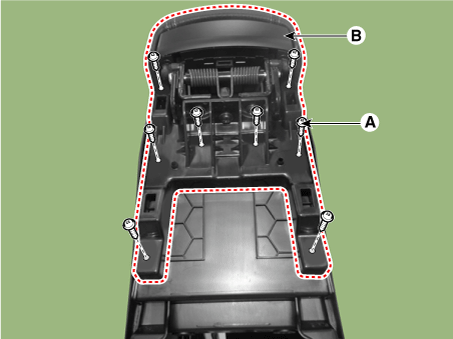

3.	Ослабьте крепежные винты (А) и снимите подлокотник консоли (В).

Установите в порядке, обратном снятию.

Замените все поврежденные клипсы.
