Kia Rio: система подачи топлива / трубка подачи

Kia Rio 2017-2023 YB Руководство по ремонту / Управление двигателем/топливная система / Система подачи топлива / Напорная труба

Процедуры ремонта

Удаление

Сбросьте остаточное давление в топливопроводе.

(См. Система подачи топлива — «Сбросьте остаточное давление в топливопроводе»)

При снятии реле топливного насоса появляется диагностический код неисправности. (DTC). Удалите код с помощью KDS/GDS после завершения. работы «Сброс остаточного давления в топливопроводе».

2.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

3.	Снимите кожух двигателя. (См. Двигатель и трансмиссия в сборе — «Крышка двигателя»)

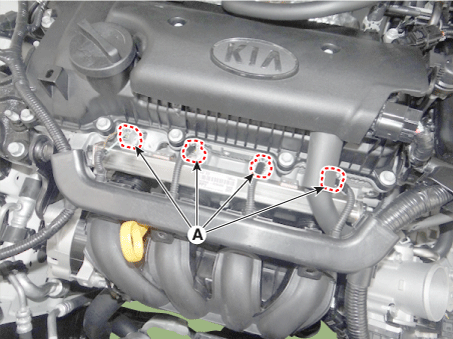

4.	Отсоедините разъем форсунки (А).

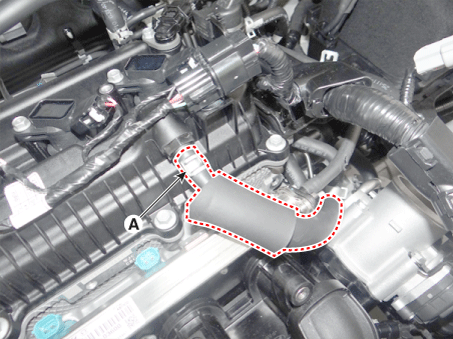

5.	Снимите шланг PCV (А).

6.	Выверните установочный болт кронштейна жгута проводов.

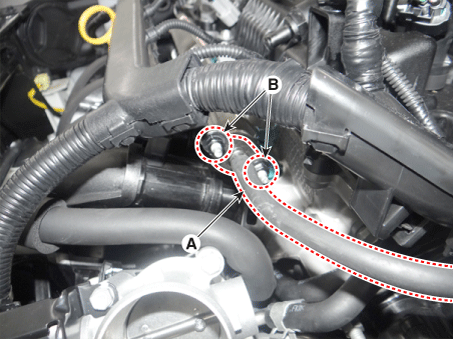

Снимите установочные гайки (В), а затем отсоедините трубку подачи топлива. (А).

Гайка крепления топливопровода высокого давления:

26,5 ~ 32,4 Н·м (2,7 ~ 3,3 кгс·м, 19,5 ~ 23,9 фунт-фут)

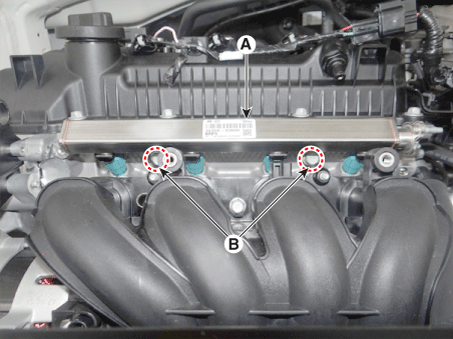

Снимите установочные болты (B), а затем снимите напорную трубу. и инжектор в сборе (А) от двигателя.

Болт крепления напорной трубы:

18,6 ~ 23,5 Н·м (1,9 ~ 2,4 кгс·м, 13,7 ~ 17,4 фунт-фут)

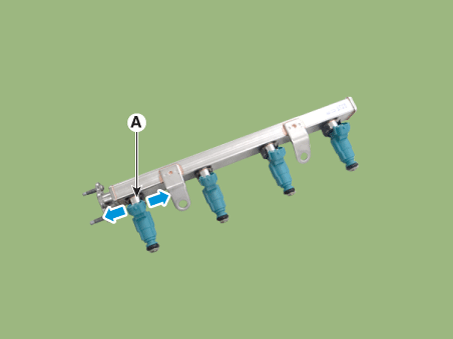

9.	Снимите фиксирующую скобу (А) и отделите инжектор от комплекта поставки. трубка.

Монтаж

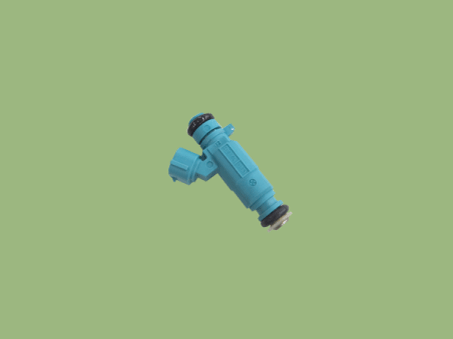

•	Не используйте повторно уже использованный фиксатор форсунки.

•	Не используйте опорный диск повторно.

•	Не используйте повторно резиновую шайбу форсунки.

•	Не используйте повторно уплотнение горения.

•	Установите компонент с указанным моментом затяжки.

•	Обратите внимание, что внутреннее повреждение может произойти при падении компонента. В этом случае используйте его после проверки.

•	Нанесите моторное масло на уплотнительное кольцо форсунки.

•	Не используйте повторно уже использованное уплотнительное кольцо форсунки.

•	Не используйте повторно уже использованный болт.

•	Вставляя инжектор, будьте осторожны, чтобы не повредить инжектор. кончик.

1.	Установка обратна снятию.
