Kia Rio: механическая система двигателя/блок цилиндров

Kia Rio 2017-2023 YB Руководство по ремонту / Механическая система двигателя / Цилиндрический блок

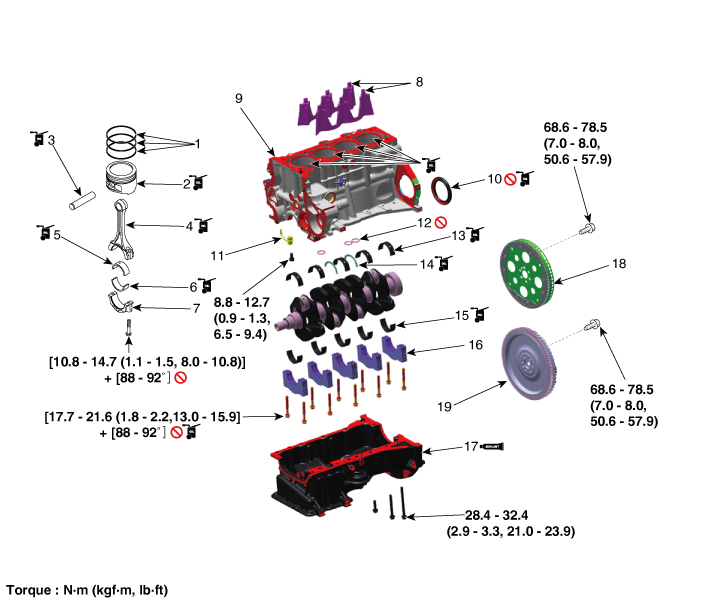

Компоненты и расположение компонентов

Компоненты

1. Поршневое кольцо
2. Поршень
3. Поршневой палец
4. Шатун
5. Верхний подшипник шатуна
6. Шатунный подшипник гребца
7. Соединительная заглушка
8. Вставка водяной рубашки
9. Блок цилиндров
10. Задний сальник

11. Жиклер охлаждения поршня
12. Уплотнительное кольцо
13. Верхний подшипник коленчатого вала
14. Упорный подшипник
15. Нижний подшипник коленчатого вала
16. Крышка коренного подшипника
17. Каркас лестницы
18. Ведущий диск
19. Маховик

Термостат

Процедуры ремонта Снятие и установка Термостат Разборка термостата может иметь негативные последствия, c ...

Вставка водяной рубашки

Процедуры ремонта Удаление и установка 1. Снимите головку блока цилиндров в сборе. (См. раздел Головка цилиндра в сборе — «Головка цилиндра») 2. ...
