Компоненты и расположение компонентов

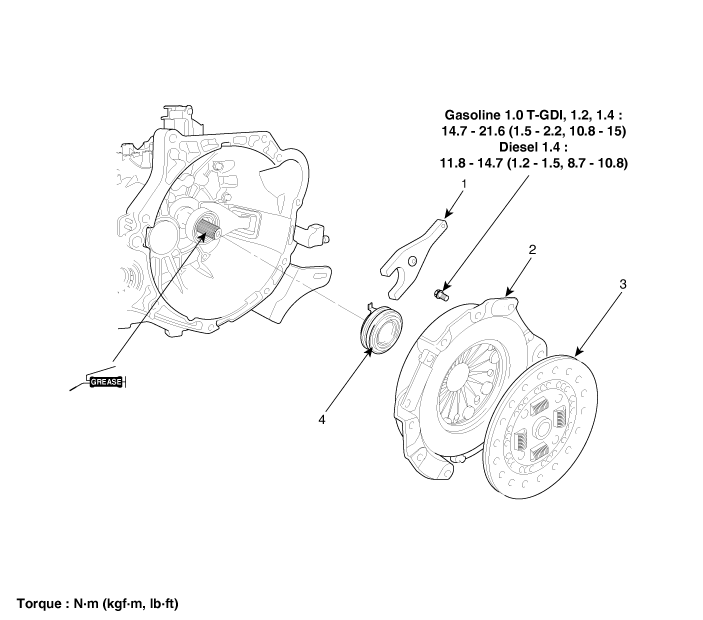

Компоненты

1. Вилка выключения сцепления
2. Крышка сцепления в сборе

3. Диск сцепления в сборе
4. Подшипник выключения сцепления

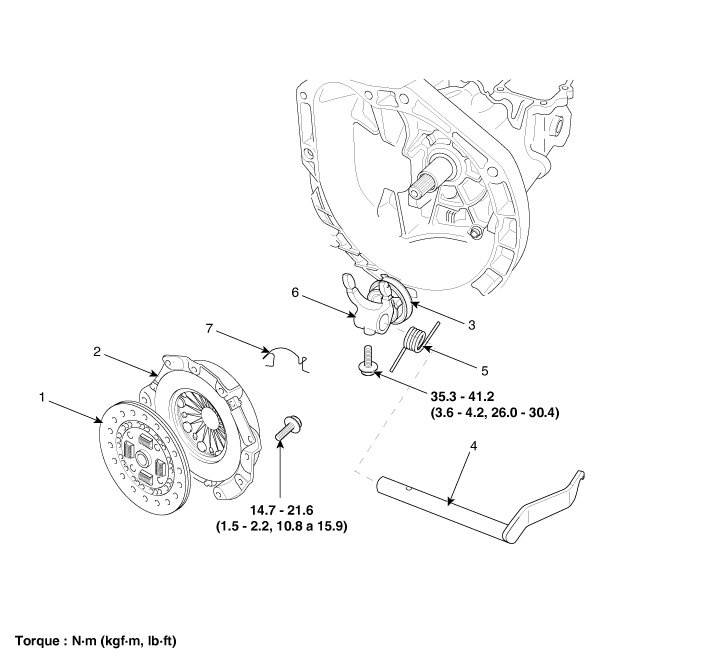

[Только бензин 1.2]

1. Диск сцепления
2. Крышка сцепления
3. Подшипник выключения сцепления

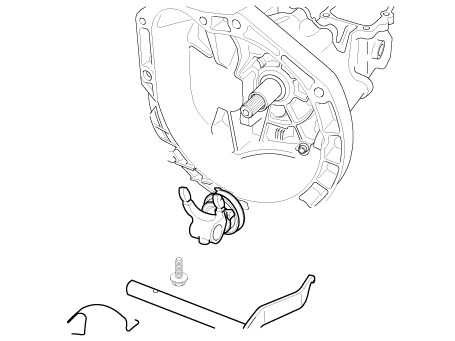

4. Рычаг выключения сцепления в сборе
5. Вилка выключения сцепления
6. Возвратный зажим

Процедуры ремонта

Удаление

[Бензин 1.2]

1.	Снимите коробку передач в сборе. G 1,2 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

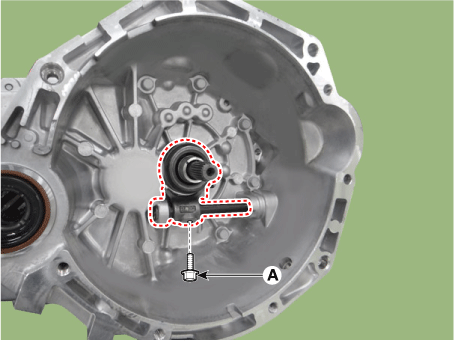

2.	Снимите болт развертки (А).

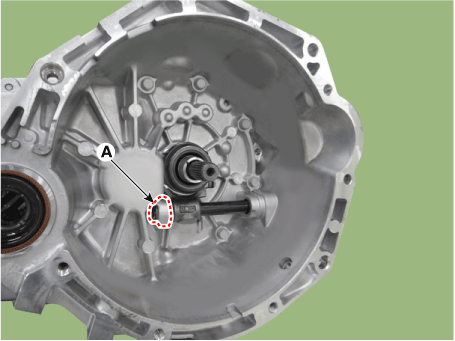

3.	Снимите возвратный зажим (А).

4.	Снимите вилку выключения сцепления.

[Бензин 1.0 T-GDI, 1.4, Дизель 1.4]

1.	Снимите коробку передач в сборе. D 1.4 U2 TCI (см. Система механической коробки передач — «Механическая коробка передач») G 1.0 T-GDI (см. Система механической коробки передач — «Механическая коробка передач») G 1,4 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

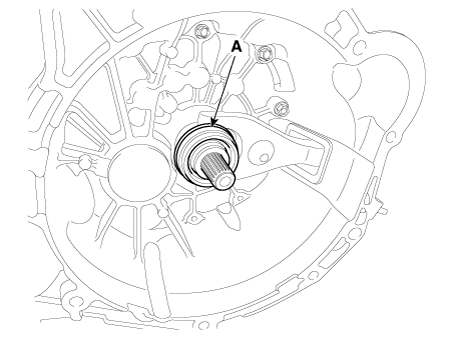

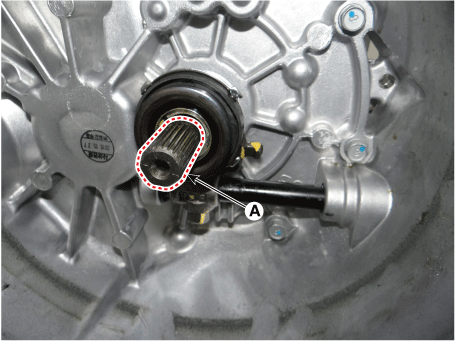

2.	Снимите подшипник выключения сцепления (А).

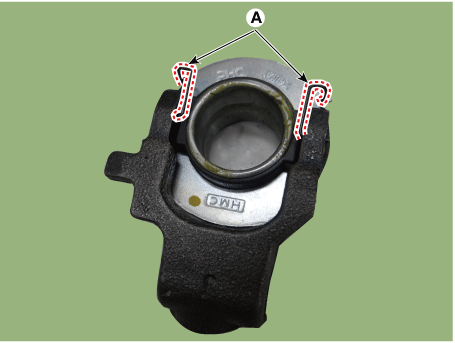

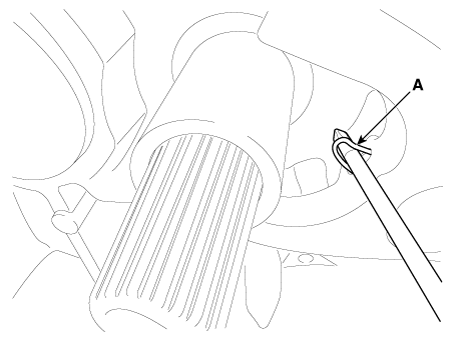

3.	Потяните зажим (А).

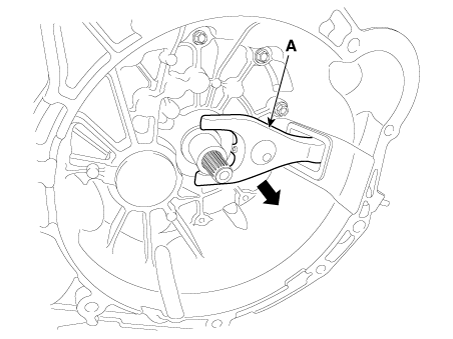

4.	Снимите вилку выключения сцепления (А).

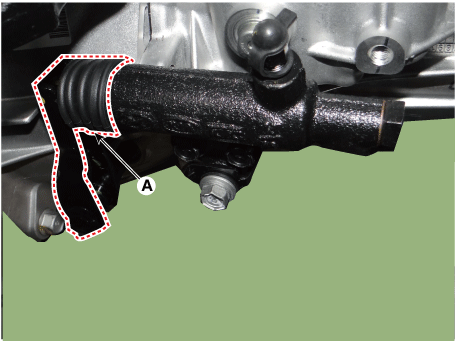

5.	Снимите ботинок (А).

осмотр

1.	Проверьте на наличие повреждений багажник.

2.	Проверьте отсутствие деформации вилки выключения сцепления.

3.	Проверьте на предмет деформации подшипник выключения сцепления.

Монтаж

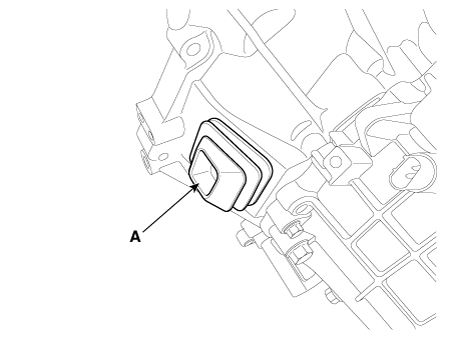

1.	Установите ботинок (А).

2.	Установите зажим на вилку выключения сцепления.

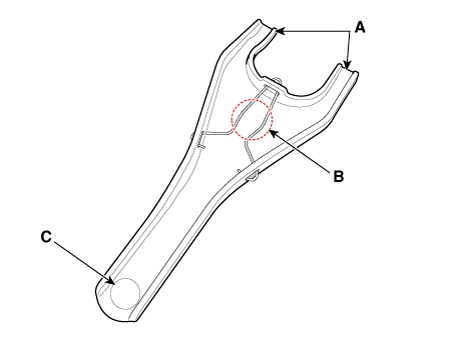

Нанесите смазку в точках A, B и C.

Расположение	Количество (г)	Примечания
А	0,3 - 0,5	Выжимной подшипник и вилка
Б	0,5 - 1,0	Выпускная вилка и точка опоры
С	0,4 - 0,8	Выпускной цилиндр и вилка

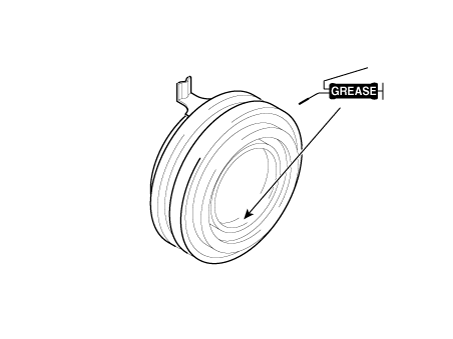

Нанесите смазку на поверхность отверстия подшипника выключения сцепления во всех вокруг.

Рекомендуемая смазка: CASMOLY L9508.

Количество: 0,5 - 1,0 г

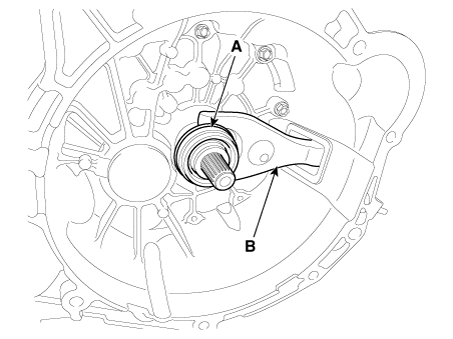

5.	Установите вилку выключения сцепления (В), подшипник выключения сцепления (А).

6.	Установите коробку передач в сборе. D 1.4 U2 TCI (см. Система механической коробки передач — «Механическая коробка передач») G 1.0 T-GDI (см. Система механической коробки передач — «Механическая коробка передач») G 1,4 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)

[Бензин 1.2]

Нанесите универсальную смазку на узел вилки выключения.

При установке сцепления нанесите смазку на каждую деталь, но будьте осторожны, чтобы не нанести чрезмерную смазку; это может привести к проскальзыванию сцепления и дрожь.

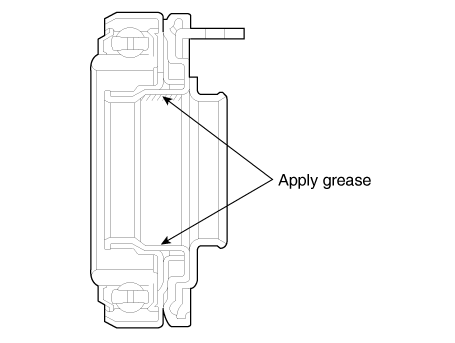

Нанесите универсальную смазку в канавку выжимного подшипника.

Смазка: CASMOLY L9508 (0,4–0,8 г)

3.	Установите выжимной подшипник и вилку выключения на картер сцепления.

4.	Установите болт развертки (А).

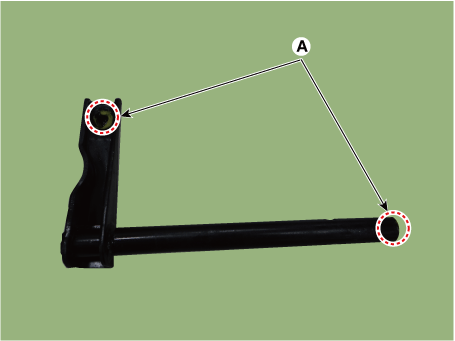

Нанесите универсальную смазку на контактную поверхность цилиндра выключения. и рычаг (А).

Смазка: CASMOLY L9508 (0,2–0,4 г)

6.	Тщательно очистите поверхности маховика и нажимного диска с помощью мелкой наждачной бумагой или крокусовой тканью и убедитесь, что все масло или жир был удален.

Нанесите небольшое количество универсальной смазки на шлицы входного вала. (А).

Смазка: CASMOLY L9508 (около 0,2 г)

Не наносите больше смазки, чем необходимо. Слишком много смазки может вызвать проскальзывание или вибрацию сцепления.

8.	Тщательно очистите поверхности маховика и нажимного диска с помощью мелкой наждачной бумагой или крокусовой тканью и убедитесь, что все масло или жир был удален.

9.	Установите коробку передач в сборе. G 1,2 MPI (см. Система механической трансмиссии — «Механическая трансмиссия»)
