Компоненты и расположение компонентов

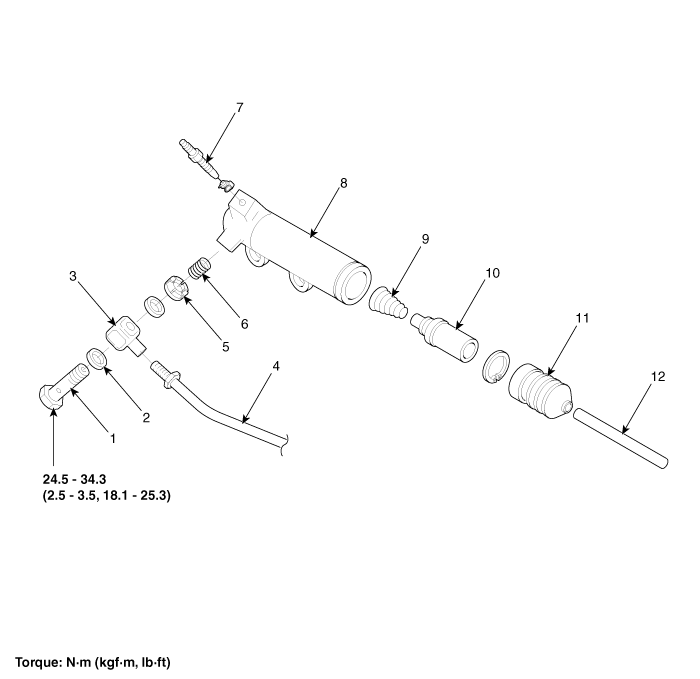

Компоненты

1. Соединительный болт
2. Прокладка
3. Трубное соединение
4. Трубка сцепления
5. Тарелка клапана
6. Пружина клапана
7. Прокачной винт
8. Выпускной цилиндр
9. Возвратная пружина
10. Поршень
11. Ботинок
12. Толкатель

Процедуры ремонта
Удаление

[Бензин 1.2]

1.

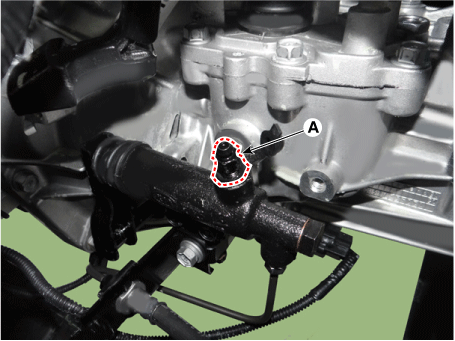

Слейте тормозную жидкость через сливную пробку (А).

Не проливайте тормозную жидкость на автомобиль; это может повредить краску если тормозная жидкость попала на краску, немедленно смойте ее вода.

2.

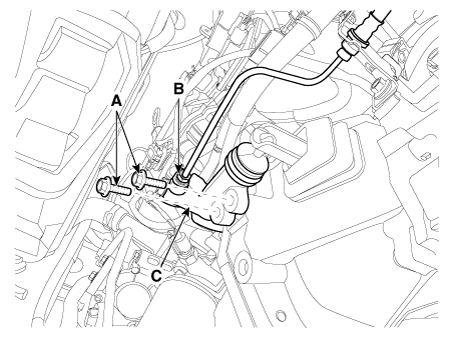

Ослабьте болты цилиндра выключения (A), а затем гайку трубки сцепления (B) после снятие блока выжимного цилиндра (C ).

[Бензин 1.0 T-GDI, 1.4, Дизель 1.4]

1.

Слейте тормозную жидкость через сливную пробку (А).

Не проливайте тормозную жидкость на автомобиль; это может повредить краску если тормозная жидкость попала на краску, немедленно смойте ее вода.

2.

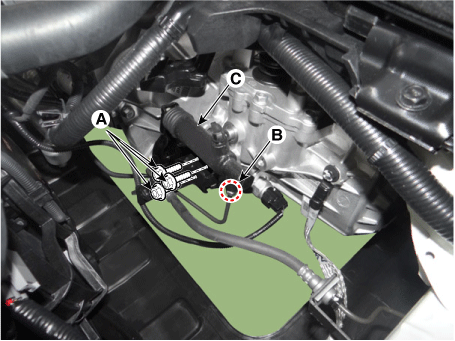

Ослабьте болты цилиндра выключения (A), а затем гайку трубки сцепления (B) после снятие блока выжимного цилиндра ©.

Монтаж
1.

Установите в порядке, обратном снятию.

Нанесите указанную смазку на конец толкателя.

Рекомендуемая смазка: CASMOLY L9508.

Количество: 0,4 - 0,8 г

осмотр
1.

Проверьте цилиндр выключения сцепления на утечку жидкости.

2.

Проверьте пыльник цилиндра выключения сцепления на наличие повреждений.

Корректирование

Цилиндр выключения сцепления Процедура выпуска воздуха

Используйте указанную жидкость. Избегайте смешивания жидкостей разных марок.

1.

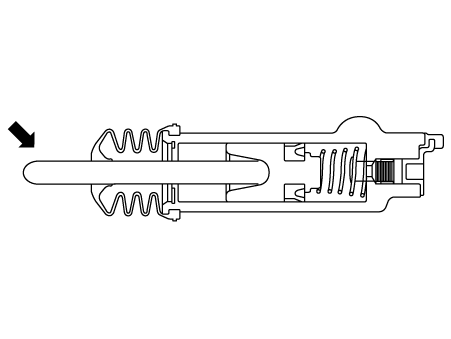

Отсоединив колпачок от воздухоотводчика цилиндра выключения сцепления, вставьте виниловый шланг в заглушку.

2.

Заполните главный цилиндр сцепления указанной жидкостью.

Указанная жидкость: SAE J1703 (DOT 3 или DOT 4)

3.

Ослабив винт пробки, нажмите и отпустите педаль сцепления примерно на 10 раз.

4.

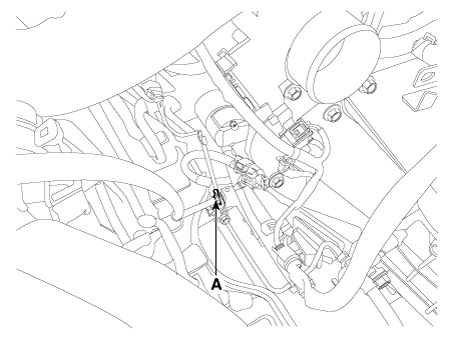

Затяните пробку (А) при нажатой педали сцепления. После этого поднимите педаль рукой.

5.

Нажав педаль сцепления еще 3 раза, ослабьте пробку (А) и снова затяните его с нажатой педалью. Тогда поднимите его снова.

Момент затяжки:

6,8–9,8 Н·м (0,7–1,0 кгс·м, 5,0–7,2 фунт-фут)

6.

Повторите шаг 4 два или три раза.

(пока в жидкости не будет пузырьков)

[Бензин 1.2]

[Бензин 1.0 T-GDI, 1.4, Дизель 1.4]

7.

Заполните главный цилиндр сцепления указанной жидкостью.

Трубка сцепления
