Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая система двигателя / Система охлаждения / Термостат

Процедуры ремонта

Снятие и установка

Термостат

Демонтаж термостата имел бы неблагоприятный эффект, вызывая снижение эффективности охлаждения.

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

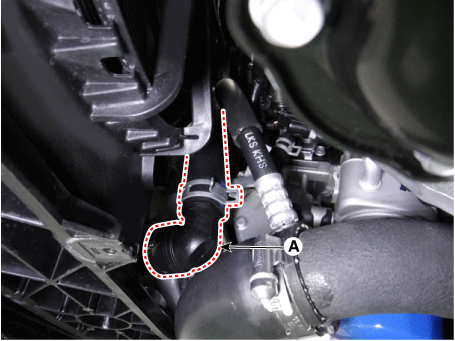

3.	Отсоедините нижний шланг радиатора (А).

4.	Снимите приводной ремень. (См. Система приводного ремня — «Приводной ремень»)

5.	Снимите генератор. (См. Электрическая система двигателя — «Генератор»)

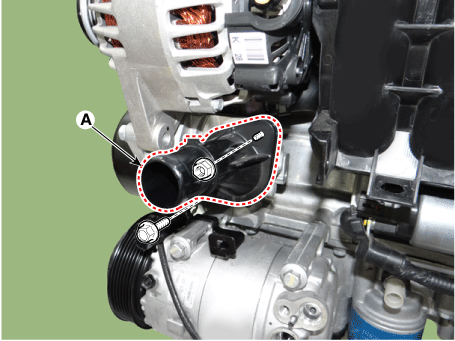

Снимите штуцер подачи воды (А).

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

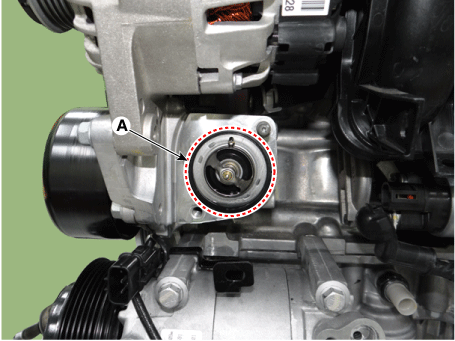

7.	Снимите термостат (А).

Установите в порядке, обратном снятию.

•	Устанавливайте термостат качающимся клапаном вверх.

•	Когда при сборке термостата установите термостат на корпус с выступ термостата, совпадающий с пазом корпуса и установить впускной патрубок. Будьте осторожны, термостат не выходит из канавка на корпусе.

•	Очистите контактную поверхность резинового уплотнения.

9.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

10.	Запустите двигатель и проверьте наличие утечек.

11.	Перепроверьте уровень охлаждающей жидкости.

Трубка обогревателя

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

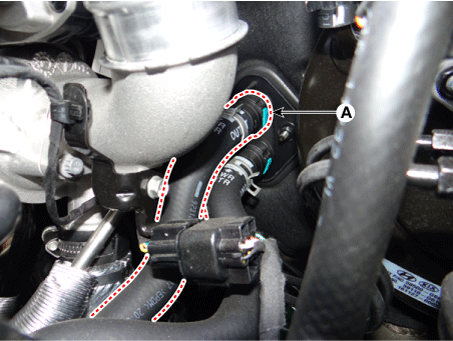

3.	Отсоедините шланг отопителя (А).

4.	Снимите впускной коллектор. (См. раздел Впуск и выпуск — «Впускной коллектор»)

5.	Отсоедините водяной шланг.

6.	Снимите генератор. (См. Электрическая система двигателя — «Генератор»)

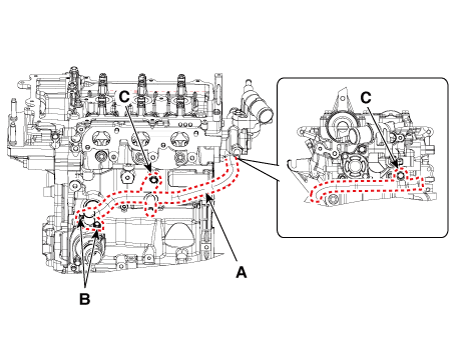

Снимите трубку и шланг отопителя (А).

Момент затяжки :

Болт (В):

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Болт (С):

19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)

8.	Установите в порядке, обратном снятию.

9.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

10.	Запустите двигатель и проверьте наличие утечек.

11.	Перепроверьте уровень охлаждающей жидкости.

осмотр

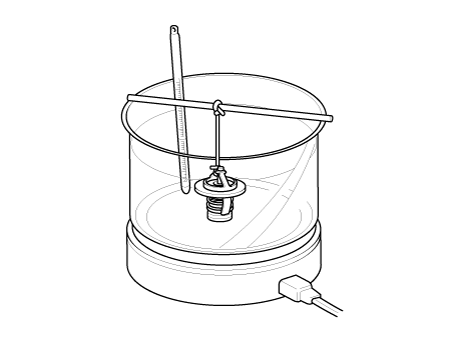

Погрузите термостат в воду, нагретую до температуры выше 95°C (203°F), затем нагревайте не менее 3 минут, чтобы проверить подъем клапана.

•	Не используйте воду ниже 95°C (203°F).

•	Не нагревайте устройство напрямую, так как это повредит термостат.

Проверьте температуру открытия клапана.

Температура открытия клапана:

86,5–89,5°C (187,7–193,1°F)

Температура полного открытия: 100°C (212°F)

Проверьте подъем клапана.

Подъем клапана: 8 мм (0,3 дюйма) или более при 100°C (212°F)

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	От прокладки термостата

Проверьте крепежные болты

•	Проверить момент затяжки болтов крепления

•	Снова затяните болты и снова проверьте на наличие утечек.

Проверьте прокладку на наличие повреждений

•	Проверьте прокладку или уплотнение на наличие повреждений

•	Замените прокладки и используйте термостат повторно.

Чрезмерное охлаждение

•	Низкая производительность отопителя (выдувается холодный воздух)

•	Термометр показывает «НИЗКИЙ»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка.

•	После доливки охлаждающей жидкости повторите проверку.

Проверьте KDS и запустите двигатель

•	Проверьте коды неисправности

•	Проверьте соединение муфты вентилятора или двигателя вентилятора.

※ Если муфта вентилятора всегда подключена, на холостом ходу будет слышен шум.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Замените компоненты.

Снимай термостат и смотри

•	Проверьте наличие пыли или стружки в клапане термостата.

•	Проверьте, не заедает ли клапан термостата.

•	Очистите клапан термостата и используйте термостат повторно.

•	Замените термостат, если он не работает должным образом.

Чрезмерно нагревается

•	Двигатель перегрет

•	Термометр показывает «HI»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка. ※ Будьте осторожны при снятии крышки радиатора с перегретого автомобиля.

•	Проверьте воздух в системе охлаждения.

•	После доливки охлаждающей жидкости повторите проверку.

•	Проверьте прокладки ГБЦ на наличие повреждений и момент затяжки болтов крепления.

Проверьте KDS и запустите двигатель

•	Проверьте коды неисправности

•	Проверьте работу двигателя вентилятора при изменении температуры.

•	Проверьте, не проскальзывает ли муфта вентилятора.

•	Проверьте водяной насос на залипание или поврежденную крыльчатку.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Проверьте двигатель вентилятора, реле и разъем.

•	Замените муфту вентилятора, если она не работает должным образом.

•	Замените водяной насос, если он не работает должным образом.

Погрузите термостат в кипящую воду и осмотрите.

•	Убедитесь, что термостат открывается при температуре открытия клапана.

※ ※ Убедитесь, что термостат открывается при температуре открытия клапана.

•	Замените термостат, если он не работает должным образом.
