Kia Picanto: механическая система двигателя/блок цилиндров в сборе
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Механическая система двигателя
/ Сборка блока цилиндров
Компоненты и расположение компонентов
| Компоненты |
|

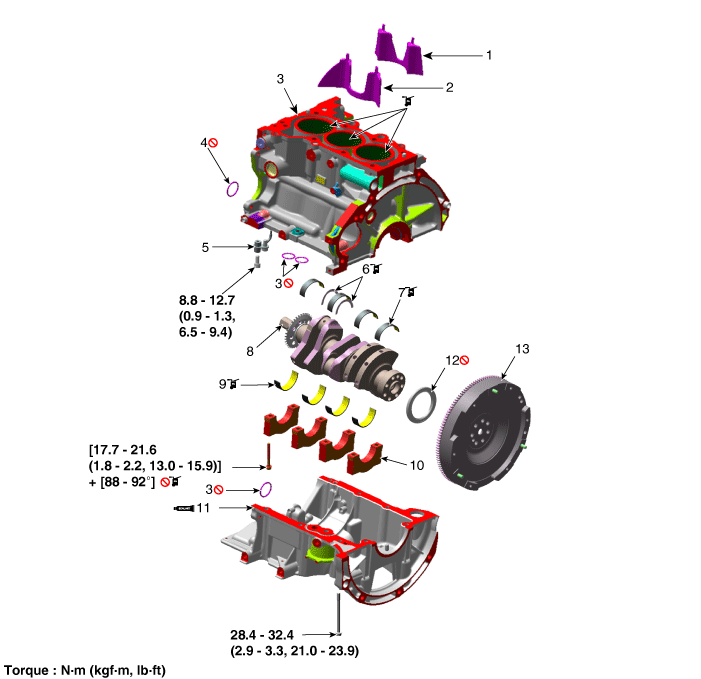

1. Вставка водяной рубашки
2. Вход вставки водяной рубашки 3. Блок цилиндров 4. Уплотнительное кольцо 5. Масляная струя 6. Упорный подшипник 7. Верхний коренной подшипник коленчатого вала |
8. Коленчатый вал
9. Нижний коренной подшипник коленчатого вала 10. Крышка коренного подшипника коленчатого вала. 11. Каркас лестницы 12. Задний сальник 13. Маховик |
|

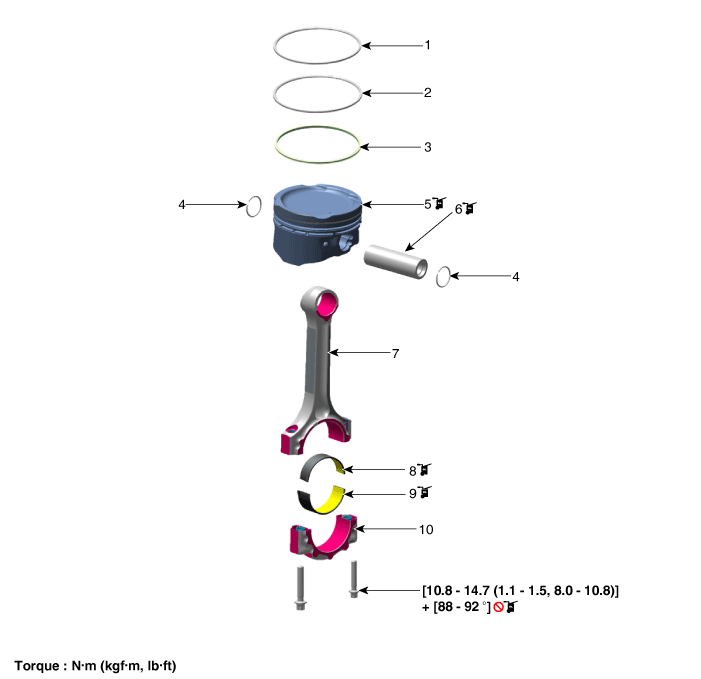

1. Поршневое кольцо (№1)
2. Поршневое кольцо (№2) 3. Масляное кольцо 4. Стопорное кольцо 5. Поршень |
6. Поршневой палец
7. Шатун 8. Верхний подшипник шатуна 9. Нижний подшипник шатуна 10.Крышка шатунного подшипника |
Термостат
Процедуры ремонта
Снятие и установка
Термостат
Демонтаж термостата имел бы неблагоприятный эффект, вызывая снижение эффективности охлаждения.
1.Удалите ...
Маховик
Процедуры ремонта
Снятие и установка
1. Снимите механическую коробку передач в сборе.
(См. Система механической коробки передач — «Механическая коробка передач»)
2. Снимите кожух сцепления.
...
