Kia Picanto: механическая трансмиссия / механическая трансмиссия

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Механическая коробка передач / Механическая коробка передач / механическая коробка передач

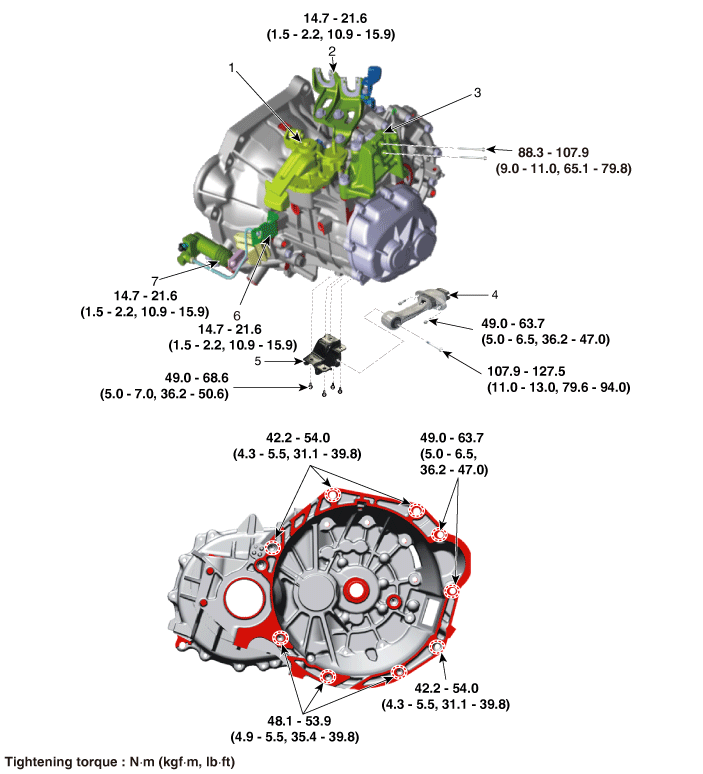

Компоненты и расположение компонентов
Компоненты

1. Вал управления в сборе
2. Кронштейн кабеля управления
3. Опорный кронштейн коробки передач
4. Кронштейн роликовой тяги

5. Опорный кронштейн тяги
6. Кронштейн трубки сцепления
7. Цилиндр выключения сцепления в сборе

Процедуры ремонта
Удаление
1.
Снимите батарею и поддон для батареи.
G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
2.

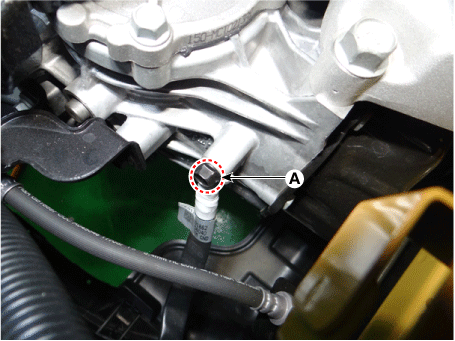

Отсоедините выключатель фонарей заднего хода (А).

3.

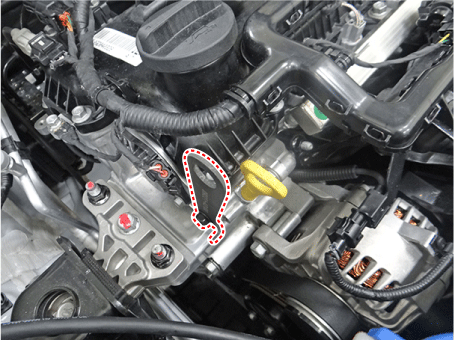

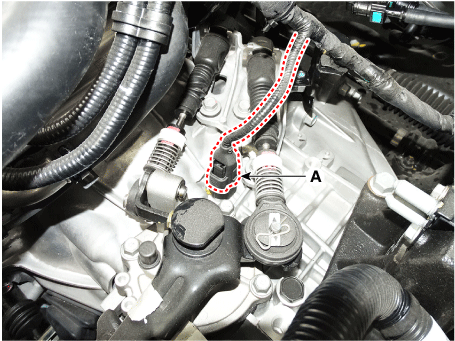

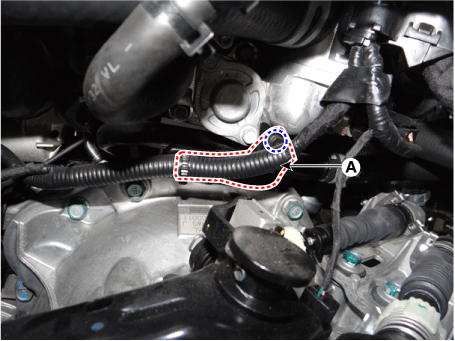

Снимите проводку с кронштейна (А).

4.

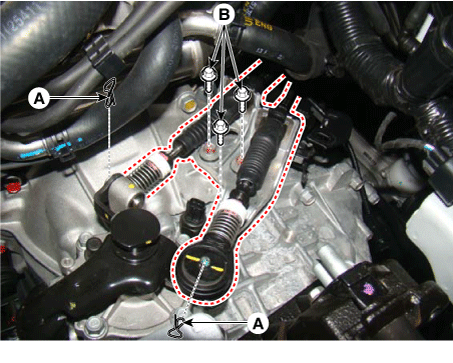

Снимите кабель управления.
(1)
Снимите трос управления с вала управления после удаления штифтов (А).
(2)
Ослабьте болты кронштейна троса управления (В).
Момент затяжки:
14,7–21,6 Н·м (1,5–2,2 кгс·м, 10,8–15,9 фунт·фут)

5.
Снимите болт заземления (А).
Момент затяжки :
26,5–32,4 Н·м (2,7–3,3 кгс·м, 19,5–23,9 фунт-фут)

6.

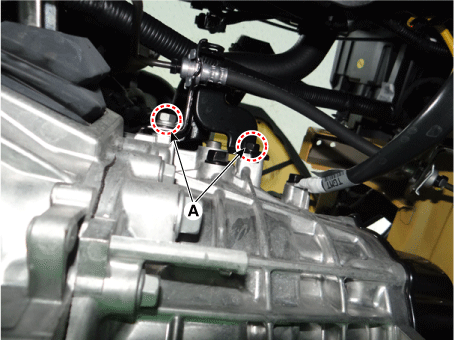

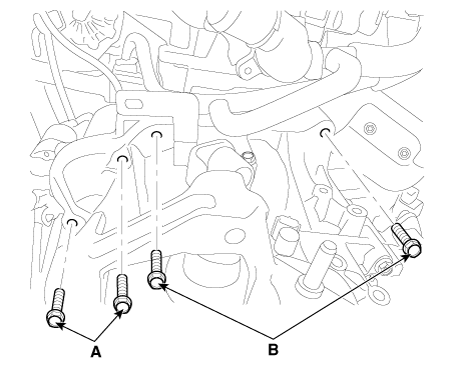

Ослабьте болты крепления стартера (А) и болты крепления коробки передач (В).
Момент затяжки :
(A): 49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)
(B): 42,2–54,0 Н·м (4,3–5,5 кгс·м, 31,1–39,8 фунт·фут)

7.
Снимите воздушный фильтр в сборе.
G 1.0 T-GDI KAPPA (см. Механическая система двигателя — «Воздушный фильтр»)
8.
Снимите верхнюю крышку капота.
(См. Корпус — «Верхняя крышка кожуха»)
9.
Снимите мотор стеклоочистителя.
(См. Электрическая система кузова — «Электродвигатель переднего стеклоочистителя»)
10.

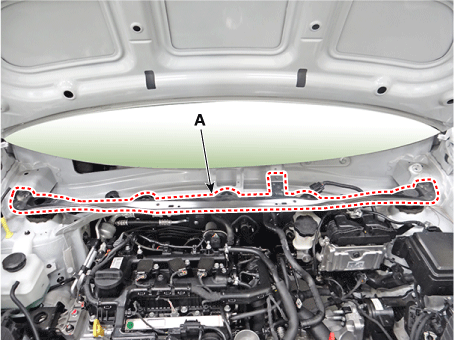

Снимите верхнюю панель капота (А).

11.

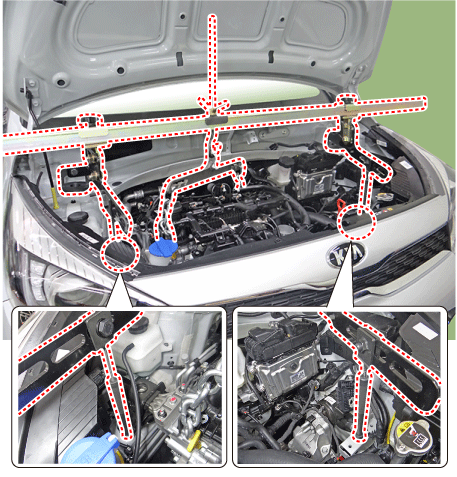

Установите опору двигателя в машинном отделении.
(1)
Установите SST (09221-A3100).

(2)

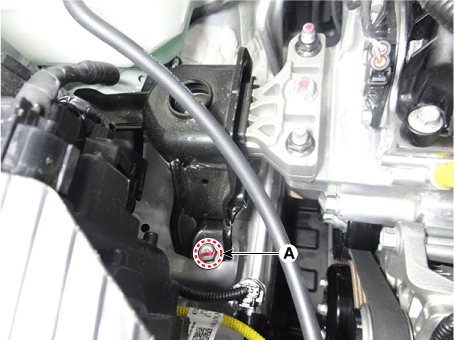

Ослабьте болт кронштейна крепления двигателя (А).
Момент затяжки :
49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

(3)
Соберите опору двигателя в машинном отделении.

12.

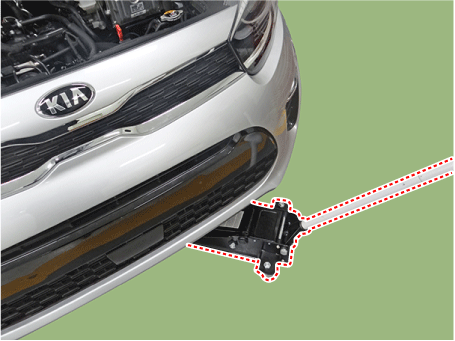

Подоприте коробку передач надежно на домкрате.

13.

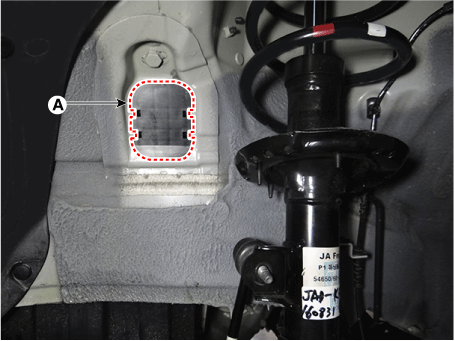

Снимите крышку (А).

14.

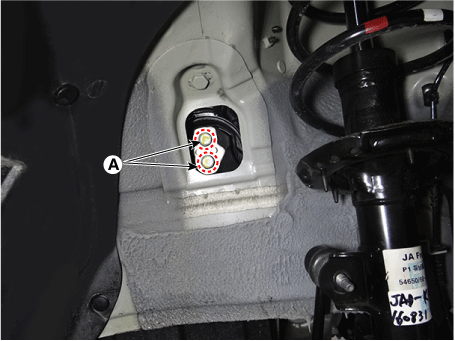

Ослабьте болты кронштейна крепления коробки передач (А).
Момент затяжки :
88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,8 фунт-фут)

15.

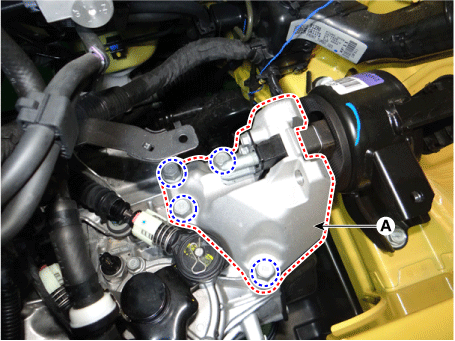

Снимите опорный кронштейн коробки передач (А).
Момент затяжки :
58,8–78,5 Н·м (6,0–8,0 кгс·м, 43,4–57,9 фунт-фут)

16.
Снимите нижнюю крышку.
G 1.0 T-GDI KAPPA (см. Механическая система двигателя — «Под крышкой машинного отделения»)
17.
Снимите приводной вал в сборе.
(См. Приводной вал и ось — «Передний карданный вал»)
18.
Снимите болт кронштейна трубы сцепления (А).
Момент затяжки :
14,7–21,6 Н·м (1,5–2,2 кгс·м, 10,8–15,9 фунт·фут)

19.

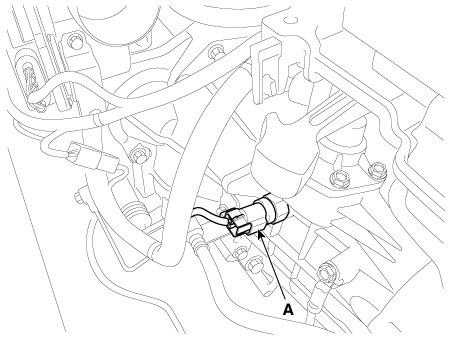

Отсоедините разъем переключателя нейтрали (А).

20.
Снимите опору выпускного коллектора (А).
Момент затяжки:
39,2–49,0 Н·м (4,0–5,0 кгс·м, 28,9–36,2 фунт-фут)

21.
Снимите узел цилиндра выключения сцепления (В), открутив болты (А).
Момент затяжки:
14,7–21,6 Н·м (1,5–2,2 кгс·м, 10,8–15,9 фунт·фут)

22.
Ослабьте болты крепления патрубка промежуточного охладителя (А).
Момент затяжки :
6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт·фут)

23.
Снимите кронштейн тяги ролика (A) после удаления болта (B, C).
Момент затяжки
(B): 49,0–63,7 Н·м (11,0–13,0 кгс·м, 36,2–47,0 фунт·фут)
(C): 107,9–127,5 Н·м (5,0–6,5 кгс·м, 79,6–94,0 фунт·фут)

24.

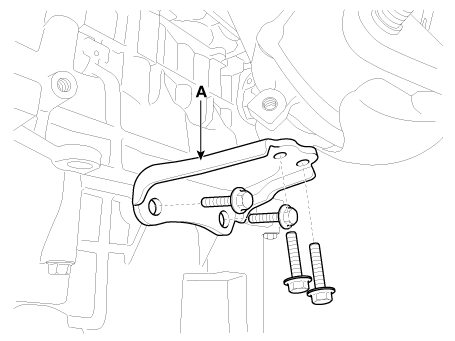

Снимите опорный кронштейн стержня ролика (А).
Момент затяжки:
49,0–68,6 Н·м (5,0–7,0 кгс·м, 36,2–50,6 фунт-фут)

25.
Подоприте коробку передач надежно на домкрате.
26.

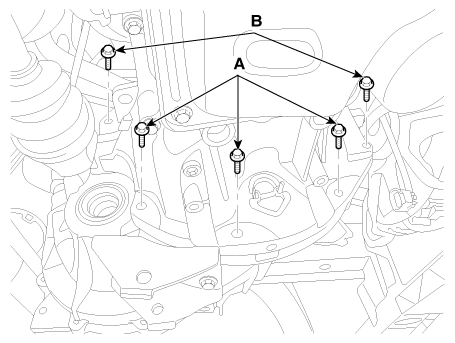

Ослабьте нижние болты крепления коробки передач (А, В).
Момент затяжки
(A) 48,1–53,9 Н·м (4,9–5,5 кгс·м, 35,4–39,8 фунт-фут)
(B) 42,2–54,0 Н·м (4,3–5,5 кгс·м, 31,1–39,8 фунт·фут)

27.
После отделения коробки передач от двигателя снимите коробку передач, медленно опуская домкрат.
Будьте осторожны, чтобы не повредить другие близлежащие системы или детали при снятии коробки передач в сборе.
Монтаж
В случае течи масла из-за повреждения сальника дифференциала замените сальник новым с помощью специальных приспособлений.
1.
Установите в порядке, обратном снятию.
