Kia Picanto: механическая коробка передач / выключатель фонарей заднего хода
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Механическая коробка передач
/
Механическая коробка передач
/ Выключатель фонаря заднего хода
Технические характеристики
| Технические характеристики |
|
Элемент
|
Указанный
|
|
Тип
|
ВКЛ ВЫКЛ
|
|
Рабочее состояние
|
Задний ход
|
|
Рабочее напряжение
|
10В - 15В
|
|
Рабочие температуры
|
от -30°C до 100°C [от -30°F до 212°F]"
|

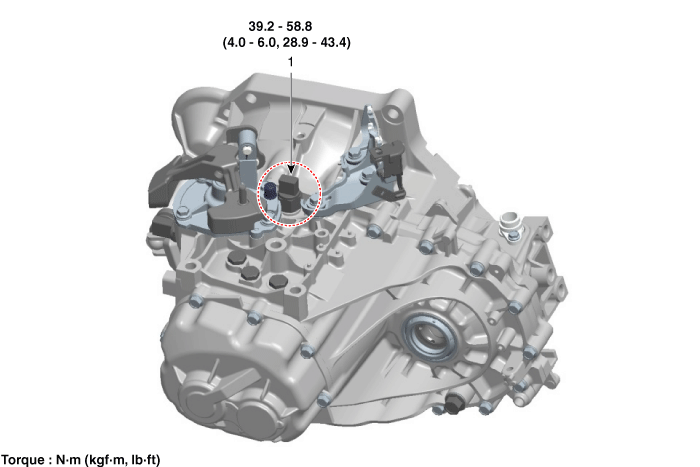

Компоненты и расположение компонентов
| Расположение компонента |
|
1. Выключатель фонаря заднего хода
|
|

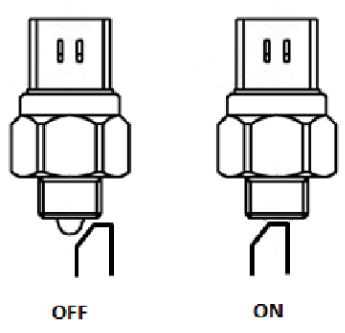

Описание и работа
| Описание |
| • |
Обнаруживает операцию переключения на заднюю передачу.
|
| • |
Когда
коробка передач в положении заднего хода, коврик заднего хода крутится
фонарь заднего хода включается нажатием на шток переключателя.
|
Процедуры ремонта
| осмотр |
| 1. |
Снимите батарею и поддон для батареи.
G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
|
| 2. |

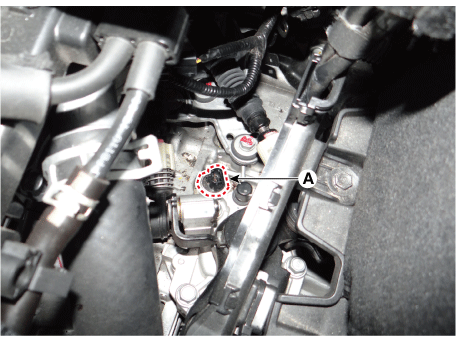

Отсоедините разъем выключателя фонарей заднего хода (А).
|
| 3. |

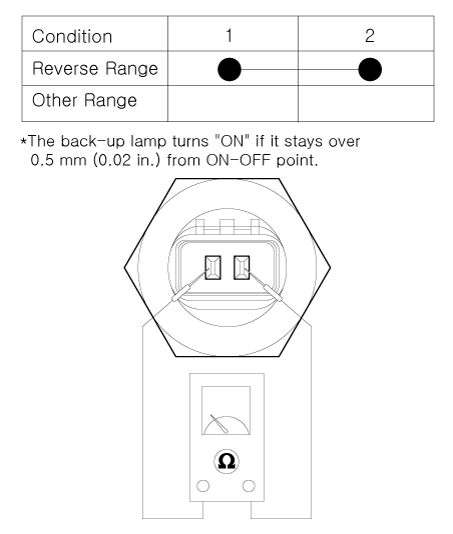

Проверьте целостность цепи между клеммой питания и клеммой сигнала.
|
| Удаление |
| 1. |
Снимите батарею и поддон для батареи.
G 1.0 T-GDI KAPPA (см. Электрическая система двигателя — «Аккумуляторная батарея»)
|
| 2. |
Отсоедините разъем выключателя фонарей заднего хода (А).
|
| 3. |
Снимите выключатель фонарей заднего хода (А).
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
Выключатель фонаря заднего хода необходимо заменить новым. (Не используйте его повторно.)
|
