Kia Picanto: Отопитель/блок отопителя

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Отопление, вентиляция, кондиционирование воздуха / Обогреватель / Нагреватель

Компоненты и расположение компонентов

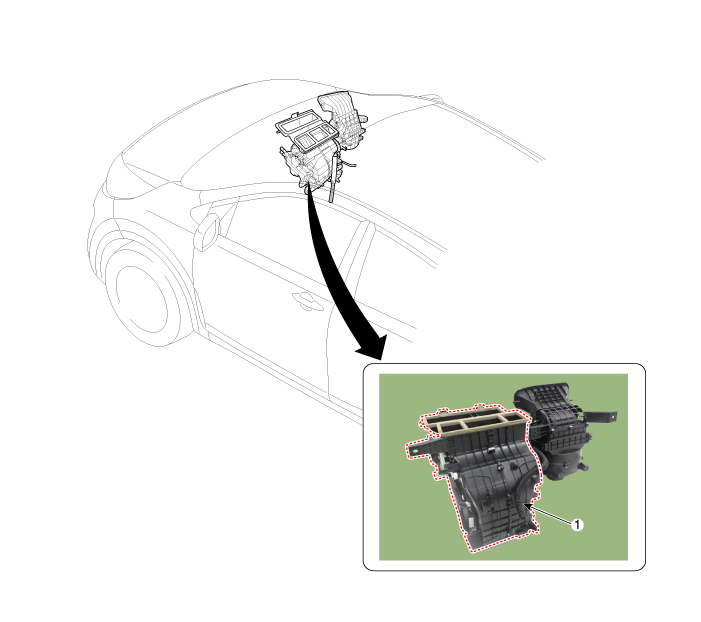

Расположение компонента

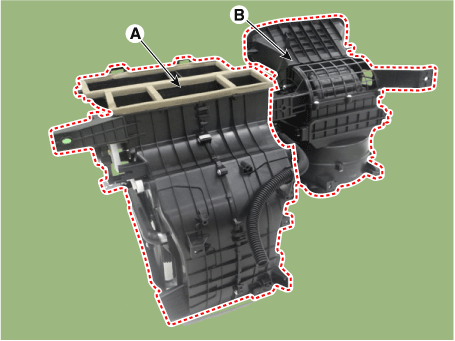

1. Нагреватель

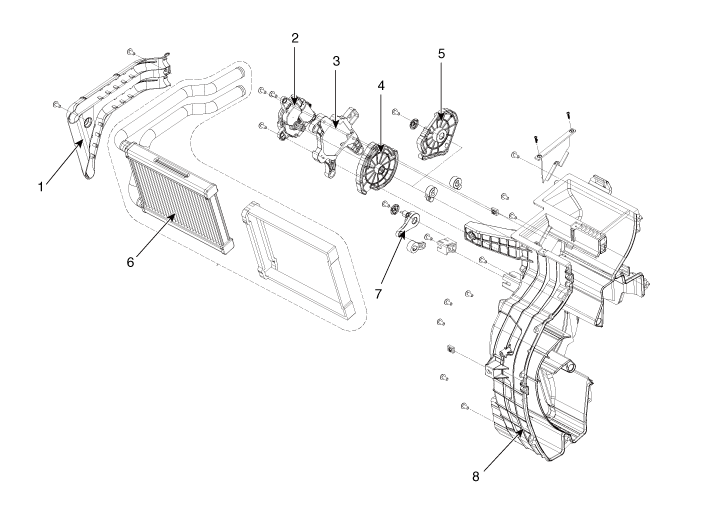

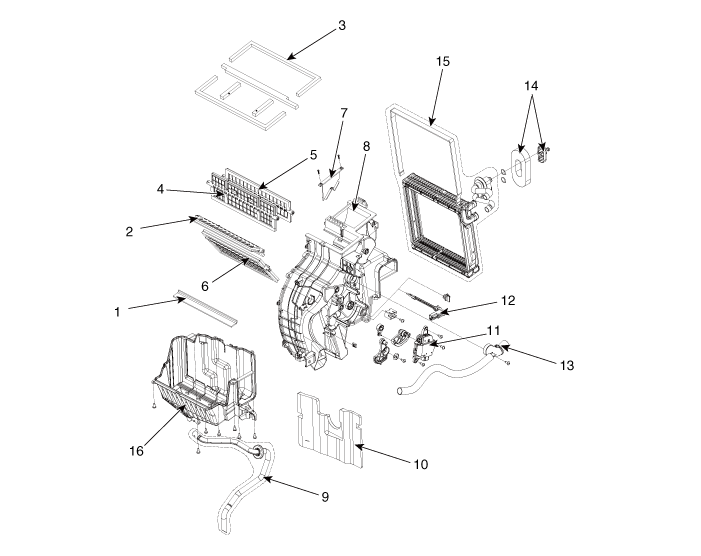

Компоненты

[левый]

1. Крышка радиатора нагревателя
2. Привод управления режимами
3. Кронштейн привода управления режимами
4. Камера режима

5. Режим камеры
6. Сердцевина нагревателя
7. Дверная крышка [пол]
8. Корпус обогревателя [левый]

[Правый]

1. Нижняя изоляция
2. Сборка напольной двери
3. Печать
4. Вентиляционная дверца в сборе
5. Узел дверцы для предотвращения запотевания
6. Температурная дверца в сборе
7. Вентиляционная направляющая
8. Корпус обогревателя [правый]

9. Сливной шланг
10. Антишумовая накладка
11. Привод контроля температуры
12. Датчик температуры испарителя
13. Шланг аспиратора в сборе
14. Шланг испарителя в сборе
15. Испаритель в сборе
16. Корпус обогревателя [нижний]

Процедуры ремонта

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Соберите хладагент с помощью станции регенерации/рециркуляции/зарядки.

3.	Когда двигатель остынет, слейте охлаждающую жидкость двигателя из радиатора.

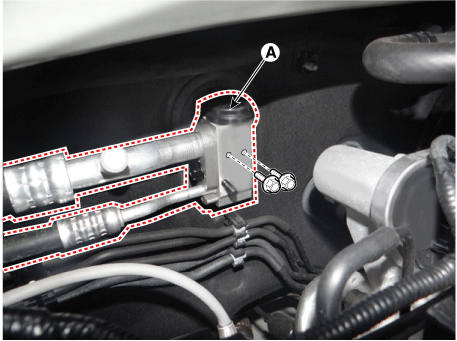

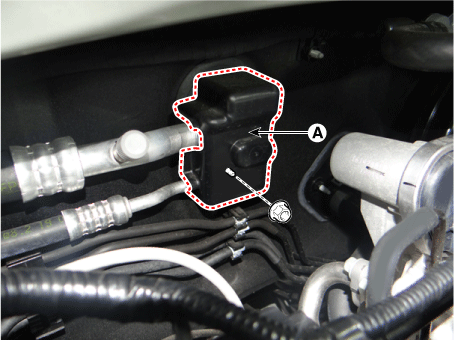

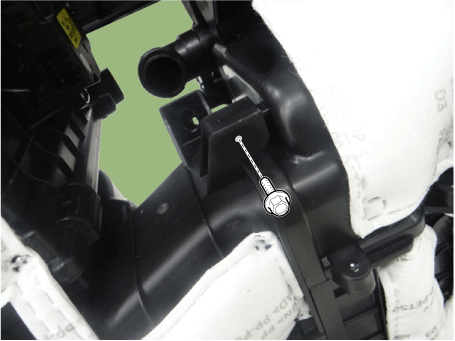

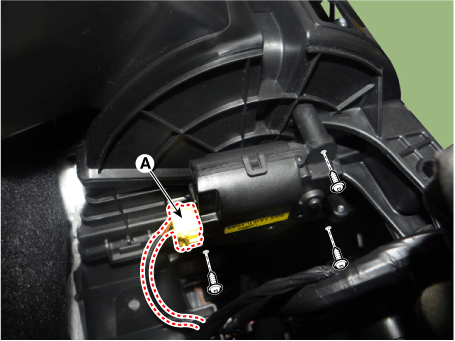

4.	Ослабьте крепежную гайку и снимите крышку расширительного клапана (А).

Снимите болты и расширительный клапан (А) с сердцевины испарителя.

Момент затяжки :

7,8–11,7 Н·м (0,8–1,2 кгс·м, 5,7–8,6 фунт·фут)

Заглушите или закройте линии сразу после их отсоединения, чтобы избежать попадания влаги и пыли.

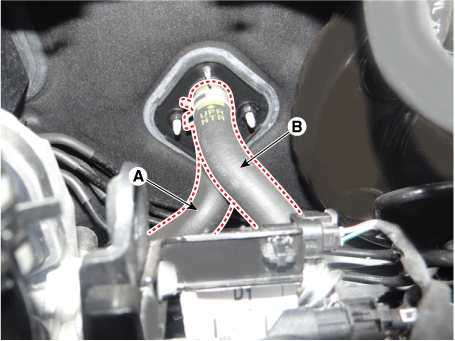

6.	Отсоедините впускной (А) и выпускной (В) шланги отопителя от блока отопителя.

7.	Снимите верхнюю крышку капота. (См. Корпус — «Верхняя крышка кожуха»)

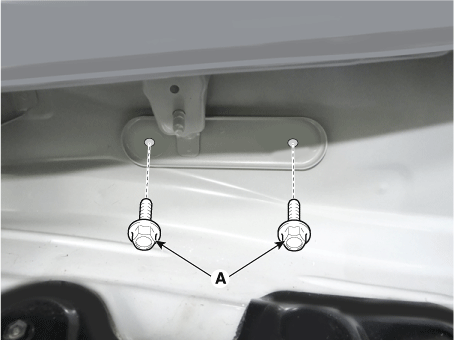

8.	Ослабьте болты крепления поперечины капота (А).

9.	Снимите переднее сиденье в сборе. (См. Кузов — «Переднее сиденье в сборе»)

10.	Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)

11.	Снимите обе стороны облицовки передней стойки. (См. Кузов — «Облицовка передней стойки»)

12.	Снимите обе стороны боковой обшивки капота. (См. Кузов — «Боковая отделка капота»)

13.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

14.	Снимите нижнюю панель кожуха рулевой колонки. (См. Кузов — «Панель кожуха рулевой колонки»)

15.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

16.	Снимите многофункциональный переключатель. (См. Электрическая система кузова — «Многофункциональный переключатель»)

17.	Опустите рулевую колонку после ослабления крепежных болтов. (См. Система рулевого управления — «Рулевая колонка и вал»)

18.	Снять обшивку порога передней двери. (См. Кузов — «Облицовка дверных протертостей»)

19.	Снимите узел рычага переключения передач. (См. Система автоматической коробки передач — «Рычаг переключения передач»)

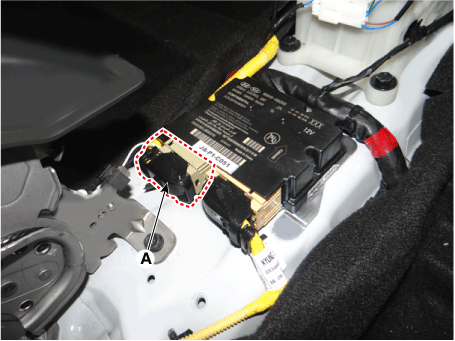

20.	Отсоедините разъем (А) модуля управления подушками безопасности (SRSCM).

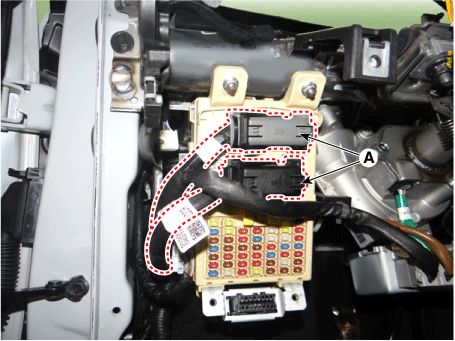

21.	Отсоедините разъемы распределительной коробки в салоне (А).

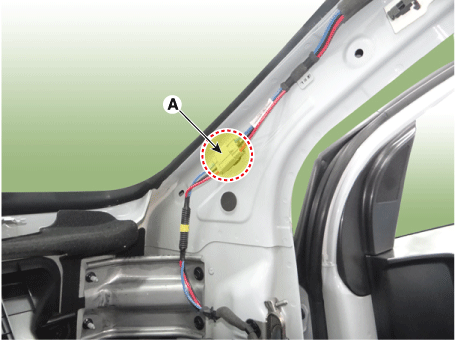

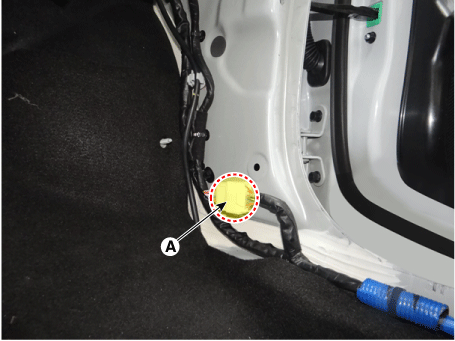

22.	Отсоедините разъем (А) и крепежные зажимы на передней стойке.

23.	Отсоедините разъемы мультибокса (А).

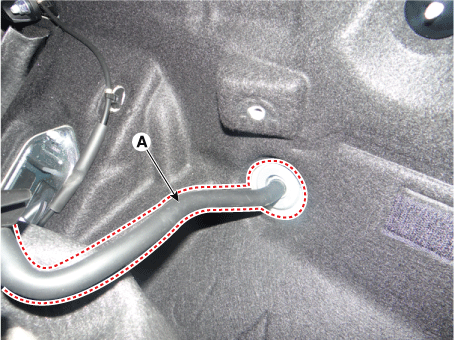

24.	Снимите сливной шланг (А).

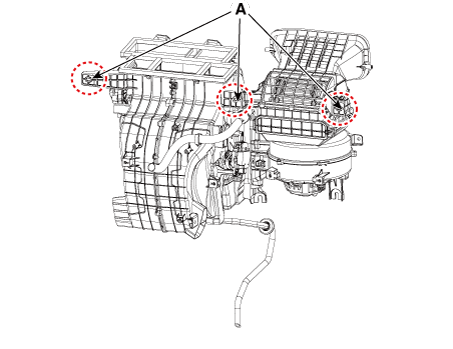

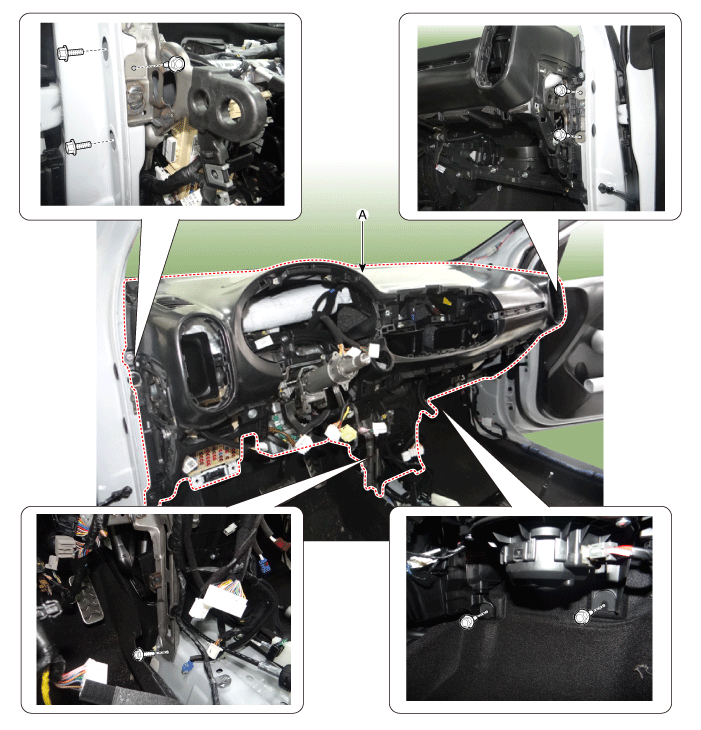

25.	Ослабив болты, полностью снимите основную защитную накладку и поперечину капота (А).

26.

Отсоедините разъемы блока отопителя и вентилятора.

(1)	Отсоедините разъем привода впуска (А) и снимите зажимы крепления проводки.

(2)	Отсоедините разъем привода управления режимами (А) и снимите зажимы крепления проводки.

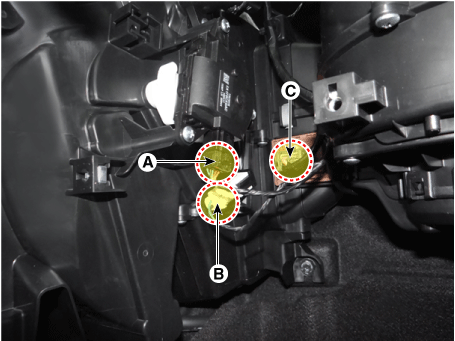

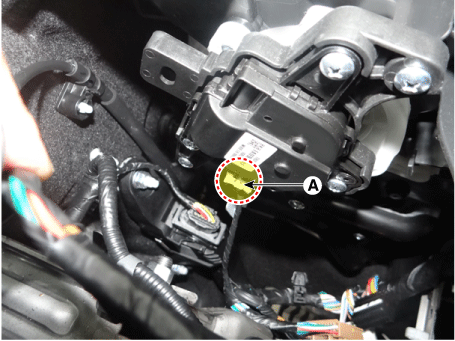

(3)	Отключить привод регулятора температуры (A) и датчик температуры испарителя разъемы (B) и резистора (C), а затем снимите крепление проводки. клипы.

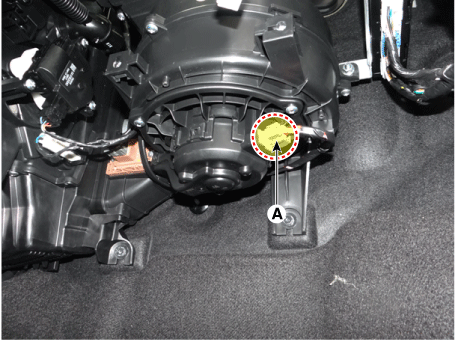

(4)	Отсоедините двигатель вентилятора (А).

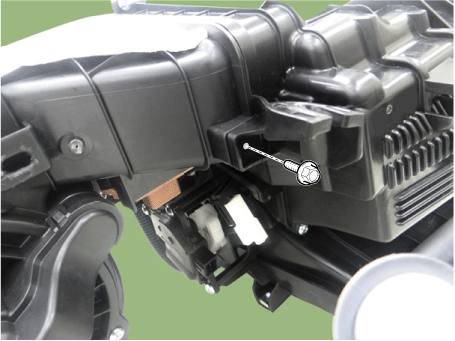

(5)	Снимите блок обогревателя и вентилятора с основной защитной подушки, предварительно ослабив болт и гайки.

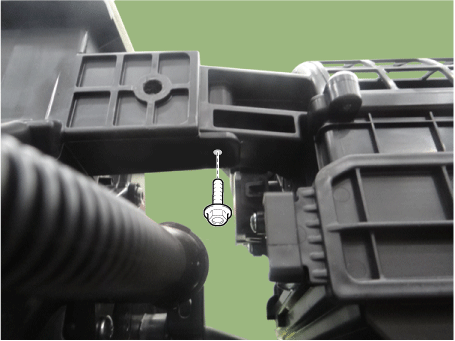

27.	Снимите блок вентилятора (В) с блока отопителя (А) после ослабления винтов.

28.	Установите в порядке, обратном снятию.
